Rotex Sanicube Bedienungsanleitung
Hochleistungs-warmwasserspeicher
Inhaltsverzeichnis
Für den Fachbetrieb

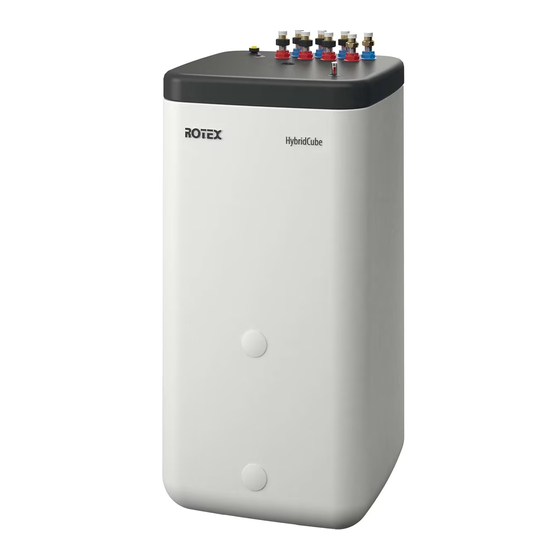

ROTEX Sanicube / HybridCube
Hochleistungs-Warmwasserspeicher
Installations- und Wartungsanleitung
Typ
Dauerwärmeleistung
bis zu:
ROTEX SCS 328/14/0 27 kW
ROTEX SC 538/16/0
35 kW
ROTEX SC 538/16/16 50 kW
ROTEX SCS 538/0/0
35 kW
ROTEX SCS 538/16/0 35 kW
ROTEX SCS 538/16/16 45 kW
ROTEX HYC 343/19/0 8 kW
ROTEX HYC 544/19/0 8 kW
ROTEX HYC 544/32/0 16 kW
Herstell-Nummer
Kunde
DE/CH/AT
Ausgabe 10/2009
Inhaltsverzeichnis
Verwandte Anleitungen für Rotex Sanicube
Inhaltszusammenfassung für Rotex Sanicube
- Seite 1 Für den Fachbetrieb ROTEX Sanicube / HybridCube Hochleistungs-Warmwasserspeicher Installations- und Wartungsanleitung DE/CH/AT Dauerwärmeleistung bis zu: Ausgabe 10/2009 ROTEX SCS 328/14/0 27 kW ROTEX SC 538/16/0 35 kW ROTEX SC 538/16/16 50 kW ROTEX SCS 538/0/0 35 kW ROTEX SCS 538/16/0 35 kW...
-
Seite 2: Garantie Und Konformität
Vorgaben gepflegt wurde. 5. Umfang der Garantie a) Innerhalb der ersten 2 Jahre der Garantiezeit verpflichtet sich die Firma ROTEX bei Material- und Fabrikationsfehlern, die zu Fehlfunktionen führen, das Gerät kostenlos selbst oder durch ein von ROTEX beauftragtes Unternehmen bzw. eine Person reparieren zu lassen. -
Seite 3: Konformitätserklärung
Garantie und Konformität Konformitätserklärung Für die Hochleistungs-Warmwasserspeicher ROTEX Sanicube / HybridCube Wir, Fa. ROTEX Heating Systems GmbH, erklären in alleiniger Verantwortung, dass die Produkte Produkt Best.-Nr. Produkt Best.-Nr. ROTEX SCS 328/14/0 16 50 10 ROTEX SC 538/16/0 16 50 16... -
Seite 4: Inhaltsverzeichnis
Zusammenschluss mehrerer Sanicube Speicherbehälter ........ -
Seite 5: Sicherheit
Mitgeltende Dokumente – Bei Anschluss an externe Wärmeerzeuger; die dazugehörigen Installations- und Bedienungsanleitungen. – Bei Anschluss einer ROTEX Solaris Anlage; die dazugehörige Installations- und Bedienungsanleitung. Warnhinweise und Symbolerklärung Bedeutung der Warnhinweise In dieser Anleitung sind die Warnhinweise entsprechend der Schwere der Gefahr und der Wahrscheinlichkeit ihres Auftretens systematisiert. -
Seite 6: Gefahren Vermeiden
• Vor dem Netzanschluss die auf dem Typenschild angegebene Netzspannung mit der Versorgungsspannung vergleichen. Geräteaufstellraum • Den ROTEX Sanicube / HybridCube nur aufstellen, wenn eine ausreichende Tragfähigkeit des Untergrundes, von 1050 kg/m² zuzüglich Sicherheitszuschlag, sichergestellt ist. Der Untergrund muss eben und glatt sein. -
Seite 7: Sanitärseitiger Anschluss
• EN 806 - Technische Regeln für Trinkwasserinstallationen (TRWI) • und ergänzend, die länderspezifischen Gesetzgebungen zu beachten. • Beim Betrieb des ROTEX Sanicube / HybridCube, vor allem bei Solarenergienutzung, kann Speichertemperatur 60 °C überschreiten. Bei der Installation der Anlage deshalb einen Verbrühschutz (Warmwasser-Mischeinrichtung, z. B. VTA32 15 60 16) einbauen. -
Seite 8: Produktbeschreibung
Produktbeschreibung Aufbau und Bestandteile Produktbeschreibung 2.1.1 Sanicube (SC) / Sanicube Solaris (SCS) SCS/SC 538/16/16 SCS 328/14/0 1 18 SCS 538/16/16 SC 538/16/16 SCS 328/14/0 Bild 2-1 Anschlüsse und Abmessungen, Sanicube Warmwasserspeicher Solaris - Vorlauf (1" ÜM) (nur SCS) Edelstahl-Wellrohr-Wärmetauscher zur Speicherladung (SL-WT1) Kaltwasserzufluss (1“... -
Seite 9: Hybridcube (Hyc)
Das drucklose Speicherwasser dient als Wärmespeichermedium. Über die vollständig darin eingetauchten wendelförmigen und korrosionsbeständigen Wärmetauscher aus Edelstahl-Wellrohr (1.4404) wird Nutzwärme zu- und abgeführt. Im Wärmetauscher zur Trinkwassererwärmung ist Trinkwasser auf dem Temperaturniveau der Bereitschaftszone gespeichert. FA ROTEX Warmwasserspeicher - 10/2009... -
Seite 10: Vorteile
Bereich des Speichers hohe Temperaturen sehr lange halten können, wird selbst bei lang andauernden Zapfvor- gängen eine große Warmwasserleistung erreicht. Der ROTEX Sanicube Solaris und der ROTEX HybridCube kann, zusätzlich zu einem externen Wärmeerzeuger, solar aufgeheizt werden. Je nach Wärmeangebot durch die Sonne, wird der gesamte Speicher aufgeheizt. Die eingespeicherte Wärme wird sowohl für die Warmwassererwärmung als auch für die Heizungsunterstützung genutzt. -
Seite 11: Zubehör
Zur analogen Anzeige der Speichertemperatur kann das Thermometer THSS ( 16 50 20) verbaut werden. 2.4.6 Solaris Speicher-Erweiterungsset Für den Zusammenschluss mehrerer ROTEX Sanicube Solaris an die Solaranlage bietet ROTEX folgende Komponenten an: – Solaris Speichererweiterungs-Set CON SX ( 16 01 07) –... -
Seite 12: Aufstellung Und Installation
Aufstellung und Installation Hydraulische Systemanbindung Aufstellung und Installation 3.1.1 Sanicube (SC) / Sanicube Solaris (SCS) ..SC 538/16/0 Bild 3-1 Standard-Anschlussschema Warmwasserspeicher ..21 22 12 13 SCS 538/16/0 Bild 3-2 Standard-Anschlussschema Warmwasserspeicher Solaris Legendenerklärung siehe Seite 14 FA ROTEX Warmwasserspeicher - 10/2009... - Seite 13 Aufstellung und Installation ..Bild 3-3 Standard-Anschlussschema für die Verbindung mehrerer Warmwasserspeicher (SC) (Großanlagen) ..14 8 14 14 (n-1) Bild 3-4 Standard-Anschlussschema für die Verbindung mehrerer Warmwasserspeicher Solaris (SCS) (Großanlagen) Legendenerklärung siehe Seite 14 FA ROTEX Warmwasserspeicher - 10/2009...
-
Seite 14: Hybridcube (Hyc)
Aufstellung und Installation Heizkessel (z. B. ROTEX A1) Heizung Rücklauf Solaris Vorlauf Kesselkreispumpe Speicherladepumpe (nur bei mehreren Solaris Rücklauf 3-Wege-Umschaltventil Speicherbehältern im Verbund) Solaris Hochleistungs-Flachkollektor Heizkreislauf/Speicherladekreislauf Speicherladung Vorlauf Anschluss Sicherheitsüberlauf Warmwasserspeicher Speicherladung Rücklauf (Zubehör: Thermometer) Speicherbehälter Rückschlagventil , SC , SC Speicherlade-Wärmetauscher... - Seite 15 Solaris Anlage ersetzt nicht die sorgfältige Heizkreislauf/Kühlkreislauf RKHB Inneneinheit der HPSU Wärmepumpe Anlagenplanung. Tab. 3-2 Legende zu Bild 3-5 und Bild 3-6 Tmax=55°C Bild 3-6 Standard-Anschlussschema Warmwasserspeicher (dargestellt an HPSU Wärmepumpe, Ausführung mit Raumheiz- und Kühlfunktion) FA ROTEX Warmwasserspeicher - 10/2009...
-
Seite 16: Aufstellung
Aufstellung und Installation Aufstellung VORSICHT! • Den ROTEX Sanicube / HybridCube nur aufstellen, wenn eine ausreichende Tragfähigkeit des Unter- grundes, von 1050 kg/m² zuzüglich Sicherheitszuschlag, sichergestellt ist. Der Untergrund muss eben und glatt sein. • Die Aufstellung im Freien ist nur eingeschränkt möglich. Der Speicherbehälter darf nicht dauerhaft direkter Sonneneinstrahlung ausgesetzt werden, da die UV-Strahlung und die Witterungseinflüsse den... -
Seite 17: Installation
Aufstellung und Installation Installation 3.3.1 Anschlussübersicht Sanicube (SC) / Sanicube Solaris (SCS) Solaris - Vorlauf (1“ ÜM) (nur SCS) Kaltwasserzufluss (1“ AG)* Warmwasser (1“ AG)* Speicherladung Vorlauf (SC - „Heizung 1“; SCS - „Heizung 2“) (1“ AG)* Speicherladung Rücklauf (SC - „Heizung 1“; SCS - „Heizung 2“) (1“ AG)* Speicherladung Vorlauf (2. -
Seite 18: Hinweise Zum Wasseranschluss
Um, bei abgestellter Heizungspumpe und in Zeiten ohne Trinkwasserentnahme, Wärmeverluste über die Anschlussleitungen zu verhindern (Schwerkraftzirkulation), sollten Zirkulationsbremsen (siehe Kapitel 2.4.2) in die Anschlüsse des ROTEX Warmwasserspeichers eingebaut werden. 3.3.3 Hydraulische Anbindung 1. Nur bei Anbindung eines HybridCube Warmwasserspeichers an eine HPSU Wärmepumpe: •... -
Seite 19: Zusammenschluss Mehrerer Sanicube Speicherbehälter
Speicher-Anschlusssets (E-PAC) erfolgen. Auf eine fachgerechte Entlüftung der Speicherladeleitungen ist zu achten. 8. Anschlüsse zum Wärmeerzeuger herstellen. – Sanicube: Anschlüsse entsprechend dem passenden Anlagenschema (Bild 3-1 bis Bild 3-4) zum Wärmerzeuger herstel- len. – HybridCube: In Verbindung mit einer HPSU Wärmepumpe, muss der heizungsseitige Anschluss des Warmwasserspei- chers nach den Vorgaben der Installations- und Bedienungsanleitung des jeweiligen Speicher-Anschlusssets (E-PAC) erfol- gen. -
Seite 20: Warmwasser-Wärmetauscher Befüllen
") über die mitgelieferte Schlauchtülle an den Füll- und Entleeranschluss (Bild 3-8 / Bild 3-9, Pos.11) anschließen. 2. Speicherbehälter des ROTEX Sanicube / HybridCube befüllen bis Wasser an Anschluss des Sicherheitsüberlaufs (Bild 3-8 / Bild 3-9) austritt. 3.3.7 Speicherbehälter befüllen (mit installiertem Solaris System) ½... - Seite 21 3 ~230V / 50Hz 1 ~230V / 50Hz 6000 W 6000 W 6000 W D+E+F, 4+5 A+B, C+D, E+F D+E+F, 1+2+3, 4+5 TR/STB TR/STB TR/STB L1 L2 L3 N L1 L2 L3 Bild 3-13 Anschlussbelegung EHS/500/5 und EHS/500/6 FA ROTEX Warmwasserspeicher - 10/2009...
- Seite 22 Aufstellung und Installation EHS/500/7 Der Anschluss des Elektroheizstabs (Booster-Heater) ist nur in Verbindung mit einer HPSU Wärmepumpe möglich. Der Einbau ist gemäß den dazugehörigen Installations- und Bedienungsanleitungen der HPSU Wärmepumpe und des jeweiligen Speicher- Anschlusssets (E-PAC) durchzuführen. FA ROTEX Warmwasserspeicher - 10/2009...
-
Seite 23: Inbetriebnahme
Ist der Systemwasserdruck <6 bar? Sind Wärmeerzeuger und Heizungsanlage entlüftet? Sind alle hydraulischen Anschlüsse dicht (Leckage)? Funktioniert die Anlage ohne Mängel? Bei Neuinstallation: Wurde die Bedienungsanleitung übergeben und der Besitzer eingewiesen? Ort und Datum: Unterschrift Installateur: Unterschrift Besitzer: FA ROTEX Warmwasserspeicher - 10/2009... -
Seite 24: Bedienung Und Wartung
Leistungsminderung bei der Beheizung führen und ggf. einen elektrischen Defekt verursachen. • Booster-Heater nur bei vollständig befülltem Speicherbehälter betreiben. Der Booster-Heater ist nur über das Konfigurationsmenu der HPSU Wärmepumpe einzustellen (siehe dazugehörige Installations- und Bedienungsanleitung). FA ROTEX Warmwasserspeicher - 10/2009... -
Seite 25: Inspektion Und Wartung
Kontrolle des Wasserdrucks der Kaltwasserversorgung (<6 bar) Ggf. Einbau bzw. Einstellung Druckminderer. Speicherbehälter reinigen (jährlich) • Reinigung des pflegeleichten Kunststoffs nur mit weichen Tüchern und milder Reinigungslösung. Keine Reiniger mit aggressiven Lösungsmitteln verwenden, Beschädigung der Kunststoff-Oberfläche. FA ROTEX Warmwasserspeicher - 10/2009... -
Seite 26: Technische Daten
Technische Daten FA ROTEX Warmwasserspeicher - 10/2009... - Seite 27 Technische Daten FA ROTEX Warmwasserspeicher - 10/2009...
-
Seite 28: Grunddaten
=10 °C / T =40 °C / T =65 °C) Wiederaufheizzeit (Wh) bei einer Zapfmenge (Badewanne: 140 l / 30 / 30 / 17 Dusche: 90 l =10 °C / T =40 °C / T =50 °C) FA ROTEX Warmwasserspeicher - 10/2009... -
Seite 29: Rohranschlüsse
14 05 07 14 05 01 14 05 02 Tab. 6-2 Grunddaten HybridCube Warmwasserspeicher Leistungsdiagramme Sanicube (SC) / Sanicube Solaris (SCS) Leistungskennzahl Anzahl der Speicher Ladewärmetauscher SC: „Heizung 1“ + „Heizung 3“ parallel geschaltet (Nachladeleistung 50 kW pro SC) Ladewärmetauscher SCS: „Heizung 2“... - Seite 30 Durchfluss in Liter pro Stunde m/ L/min Durchfluss in Liter pro Minute Trinkwaser-Wärmetauscher (38 m) Speicherlade-Wärmetauscher 1 oder 2 (16 m) SCS: Heizungsunterstützungs- Wärmetauscher (3 m) SCS: Speicherlade-Wärmetauscher (14 m) Trinkwasserwärmetauscher (28 m) Bild 6-3 Druckabfallkennlinie für die Wärmetauscher FA ROTEX Warmwasserspeicher - 10/2009...
-
Seite 31: Stichwortverzeichnis
Mitgeltende Dokumente 5 Opferanode 10 Regelungs- und Pumpenstation 24 Reinigung 25 Sanitärseitiger Anschluss 7 Schmutzfilter 11 Sicherheit 5 Sicherheitstemperaturbegrenzer 21 Solaris FlowGuard 19 FlowSensor 19 Installation 19 Speichererweiterung 11 Speicher-Anschlussset 6 Symbolerklärung 5 Technische Daten 26 FA ROTEX Warmwasserspeicher - 10/2009... - Seite 32 FA ROTEX Warmwasserspeicher - 10/2009...
