F u n k t i o n s w e i s e
A1 BO 20i

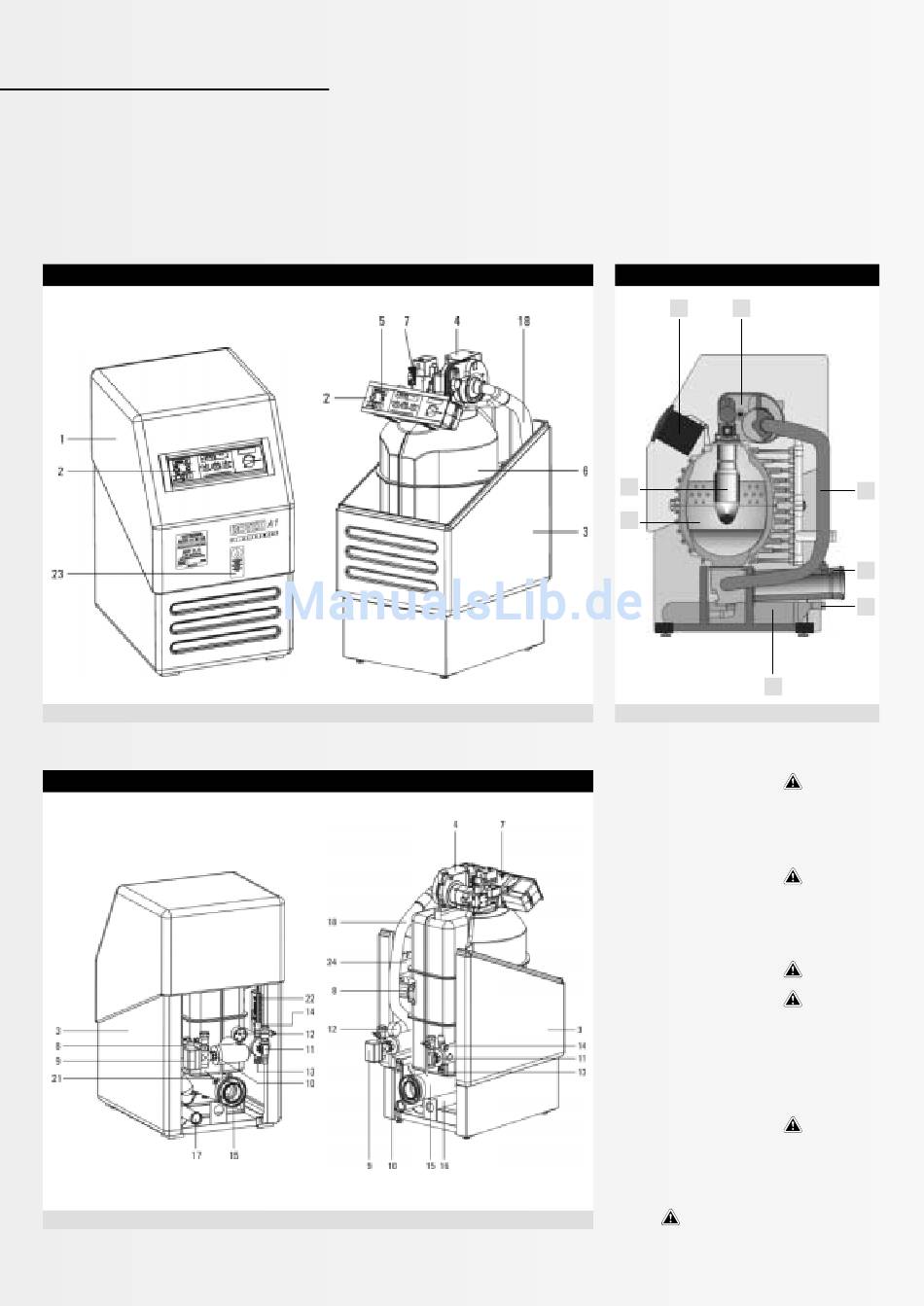

Bild 0.1: Bestandteile des Kessels (Ansicht von vorne)
A1 BO 20i
Bild 0.2: Bestandteile des Kessels (Ansicht von hinten)
A1 BO 35i
A1 BO 35i
A1 Schemazeichnung
2
4
19
20
16
Bild 0.3: Schema A1-Kessel
Folgende Kesselbestandteile sind zu erkennen:
1 Schalldämmhaube
2 Kesselschaltfeld (Kapitel 2)
3 Kesselverkleidung
4 Brenner (Kapitel 4)
5 Brenner-Entstörknopf (Bild 2.1 Pos. 10)
6 Kesselkörper mit Wärme- und Schall-
dämmung
7 Typenschild mit Herstell-Nr. (auf Schaltfeld)
8 Umwälzpumpe
9 3-Wege-Umschaltventil
10 Heizungsrücklauf (kalt)
11 Heizungsvorlauf (warm)
12 Manometer
13 Füll- und Entleerhahn
14 Sicherheitsventil
15 Abgas-/Zuluftanschluss
16 Kondensataufbereitung
17 Kondensatabfluss
18 Zuluftschlauch
19 Flammrohr
20 Bernnkammereinsatz
21 Abgas-Sicherheits-Temperatur-
begrenzer
22 Anschluss-Steckerleiste
23 Aufkleber zur Kennzeichnung der verwend-
baren Öl-Qualität
24 Dokumententasche
Die mit
gekennzeichneten Teile sind Schutz-
und Sicherheitseinrichtungen, auf die in Kapitel 7
näher eingegangen wird.
18
15
17
[ 5 ]
