Raumregler-Anschluss
Für jeden Heizkreis kann ein separater Raum-
regler RS (Best.Nr. 15 40 60) angeschlossen
werden, mit dem sich die Betriebsarten und
die Raumtemperatur-Sollwerte (siehe Kap. 2
und 3) von dem Raum aus verändern lassen, in
dem das Gerät montiert wird (Fernbedienung).
Alternativ dazu kann der Raumregler so einge-
stellt werden, dass die Heizkreistemperatur
entsprechend der gewünschten Raumtempera-
tur angepasst wird (raumtemperaturgeführte
Regelung).
Wenn die Betriebsartumstellung aus der
Ferne, z. B. über Telefon, erfolgen soll, muss
anstelle des Raumreglers RS der Raumregler
für Modemanschluss RS/M (Best.Nr.
15 40 62) eingesetzt werden.
Erste lnbetriebnahme
Vor Inbetriebnahme des Kessels muss
- der Netzstecker an das Stromnetz
- der Außentemperaturfühler an den roten
2 Pol-Stecker
- ggfs. der Mischerkreis-Vorlauf-Fühler, der
Mischermotor und die Mischerkreispumpe
an die entsprechenden Stecker
angeschlossen und in die jeweiligen Buchsen
der Anschlussleiste (Bild 1.9) eingesteckt wer-
den.
Der Stecker des 3-Wege-Umschaltventil-
Anschlusskabels muss in die Buchse des
Antriebsmotors gesteckt werden.
Wenn der Speicherfühler an der Steckerleiste
aufgesteckt ist, muss der Fühler im Speicher
montiert und der Speicher mit Wasser gefüllt
sein.
Nach Beendigung der Anschlussarbeiten ist
der A1 betriebsbereit und kann von fachkundi-
gem Personal in Betrieb genommen werden.
Vor der ersten Inbetriebnahme sollte die ange-
fügte Checkliste sorgfältig überprüft werden.
Wenn alle Fragen dieser Checkliste mit "ja"
beantwortet werden konnten, kann der werk-
seitig voreingestellte Brenner vorübergehend
in Betrieb genommen werden.
[ 16 ]
Achtung: Unmittelbar nach der
Inbetriebnahme muss die
Brennereinstellung mit einem
Rauchgasanalysator kontrolliert und der
Brenner gegebenenfalls nachreguliert
werden.
Der Wahlschalter "Betriebsart" des Kessel-
schaltfeldes ist auf Stellung "Handbetrieb" zu
drehen (Pos. 1 Bild 1.12). Nun wird die Anlage
durch Betätigung des Hauptschalters in
Betrieb genommen. Der Kesseltemperatur-
regler (Pos. 2 Bild 1.12) sollte für den Test auf
Mittelstellung stehen (senkrecht nach oben).
Vor der endgültigen Inbetriebnahme muss die
STB-Funktion getestet und der Ölbrenner
mittels Abgasmessung genau eingestellt
werden. (siehe Kapitel 4 Ölbrenner).
Test des Sicherheitstemperatur-
begrenzers (STB)
Vorsicht: Verbrennungsgefahr!
Kesselkörper wird sehr heiß.
Keine metallischen Teile am
Brenner oder Kesselkörper berühren.
Vor Beginn des Tests Kugelhahn am Heizungs-
Vorlaufanschluss absperren.
Zum Test des STB ist der Betriebsart-Wahl-
schalter auf Stand-by zu drehen und die TÜV-
Taste so lange zu drücken, bis der STB auslöst
und den Brenner abschaltet (Bild 1.13). Nach
erfolgreichem Test muss der STB nach Abküh-
lung des Kessels (Kugelhahn am Heizungs-
Vorlaufanschluss wieder öffnen!) manuell
entriegelt und der Kesseltemperaturregler auf
Position „Automatik" gestellt werden
(Bild 1.14).

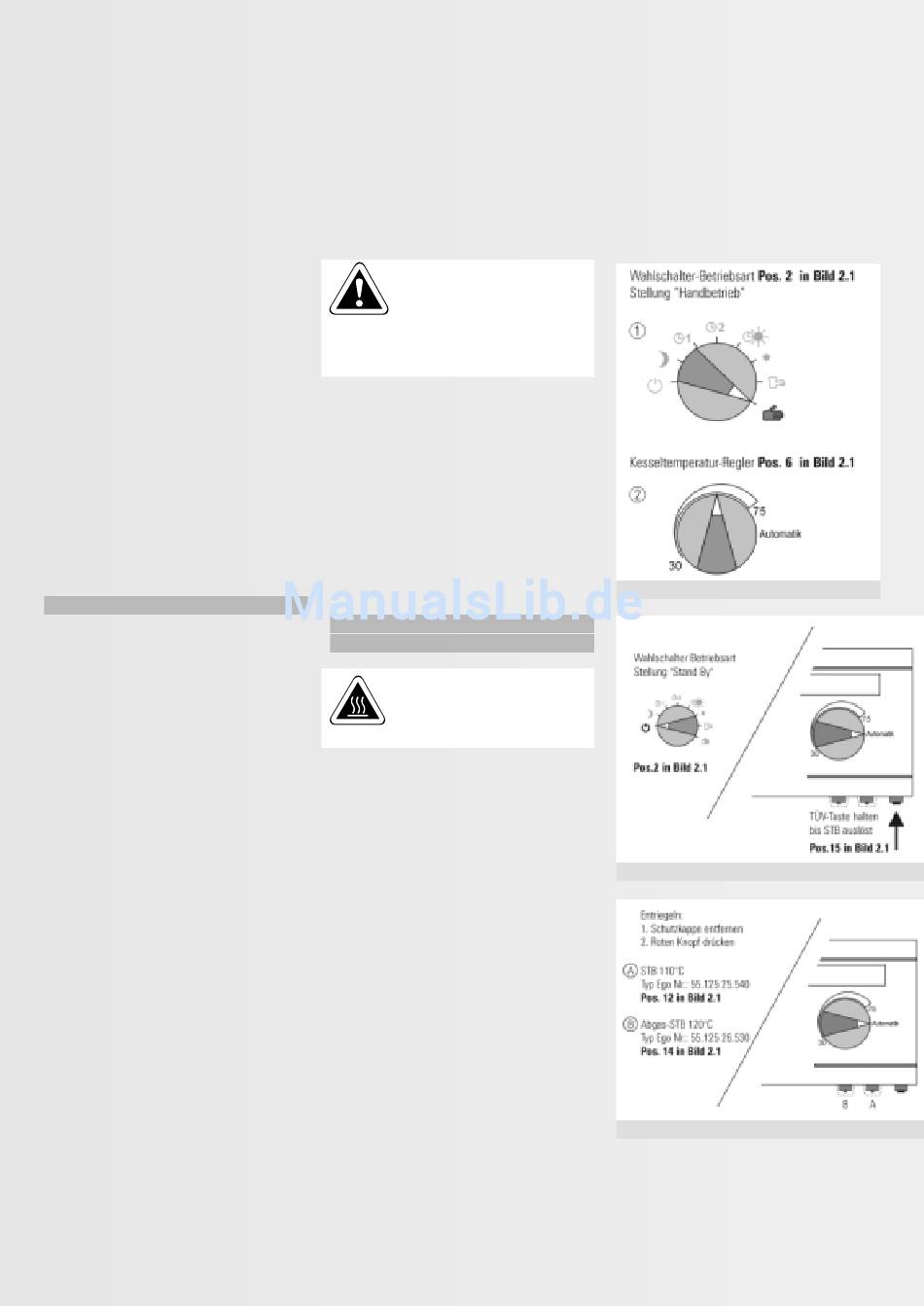

Bild 1.12: Manueller Betrieb
Bild 1.13: STB-Test
Bild 1.14: STB-Entriegelung
