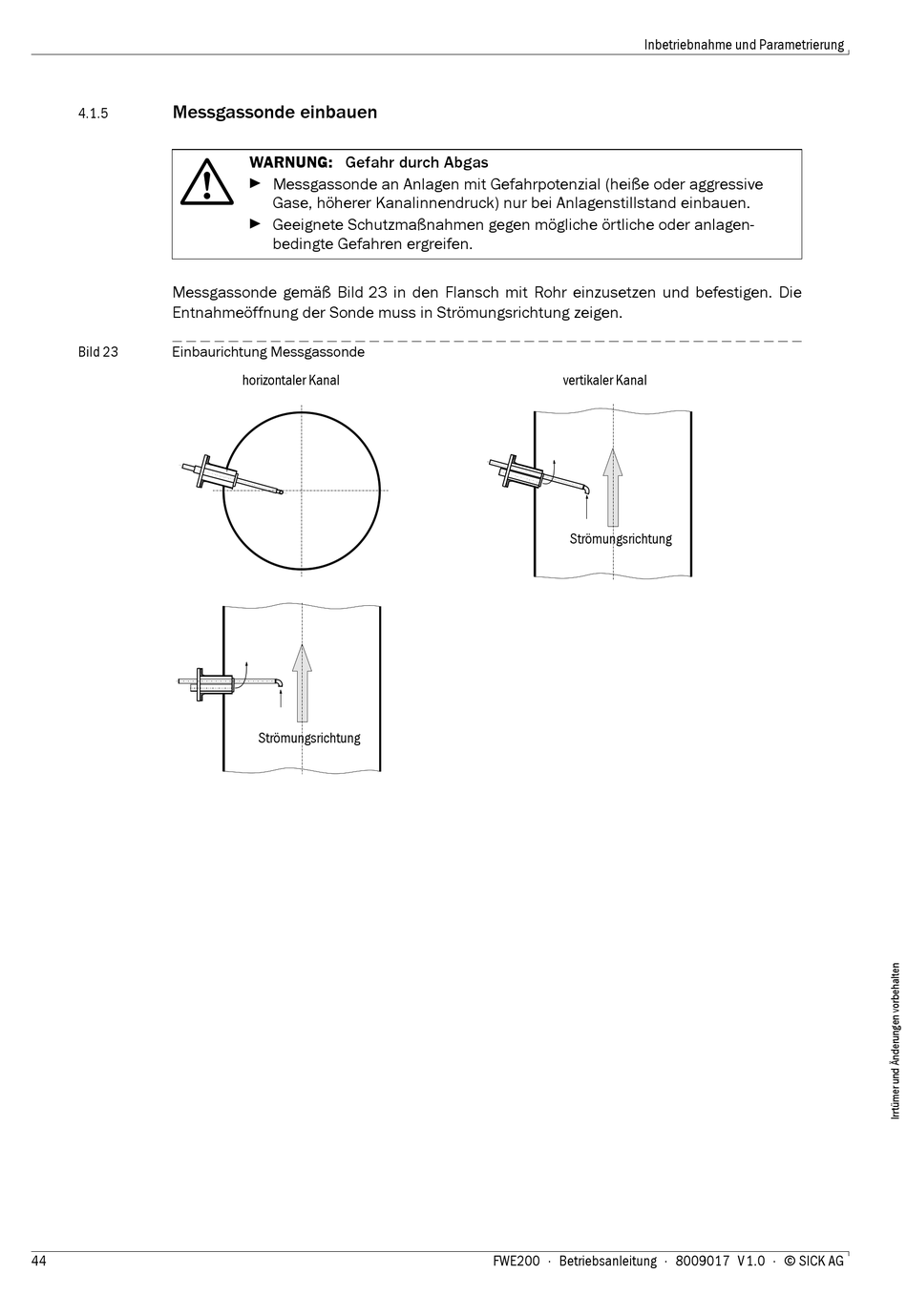

Messgassonde einbauen
4.1.5
Messgassonde gemäß Bild 23 in den Flansch mit Rohr einzusetzen und befestigen. Die
Entnahmeöffnung der Sonde muss in Strömungsrichtung zeigen.
Bild 23
Einbaurichtung Messgassonde
44
WARNUNG: Gefahr durch Abgas
Messgassonde an Anlagen mit Gefahrpotenzial (heiße oder aggressive
Gase, höherer Kanalinnendruck) nur bei Anlagenstillstand einbauen.
Geeignete Schutzmaßnahmen gegen mögliche örtliche oder anlagen-
bedingte Gefahren ergreifen.
horizontaler Kanal
Strömungsrichtung
Inbetriebnahme und Parametrierung
vertikaler Kanal
Strömungsrichtung
FWE200 · Betriebsanleitung · 8009017 V 1.0 · © SICK AG
