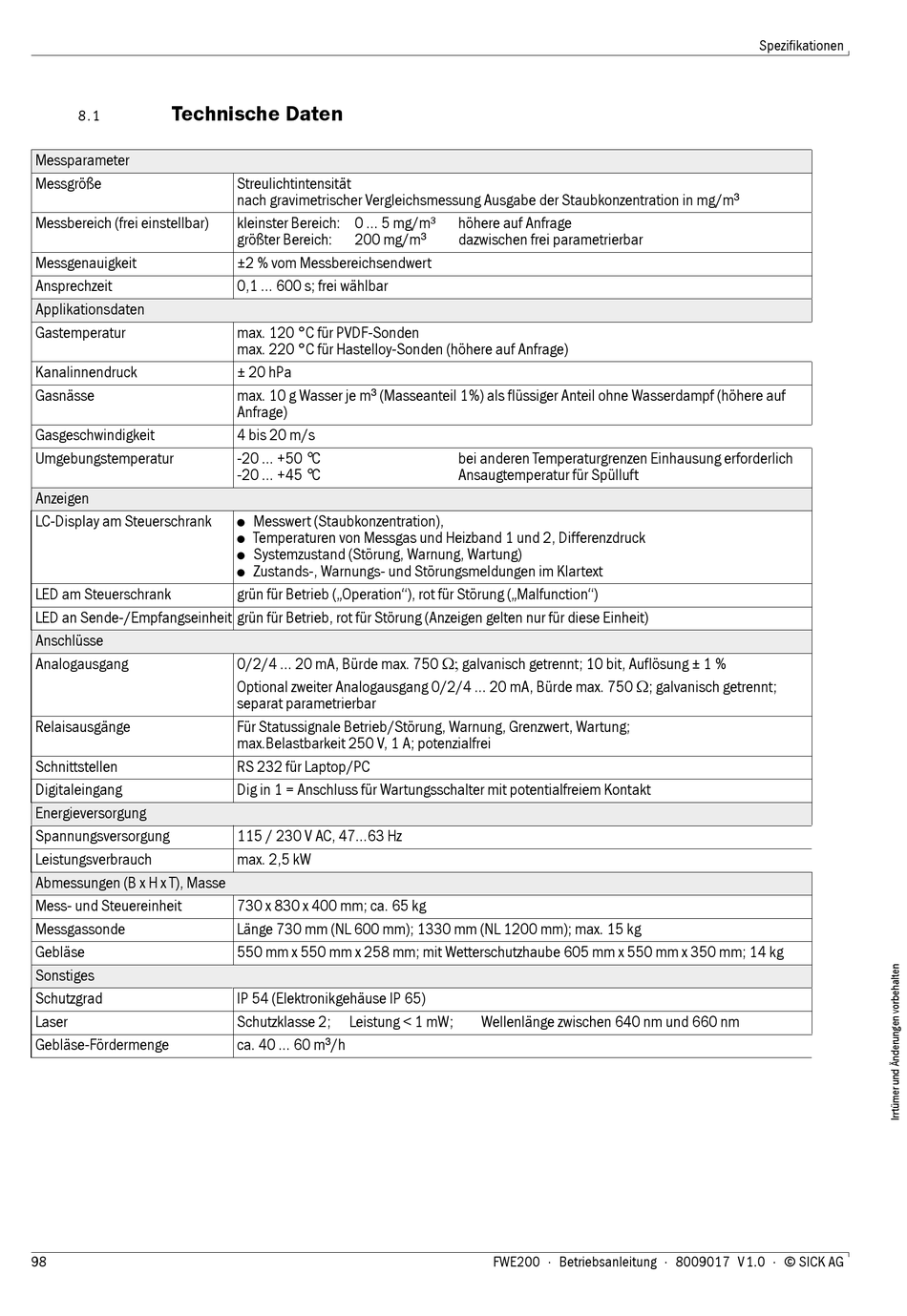

Technische Daten
8. 1
Messparameter
Messgröße
Messbereich (frei einstellbar)
Messgenauigkeit
Ansprechzeit
Applikationsdaten
Gastemperatur
Kanalinnendruck
Gasnässe
Gasgeschwindigkeit
Umgebungstemperatur
Anzeigen
LC-Display am Steuerschrank
LED am Steuerschrank
LED an Sende-/Empfangseinheit grün für Betrieb, rot für Störung (Anzeigen gelten nur für diese Einheit)
Anschlüsse
Analogausgang
Relaisausgänge
Schnittstellen
Digitaleingang
Energieversorgung
Spannungsversorgung
Leistungsverbrauch
Abmessungen (B x H x T), Masse
Mess- und Steuereinheit
Messgassonde
Gebläse
Sonstiges
Schutzgrad
Laser
Gebläse-Fördermenge
98
Streulichtintensität
nach gravimetrischer Vergleichsmessung Ausgabe der Staubkonzentration in mg/m³
kleinster Bereich:
0 ... 5 mg/m³
größter Bereich:
200 mg/m³
±2 % vom Messbereichsendwert
0,1 ... 600 s; frei wählbar
max. 120 °C für PVDF-Sonden
max. 220 °C für Hastelloy-Sonden (höhere auf Anfrage)
± 20 hPa
max. 10 g Wasser je m³ (Masseanteil 1%) als flüssiger Anteil ohne Wasserdampf (höhere auf
Anfrage)
4 bis 20 m/s
-20 ... +50 °C
-20 ... +45 °C
Messwert (Staubkonzentration),
●
Temperaturen von Messgas und Heizband 1 und 2, Differenzdruck
●
Systemzustand (Störung, Warnung, Wartung)
●
Zustands-, Warnungs- und Störungsmeldungen im Klartext
●
grün für Betrieb („Operation"), rot für Störung („Malfunction")
0/2/4 ... 20 mA, Bürde max. 750 galvanisch getrennt; 10 bit, Auflösung ± 1 %
Optional zweiter Analogausgang 0/2/4 ... 20 mA, Bürde max. 750 ; galvanisch getrennt;
separat parametrierbar
Für Statussignale Betrieb/Störung, Warnung, Grenzwert, Wartung;
max.Belastbarkeit 250 V, 1 A; potenzialfrei
RS 232 für Laptop/PC
Dig in 1 = Anschluss für Wartungsschalter mit potentialfreiem Kontakt
115 / 230 V AC, 47...63 Hz
max. 2,5 kW
730 x 830 x 400 mm; ca. 65 kg
Länge 730 mm (NL 600 mm); 1330 mm (NL 1200 mm); max. 15 kg
550 mm x 550 mm x 258 mm; mit Wetterschutzhaube 605 mm x 550 mm x 350 mm; 14 kg
IP 54 (Elektronikgehäuse IP 65)
Schutzklasse 2;
Leistung < 1 mW;
ca. 40 ... 60 m³/h
höhere auf Anfrage
dazwischen frei parametrierbar
bei anderen Temperaturgrenzen Einhausung erforderlich
Ansaugtemperatur für Spülluft
Wellenlänge zwischen 640 nm und 660 nm
FWE200 · Betriebsanleitung · 8009017 V 1.0 · © SICK AG
