B E D I E N U N G S A N L E I T U N G / O P E R A T I N G I N S T R U C T I O N S

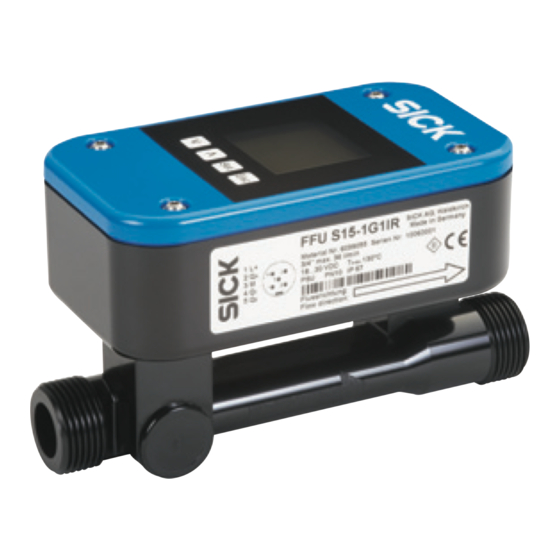

FFU
Durchflussmessgerät
Flow meter
D
EN
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK FFU

Inhaltszusammenfassung für SICK FFU

  • Seite 1 B E D I E N U N G S A N L E I T U N G / O P E R A T I N G I N S T R U C T I O N S Durchflussmessgerät Flow meter...

  • Seite 2: Inhaltsverzeichnis

    5 Operation ........................6 Overview of default settings ..................7 Dimensional drawing ....................8 Technical data ......................9 Accessories ......................... 10 Return........................11 Disposal ........................12 Notes ......................... 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...

  • Seite 3: Funktionsprinzip

    FFU darf nach der Druckgeräterichtlinie (DGR) Gruppe 2 nur für „ungefährliche Flüssigkeiten“ ■ eingesetzt werden. 3 Einsatzbereiche Das Durchflussmessgerät FFU eignet sich besonders für die Messung von sehr dynamischen Vorgän- gen in einer Rohrleitung. Gemessen werden Flüssigkeiten. Er findet seinen Einsatz unter anderem in Chemikalienversorgung für Controlling, Logistik, Überwachung ■...

  • Seite 4: Inbetriebnahme

    Für eine schnellstmögliche Gasblasenerkennung in der Flüssigkeit ist es wichtig, den Leitungsweg zwischen Vorlagebehälter und FFU so kurz wie möglich zu halten. Eine fehlerfreie Messung kann nur gewährleistet werden, wenn die Leitung vollständig gefüllt und sichergestellt ist, dass die Flüssigkeit nicht ausgast.
  • Seite 5 Das Messgerät wird mittels Prozessanschluss in die Rohrleitung eingebaut. Um eine optimale Entga- sung zu gewährleisten, empfehlen wir den FFU senkrecht in der Leitung zu montieren. Das Gerät sollte nicht hinter einem Auslaufventil montiert werden, da es sonst leer laufen kann. Um Ausgasun- gen und Blasenbildung des Mediums während der Durchfluss-Messung zu vermeiden, muss der FFU...

  • Seite 6: Elektrischer Anschluss

    Betriebsanleitung Anwendung mit heißen Flüssigkeiten Bei Anwendungen in denen der FFU höheren Erwärmungen (t > 60 °C) ausgesetzt ist, wird empfoh- len, das Messgerät mit dem Elektronikgehäuse nach unten zu montieren. Somit kann die Wärme nach oben abstrahlen und die Belastung der Geräteelektronik wird reduziert.

  • Seite 7: Funktion

    Zum Beispiel: 0 l/min => 4 mA 1. Fluss 36 l/min => 20 mA 2. Temperatur Alarm => 3,5 mA (Abhängig vom eingestellten Messbereich) 4.3.2 Anschlussbild 8-pol. Variante 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...
  • Seite 8 2. Offsettabgleich Startet Offsetabgleich bei 24 V Flanke. 3. Mengenreset Reset des Mengenzählers bei 24 V Flanke 4. Schleichmenge Deaktiviert die Schleichmengenunterdrückung wenn 24 V anliegen. Orange Keine Funktion 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...

  • Seite 9: Bedienung

    ■ 5.2 Display und Menü FFU ist erhältlich mit einem Display zur Anzeige von aktuellen Messwerten, sowie zur Einstellung von applikationsspezifischen Parametern. Über die vier Tasten der Folientastatur kann man durch das Menü navigieren und Einstellungen vornehmen. Durch drücken der Taste „Set“, gelangt man in das Hauptmenü.

  • Seite 10: Menü-Übersicht

    5 Bedienung Betriebsanleitung 5.3 Menü-Übersicht Menüstruktur 5-pol. Variante 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...
  • Seite 11 5 Bedienung Betriebsanleitung Menüstruktur 8-Pol. Variante 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...
  • Seite 12 Mittelwertbildung ist die Reaktion des Analogwertes träge. Einheiten FFU kann aktuelle Messwerte und gezählte Volumina in verschiedenen Einheiten anzeigen. Im Unter- menü lassen sich folgende Einheiten auswählen: ml/s + l, Gal/min +Gal , l/min + l , l/min + m³.
  • Seite 13 3,5 l/min bei DN20 5,0 l/min bei DN25 Diagnose Unter dem Menüpunkt „Diagnose“ können aktuelle Geräteparameter wie z.B. Softwareversionen etc. eingesehen werden. Diese Informationen werden im Servicefall benötigt. 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...

  • Seite 14: Dosierung

    Impulswertigkeit Hier wird vorgegeben, für welche Durchflussmenge ein Ausgangsimpuls ausgegeben wird. Die Einstel- lung ist so zu wählen, dass sowohl die max. Ausgangsfrequenz des FFU (10 kHz) als auch die max. Eingangsfrequenz der Steuerung nicht überschritten werden. Beispiel: 2,0 ml/Impuls Bedeutet: alle 2,0 ml wird ein Impuls ausgegeben.
  • Seite 15 (z.B. 400 ml) fest eingestellt. Der Dosierstart erfolgt, sobald die Leitung Dosierstart (8-poliger Stecker, Digitaleingang I1, Anschlusspin 7), z.B. über einen Taster, auf 24V gelegt wird. FFU öffnet daraufhin über den hierfür konfigurierten Ausgang (z.B. Digitalausgang Q1) das Dosierventil. Bei Erreichen der zuvor eingestellten Dosiermenge wird das Dosierventil über den o.g.

  • Seite 16: Werkseinstellung

    Vorwahl von Zählimpulsen in der Dosieranlagensteuerung fest eingestellt. Der Dosierstart erfolgt, sobald der entsprechende Taster an der Dosieranlage betätigt wird. Die Steuerung öffnet daraufhin das Dosierventil. FFU gibt ab diesem Zeitpunkt für jede durchgeflossene Volumeneinheit (z.B. pro 1ml) einen Spannungsimpuls an die Steuerung. Bei Erreichen der Impulsvorwahlmenge wird das Dosierventil über die Steuerung geschlossen.

  • Seite 17: Maßzeichnung

    M12x1 Alle Maße in mm Alle Maße in mm DN20, Prozessanschluss G 1 DN25, Prozessanschluss G 1 1/4 M12x1 M12x1 Alle Maße in mm Alle Maße in mm 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...
  • Seite 18 DN20, Clamp (DIN 11864-3) DN25, Clamp (DIN 11864-3) M12x1 M12x1 Clamp (DIN 11864-3 ) DN 20 Clamp (DIN 11864-3 ) DN 25 Alle Maße in mm Alle Maße in mm 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...
  • Seite 19 DN15, 3/4“ NPT M12x1 M12x1 Alle Maße in mm Alle Maße in mm DN20, 1“ NPT DN25, 1 1/4“ NPT M12x1 M12x1 Alle Maße in mm Alle Maße in mm 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...

  • Seite 20: Technische Daten

    1“ NPT 1 1/4“ NPT Clamp 11864 Clamp 11864 Clamp 11864 Clamp 11864 Medienberührende Werkstoffe Gehäusematerial Schutzart IP 67 Gewicht 340 g 350 g 420 g 460 g 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...
  • Seite 21 Analogausgang und Anzeige. Je Ausgangsstufe stehen 100 mA bei PNP und NPN zur Verfügung. Umgebungsdaten Umgebungstemperatur 0 °C ... +60 °C Betrieb Umgebungstemperatur -20 °C ... +70 °C Lager 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...
  • Seite 22 Unterhalb Unter- Zwischen Unter/ Über Obergrenze grenze Obergrenze NPN Öffner Hochohmig Hochohmig NPN Schließer Hochohmig PNP Öffner 24 V Hochohmig Hochohmig PNP Schließer Hochohmig 24 V 24 V 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...

  • Seite 23: Vor/Nach Der Dosierung

    0 % (Bereich min) 0 mA zwischen 0 % und 100 % Linearinterpolation von 0 mA bis 20 mA 100 % (Bereich max) 20 mA größer 100 % 20 mA 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...
  • Seite 24 Der Fühler wird von die Umgebungstemperatur beeinflusst. Der Temperaturwert reagiert träge, da er die Kunststoff -Temperatur innerhalb der Sensortasche misst. Sprungantwortzeit Antwort des Temperaturfühlers nach einem Temperatursprung. (Filter auf „Aus“) Sprungantwortzeit Zeit (min) 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten Step-response time...

  • Seite 25: Filtereinstellungen

    40°C 30°C 37°C 40°C 40°C 40°C 60°C 20°C 48°C Verhalten bei Fehler Bei Kurzschluss des Temperaturfühlers werden –50°C angezeigt. Bei Kabelbruch zwischen Sensor und Platine werden –30°C angezeigt. 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...
  • Seite 26 Die Eingangs-Funktionen „Nullabgleich“ darf nur bei stehendem Medium durchgeführt werden. Wird ein Nullabgleich bei aktivem Fluss durchgeführt, kann es zu Fehlmessungen kommen, bis der Abgleich korrekt durchgeführt wurde. 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...

  • Seite 27: Zubehör

    6035621 5 m, PUR halogenfrei Stromversorgungsleitung, M12, 8-pol., Stecker gerade/offenes Ende, DOL-1208-G10MA 6022152 10 m, PVC Stromversorgungsleitung, M12, 8-pol., Stecker gerade/offenes Ende, DOL-1208-G10MC 6035622 10 m, PUR halogenfrei 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...

  • Seite 28: Rücksendung

    Testzwecken, zum Betrieb oder zur Reinigung eingesetzt wurden. Das Rücksendeformular ist über unsere Internet-Adresse (www.sick.com) verfügbar. 11 Entsorgung Entsorgen Sie Gerätekomponenten und Verpackungsmaterialien entsprechend den einschlägigen landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften des Anliefergebietes. 8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten...
