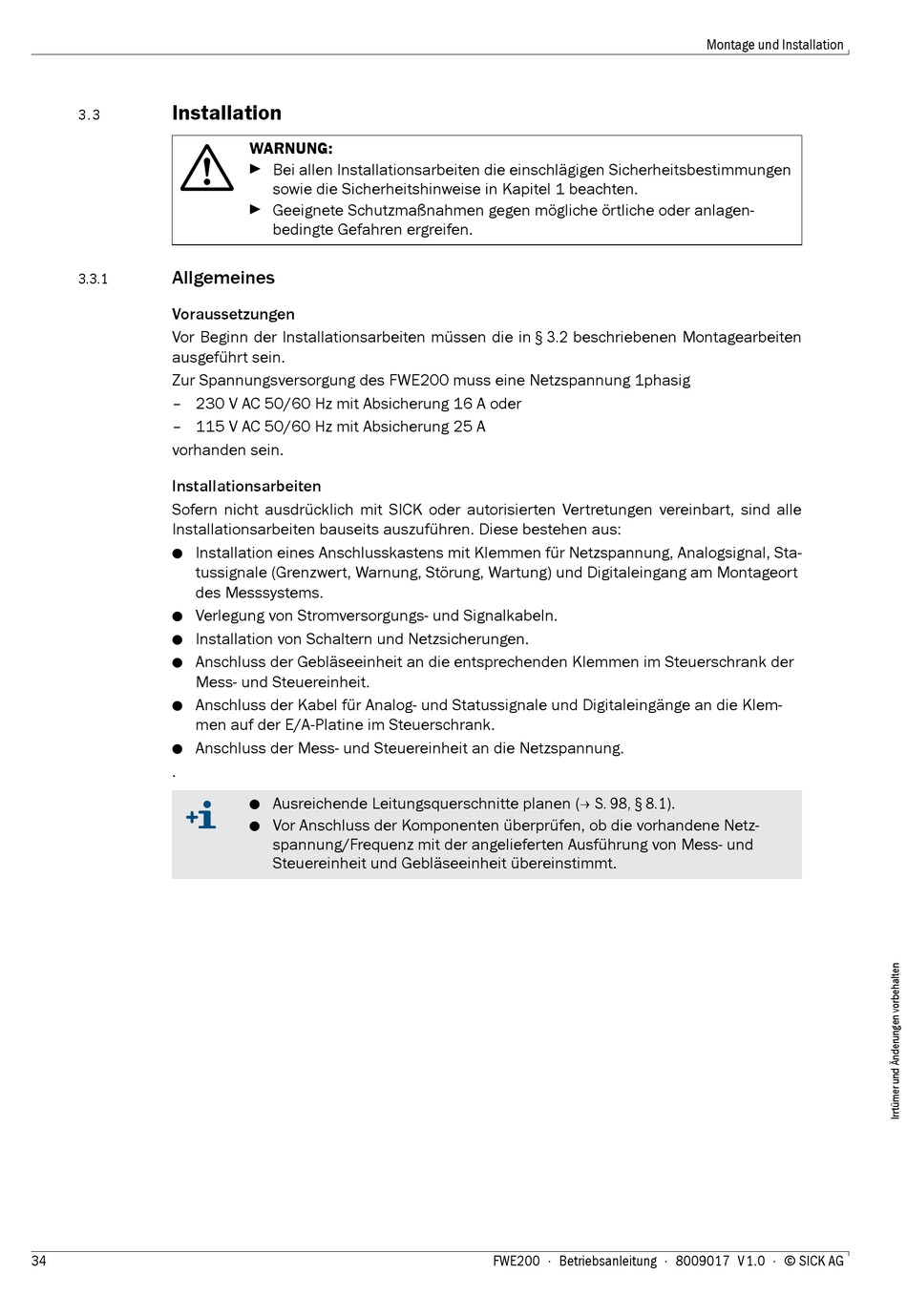

Installation

3. 3

Allgemeines

3.3.1
Voraussetzungen
Vor Beginn der Installationsarbeiten müssen die in § 3.2 beschriebenen Montagearbeiten
ausgeführt sein.
Zur Spannungsversorgung des FWE200 muss eine Netzspannung 1phasig
– 230 V AC 50/60 Hz mit Absicherung 16 A oder
– 115 V AC 50/60 Hz mit Absicherung 25 A
vorhanden sein.
Installationsarbeiten
Sofern nicht ausdrücklich mit SICK oder autorisierten Vertretungen vereinbart, sind alle
Installationsarbeiten bauseits auszuführen. Diese bestehen aus:
Installation eines Anschlusskastens mit Klemmen für Netzspannung, Analogsignal, Sta-
●
tussignale (Grenzwert, Warnung, Störung, Wartung) und Digitaleingang am Montageort
des Messsystems.
Verlegung von Stromversorgungs- und Signalkabeln.
●
Installation von Schaltern und Netzsicherungen.
●
Anschluss der Gebläseeinheit an die entsprechenden Klemmen im Steuerschrank der
●
Mess- und Steuereinheit.
Anschluss der Kabel für Analog- und Statussignale und Digitaleingänge an die Klem-
●
men auf der E/A-Platine im Steuerschrank.
Anschluss der Mess- und Steuereinheit an die Netzspannung.
●
.
34
WARNUNG:
 Bei allen Installationsarbeiten die einschlägigen Sicherheitsbestimmungen
sowie die Sicherheitshinweise in Kapitel 1 beachten.
 Geeignete Schutzmaßnahmen gegen mögliche örtliche oder anlagen-
bedingte Gefahren ergreifen.
Ausreichende Leitungsquerschnitte planen (S. 98, § 8.1).
●
Vor Anschluss der Komponenten überprüfen, ob die vorhandene Netz-
●
spannung/Frequenz mit der angelieferten Ausführung von Mess- und
Steuereinheit und Gebläseeinheit übereinstimmt.
