Montage und Installation

Mess- und Steuereinheit montieren

3.2.2
Bei der Festlegung des Montageorts sind folgende Punkte zu berücksichtigen:
Für den Anbau der Mess- und Steuereinheit (1) ist eine senkrechte, ebene Fläche an
gut zugänglicher und geschützter Stelle mit Abmessungen gemäß Bild 14 erforderlich.
Die Abstände zur Messgassonde (2) sind einzuhalten.
Der Anbauort muss möglichst schwingungsarm sein.
Die Umgebungstemperaturen müssen innerhalb des zulässigen Bereiches liegen (S.
98, § 8.1), mögliche Strahlungswärme ist zu berücksichtigen.
Für Transport und Anbau der Mess- und Steuereinheit sind geeignete Hebevorrichtun-
gen und ausreichender Freiraum erforderlich (Masse S. 98, § 8.1).

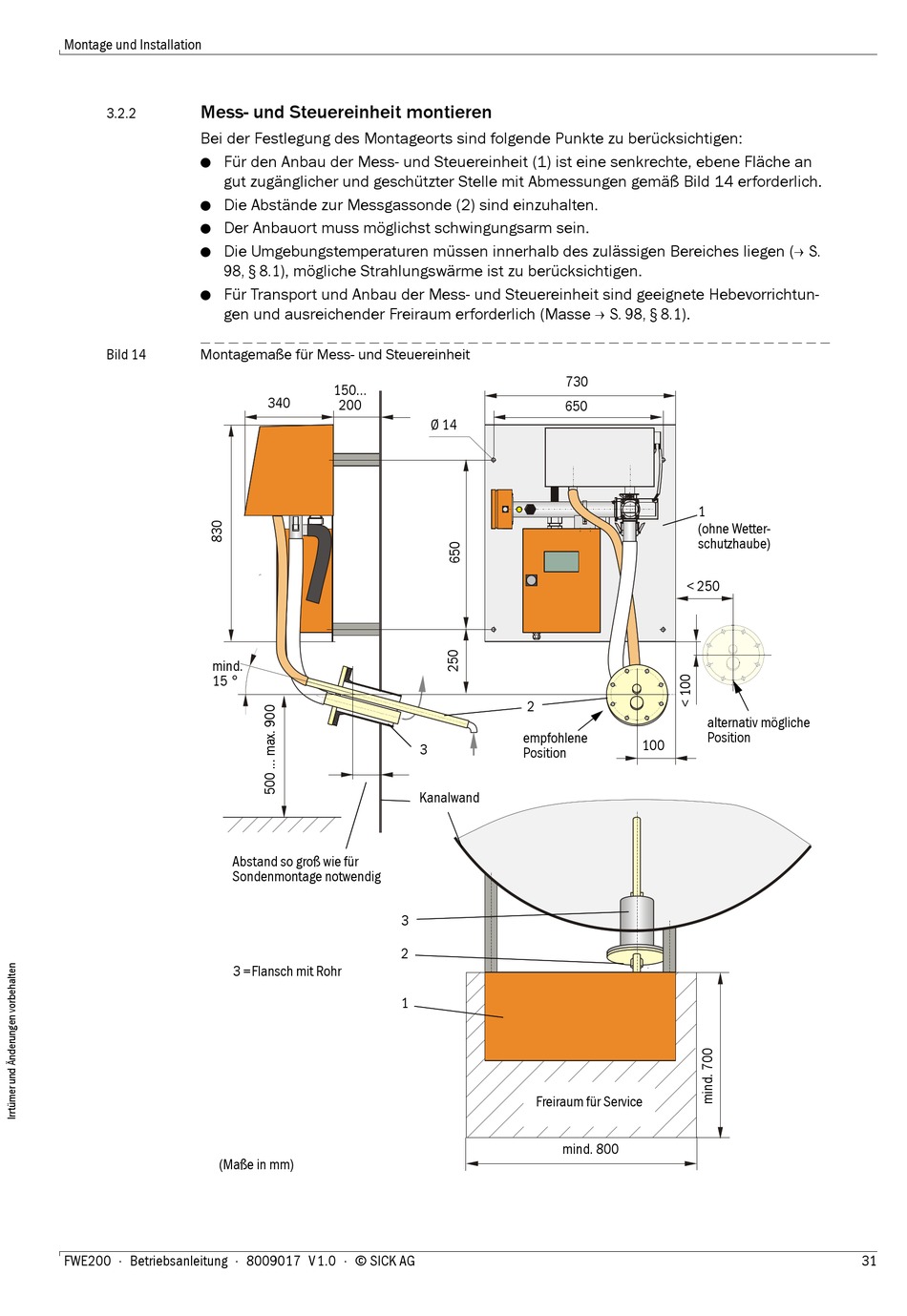

Bild 14
Montagemaße für Mess- und Steuereinheit
mind.
15 °
Abstand so groß wie für
Sondenmontage notwendig
3 =Flansch mit Rohr
(Maße in mm)
FWE200 · Betriebsanleitung · 8009017 V 1.0 · © SICK AG
150...
340
200
Ø 14
3
Kanalwand
3
2
1
730
650
< 250
2
empfohlene
100
Position
Freiraum für Service
mind. 800
1
(ohne Wetter-
schutzhaube)
alternativ mögliche
Position
31
