Gerätekomponenten
2. 3

Messgassonde

2.3.1
Die Messgassonde dient sowohl der Entnahme als auch der Rückführung des
Teilgasstromes. Sie wird an einem bauseits am Gaskanal einzubauenden Flansch mit Rohr
( Bild 7) befestigt.
Die Sonden sind standardmäßig in zwei Nennlängen (600 mm und 1200 mm), den
Materialien PVDF (für Gastemperaturen < 120 °C) und Hastelloy und drei Nenndurch-
messern der Absaugöffnung (DN 15, DN 20, DN 25) lieferbar.

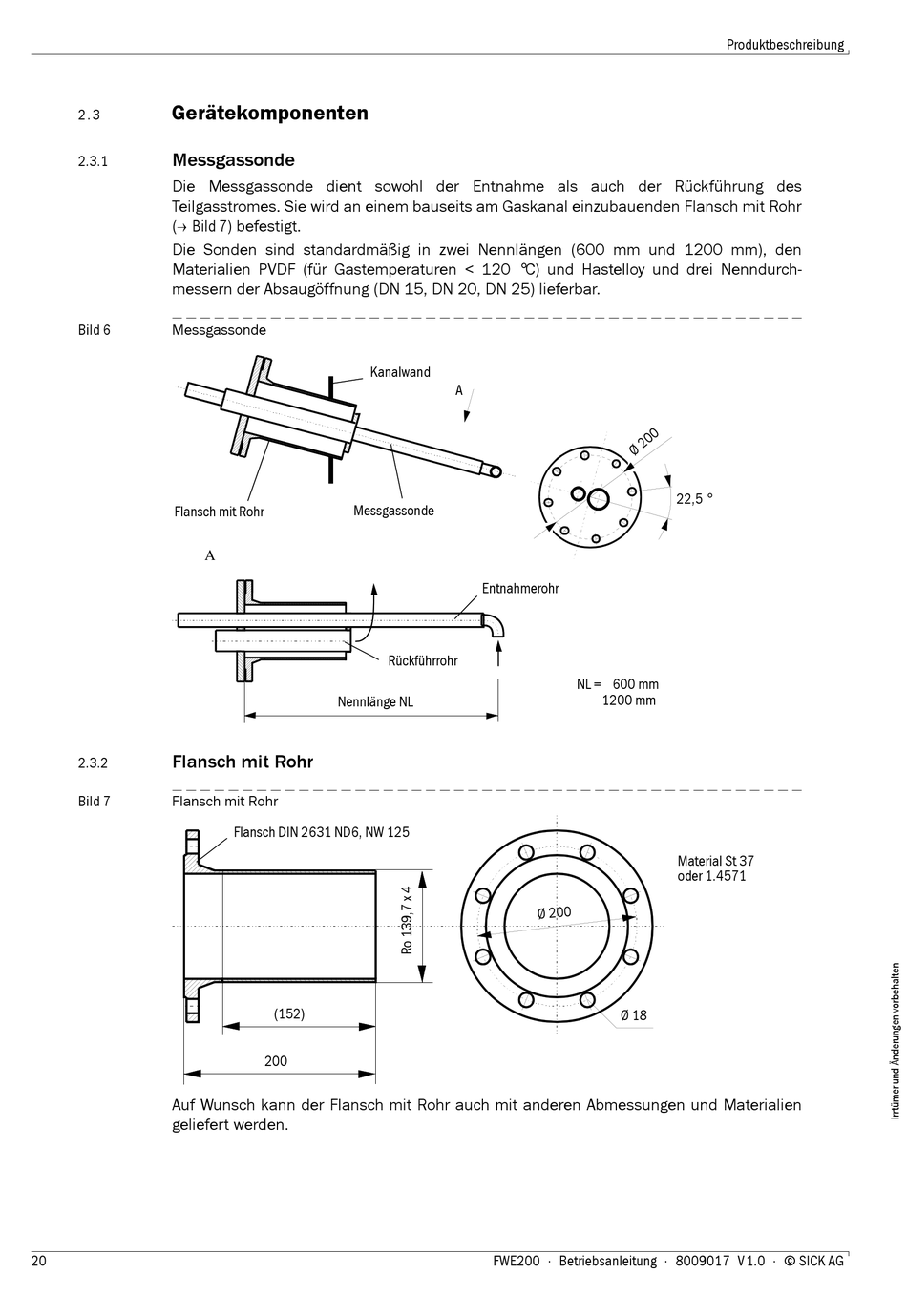

Bild 6
Messgassonde

Flansch mit Rohr

Flansch mit Rohr
2.3.2
Bild 7
Flansch mit Rohr
Auf Wunsch kann der Flansch mit Rohr auch mit anderen Abmessungen und Materialien
geliefert werden.
20
Kanalwand
Messgassonde
A
Nennlänge NL
Flansch DIN 2631 ND6, NW 125
(152)
200
A
Entnahmerohr
Rückführrohr
FWE200 · Betriebsanleitung · 8009017 V 1.0 · © SICK AG
Produktbeschreibung
22,5 °
NL = 600 mm
1200 mm
Material St 37
oder 1.4571
Ø 18
