Produktbeschreibung
Mess- und Steuereinheit
2.3.3
Die Mess- und Steuereinheit umfasst die auf einer Grundplatte (1) aufgebauten Kom-
ponenten ( Bild 8):
Wetterschutzhaube (3)
●
Thermozyklon (4) zur Überhitzung des Messgases
●
Streuzelle (5) zur Führung des Teilgasstromes durch das optische Messvolumen der
●
Sende-/Empfangseinheit, mit eingebautem Temperaturfühler zur Regelung der Mess-
gastemperatur
Sende-/Empfangseinheit FWSE200 (6)
●
Ejektor (7) zur Förderung des Teilgasstromes
●
Steuerschrank (8) mit mikroprozessorgesteuerter Elektronikeinheit
●
Flexible Schläuche für Gasentnahme (9) (NW32) und -rückführung (10) (NW 50).
●

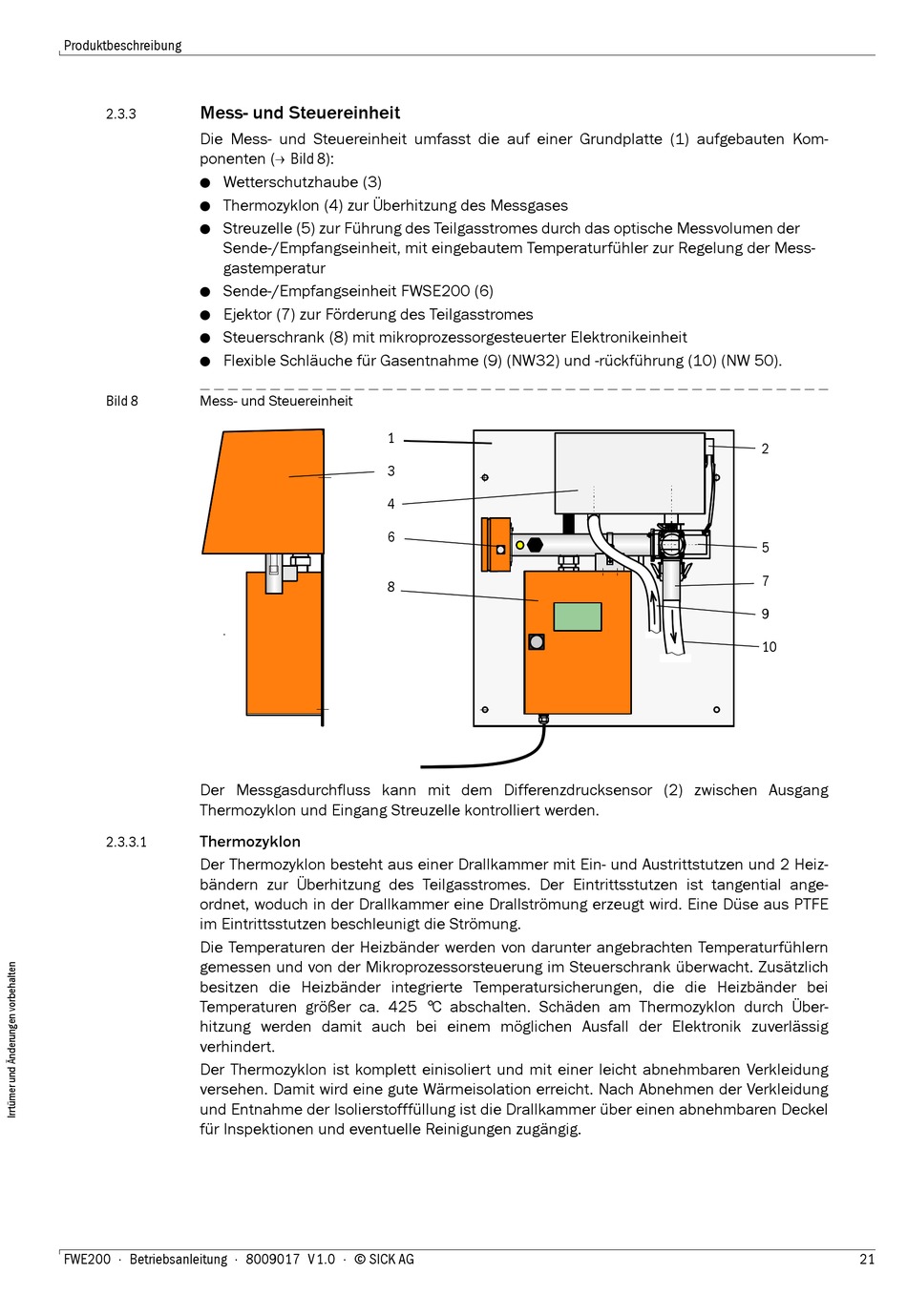

Bild 8
Mess- und Steuereinheit
Der Messgasdurchfluss kann mit dem Differenzdrucksensor (2) zwischen Ausgang
Thermozyklon und Eingang Streuzelle kontrolliert werden.
Thermozyklon
2.3.3.1
Der Thermozyklon besteht aus einer Drallkammer mit Ein- und Austrittstutzen und 2 Heiz-
bändern zur Überhitzung des Teilgasstromes. Der Eintrittsstutzen ist tangential ange-
ordnet, woduch in der Drallkammer eine Drallströmung erzeugt wird. Eine Düse aus PTFE
im Eintrittsstutzen beschleunigt die Strömung.
Die Temperaturen der Heizbänder werden von darunter angebrachten Temperaturfühlern
gemessen und von der Mikroprozessorsteuerung im Steuerschrank überwacht. Zusätzlich
besitzen die Heizbänder integrierte Temperatursicherungen, die die Heizbänder bei
Temperaturen größer ca. 425 °C abschalten. Schäden am Thermozyklon durch Über-
hitzung werden damit auch bei einem möglichen Ausfall der Elektronik zuverlässig
verhindert.
Der Thermozyklon ist komplett einisoliert und mit einer leicht abnehmbaren Verkleidung
versehen. Damit wird eine gute Wärmeisolation erreicht. Nach Abnehmen der Verkleidung
und Entnahme der Isolierstofffüllung ist die Drallkammer über einen abnehmbaren Deckel
für Inspektionen und eventuelle Reinigungen zugängig.
