- Seite 1 Titelseite MMMBETRIEBSANLEITUNG MMMI B E T R I E B S A N L E I T U N G Flow-X Gas Flow Computer Beschreibung, Installation, Betrieb...
-
Seite 2: Hersteller
© SICK Engineering GmbH. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK Engineering GmbH. B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/V2-0/2021-12 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Flow-X/M Modul LCD-Display ............13 3.8.4 Flow-X Web Schnittstelle ..............14 3.8.5 Anordnung der Touchscreen Bedienoberfläche......14 XML-Schnittstelle ..................16 88017575/1EEU/V2-0/2021-12 | SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... - Seite 4 Modulbildschirm................39 Überprüfung der Messarteinstellung des Drucktransmitter....... 40 Überprüfung von analogen Temperaturtransmittern ........40 B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/V2-0/2021-12 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 5 Spezifikationen für Durchflussberechnung ........44 7.3.3 Unterstützte Geräte ..............45 Stromverbrauch ...................45 Gewicht ......................45 Abmessungen ....................46 Verdrahtungsbeispiel ...................52 88017575/1EEU/V2-0/2021-12 | SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten...
-
Seite 6: Zu Diesem Dokument
Dieses Handbuch richtet sich an Personen, die das Gerät installieren, bedienen und instandhalten. Symbole und Dokumentkonventionen 1.4.1 Warnsymbole Symbol Bedeutung Gefahr (allgemein) Gefahr in explosionsgefährdeten Bereichen B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 7: Warnstufen Und Signalwörter
In jedem Fall sind die geeigneten Sicherungsmaßnahmen, z. B. Netztrennung, Firewalls, Virenschutz und Patchmanagement, immer vom Kunden situationsbedingt selbst umzuset- zen. 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 8: Zu Ihrer Sicherheit
Beachten Sie alle Sicherheitshinweise. ▸ Wenn Sie etwas nicht verstehen: Kontaktieren Sie bitte den SICK-Kundendienst. B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Produktbeschreibung
ISO6551, IP252 und API 5.5. Echte Level-A- und Level-B-Implementierung. Tabelle 1: Eingänge und Ausgänge von Flow-X/M 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 10: Flow-X Gehäuse

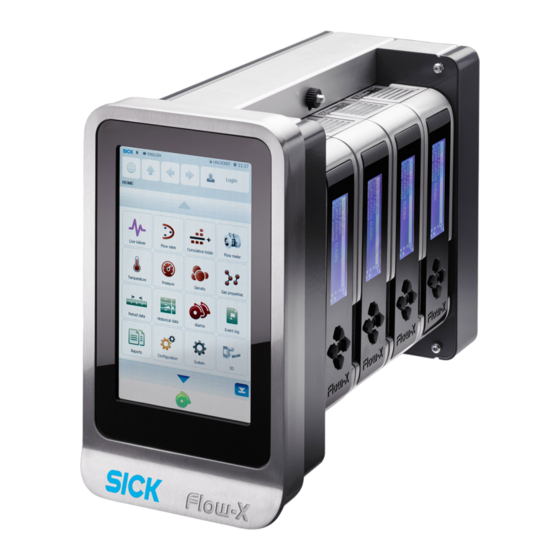

7-Zoll-Touchscreen und kann bis zu 4 Flow-X/M Module aufnehmen. Abb. 2: Flow-X/P Gehäuse inkl. vier Flow-X/M Modulen B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK... -
Seite 11: Flow-X/C
Der Flow-X/T ist ein 7 Zoll Farb-Touchscreen, der in ein Instrumentenpanel eingebaut wer- den kann. Er dient als Bedienerschnittstelle für Flow-X/S. Abb. 5: Flow-X/T 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 12: Typenschild
Der Zugriff auf die Parameter und Funktionen des Flow-X Computer über das Touchscreen oder einen angeschlossenen Computer ist passwortgeschützt. B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK... -
Seite 13: Benutzeroberflächen
4 Geht im Menü nach unten oder ändert einen Wert 5 Alarm-Melder Abb. 8: Flow-X/M LC-Display 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 14: Flow-X Web Schnittstelle
8 Geht zum Menü „Alarms“ 9 Geht eine Seite nach unten Abb. 9: Hauptmenü des Flow-X Flow Computers B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 15: Hauptmenü
Pressure Transmitter Communication Temperature Temperature Transmitter Communication Abb. 10: Menübaum relevanter Menüpunkte des Flow-X Flow Computers 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 16: Xml-Schnittstelle
Einheiten und Aufzählungen ● Eine detaillierte Beschreibung der XML-Schnittstelle von Flow-X kann von SICK angefordert werden. B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 17: Installation
Der Flow-X/C, Flow-X/P1 und Flow-X/S unterstützen mit der Sonderapplikation „3runs“ den Anschluss von bis zu 3 Messstrecken je Gerät. 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 18: Redundanz
Alle Flow-X Modelle benötigen 24 V DC und haben eine integrierte Unterstützung für redun- dante Spannungsversorgung. B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 19: Mechanische Installation
Abb. 11: Flow-X/P Befestigungswinkel und Seitenansicht Flow-X/P montiert Abb. 12: Flow-X/C Befestigungswinkel und Seitenansicht Flow-X/C montiert 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 20: Elektrische Installation
Der Einfachheit halber werden die Details zu den Steckverbindungen zuerst beschrieben. Die Schleifendiagramme und zusätzlichen Anschlusszeichnungen sind nachfolgend zu fin- den. B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 21: Prinzipieller Anschluss
Tabelle 3: Serielle Schnittstelle (RS485) Genauere Angaben zu Kabelspezifikationen entnehmen Sie Abschnitt „Kabelspezifika- tion“ der Betriebsanleitung „FLOWSIC600-XT bzw. FLOWSIC600“. 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 22: Elektrische Anschlüsse
Genauere Informationen zu den vorhandenen Anschlüssen entnehmen Sie Abschnitt „Electrical installation - Connector details“ der Technischen Information „Flow-X Flow- computer“. B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 23: Stromversorgungsstecker
24 V - primär 24 V - sekundär 24 V - sekundär Tabelle 5: Flow-X Stromklemmleiste 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 24: Feldanschlüsse
(0) 4 - 20 mA 24 V out transm. Analog input signal Analog output common B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... - Seite 25 Analog/HART Input 1 Temperatur- Analog/HART Input 2 transmitter Tabelle 6: 37-Pin Verbindungsanschluss (Flow-X/P und Flow-X/C) 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten...
- Seite 26 24 V out Druck- bzw. Tem- peraturtransmit- 0 V common Tabelle 7: 37-Pin Verbindungsanschluss (Flow-X/S) B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 27: 9-Pin D-Sub Verbindungsanschluss (Serielle Kommunikation)
Modul der „erste” Flowcomputer in einer Multimodul-Konfiguration ist. „Erste” bedeutet der erste im Software-Programm, dies entspricht nicht unbedingt der physikalischen Position innerhalb des Racks. 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 28: Inbetriebnahme
Bei Änderungen mittels des Modulbildschirmes ist es nötig, sich im Menü „Login“ mit Ihrer Pin anzumelden. Abb. 23: Menü „Login“ Flow-X/M Modul LCD-Display B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 29: Anschluss Von Geräten Mit Hart Protokoll
Der Wert von „Analog input 2 value“ muss bei 4 mA stehen. Beachten Sie: Geringe Abweichungen sind möglich (typisch <= +/-0.01mA). Abb. 26: IO/Diagnostics/Analog inputs (Temperatursensor) 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 30: Anschluss Von Analoggeräten
3 Den Wert für „Analog input 1 zero scale“ auf den minimalen Wert des Messbereiches des Drucktransmitters stellen. Abb. 28: IO/Diagnostics/Analog inputs B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 31: Temperaturtransmitter
Wenn der „Communication Status“ auf „OK“ gesetzt ist, ist im Flowcomputer bereits die richtige Geräte-ID gesetzt. Abb. 29: Menüpunkt „Communication/Flowsic600-XT Flow Meter/FLOWSIC600-XT Communication“ 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... - Seite 32 7 Überprüfen ob für die einzelnen Pfade Werte angezeigt werden. Abb. 31: Menüpunkt „Communication/Flowsic600-XT Flow Meter/Flowsic600-XT Path Data“ B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 33: Drucksensor
5 Überprüfen ob der Flowcomputer unter „Meter pressure“ Daten vom Drucktransmitter erhält. Abb. 33: Menüpunkt „Live Values/Run“ 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 34: Temperaturtransmitter
5 Überprüfen ob der Flow-X Flow Computer unter „Meter temperature“ Daten vom Tempe- raturtransmitter erhält. B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 35: Eichtechnische Einstellungen
Wenn der Gasdurchflusszähler über diesem Wert liegt, dann wird der entsprechende Alarm ausgelöst Tabelle 10: Eichtechnische Einstellungen 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 36: Fehlersuche
„FLOWgate™“ der Betriebsanleitung des FLOWSIC600-XT. Graphische Bedienoberfläche von FLOWgate™ Abb. 36: Graphische Bedienoberfläche von FLOWgate™ B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... - Seite 37 5 Bei "Testfrequenz" oder Testdurchfluss einen beliebigen Wert eingeben und den Schiebeschalter auf "gestartet" schieben. Abb. 38: Durchflussrate festlegen 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten...
-
Seite 38: Schnittstellenkonfigurationen Des Gaszähleranschlusses
Die Einstellungen an der Schnittstelle werden erst effektiv, wenn wieder in den „Messbe- trieb“ gewechselt wird. Abweichende Konfigurationen sind im Flow-X Flow Computer und im FLOWSIC600-XT einzustellen. B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 39: Konfiguration Mit Flow-X Flow Computer, Webserver Oder Modulbildschirm
2 Die Baudrate, Data Bits, Parity und Stop Bits auf die in MEPAFLOW600 CBM gesetzten Werte ändern. Abb. 41: Menüpunkt „System/Modules/Module 1/COM Ports/COM1“ 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 40: Überprüfung Der Messarteinstellung Des Drucktransmitter
3 Den Wert für „Analog input 2 zero scale“ auf den minimalen Anzeigewert des Tempera- turtransmitters setzen. B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 41: Anhang
Echtzeituhr mit interner Lithiumzelle, Genauigkeit besser als 1 s/Tag Tabelle 11: Allgemeine Vorgaben Weitere Spezifikationen 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... - Seite 42 Mindestens 10 Jahre EN 61326-1997 Industriestandorte EN 55011 Gehäuse EN 60950 Tabelle 12: Weitere Spezifikationen B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 43: Flow-X/M E/A-Spezifikationen
Gesamtzahl der Digitaleingänge + Digitalausgänge + Impulsausgänge + Dichte-Eingänge?? + Messwertgebereingänge = 16. Tabelle 14: Digitalspezifikationen 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 44: Spezifikationen Für Durchflussberechnung
● Prüfsteuerung ● Batch-Steuerung ● Alle üblichen Spreadsheet-Funktionen zur Erzielung maximaler Flexibilität. Tabelle 17: Standard-Durchflussberechnungen B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... -
Seite 45: Unterstützte Geräte
6,3 kg (13,9 lbs) Flow-X/P4 7,2 kg (15,9 lbs) Tabelle 21: Gewicht der kombinierten Produkte 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten... -
Seite 46: Abmessungen
ANHANG Abmessungen Rückansicht Vorderansicht Seitliche Ansicht Abb. 42: Abmessung Flow-X/P B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... - Seite 47 ANHANG Vorderansicht Rückansicht Abmessung Flow-X/C 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten...
- Seite 48 Seitliche Ansicht Abb. 43: Abmessungen der Flow-X/P Wandhalterung Seitliche Ansicht Abb. 44: Abmessungen der Flow-X/C Wandhalterung B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten...
- Seite 49 ANHANG Abb. 45: Abmessungen Flow-X/T Abb. 46: Horizontale Abmessungen vonFlow-X/S 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten...
- Seite 50 ANHANG Abb. 47: Vertikale Abmessungen von Flow-X/S Abb. 48: Wandmontage-Abmessungen von Flow-X/S B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten...
- Seite 51 ANHANG Abb. 49: Wandmontage-Abmessungen von Flow-X/S, seitliche Ansicht 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten...
-
Seite 52: Verdrahtungsbeispiel
ANHANG Verdrahtungsbeispiel B E T R I E B S A N L E I T U N G | Flow-X 88017575/1EEU/2021-12| SICK Irrtümer und Änderungen vorbehalten... - Seite 53 ANHANG 88017575/1EEU/2021-12| SICK B E T R I E B S A N L E I T U N G | Flow-X Irrtümer und Änderungen vorbehalten...
