Inbetriebnahme und Parametrierung
Gebläseeinheit in Betrieb nehmen
4.1.2
Flexiblen Schlauch NW 40 (Lieferumfang der Gebläseeinheit) an den Stutzen am Ejek-
tor (S. 40, Bild 20) und den Y-Verteiler der Gebläseeinheit aufstecken und mit Spann-
band sichern.
Tür des Steuerschrankes der Mess- und Steuereinheit öffnen und Hauptschalter (1)
einschalten (Bild 21). Der Motorschutzschalter (2) muss in Stellung "ON" sein.
Arbeitsweise der Gebläseeinheit überprüfen, dazu den Schalter (3) am Leistungsrelais
(4) in Stellung "I" schieben und halten. Die angesaugte Luft muss am Ejektor am Stut-
zen für die Gasrückführung deutlich fühlbar ausströmen.
Hauptschalter wieder ausschalten.

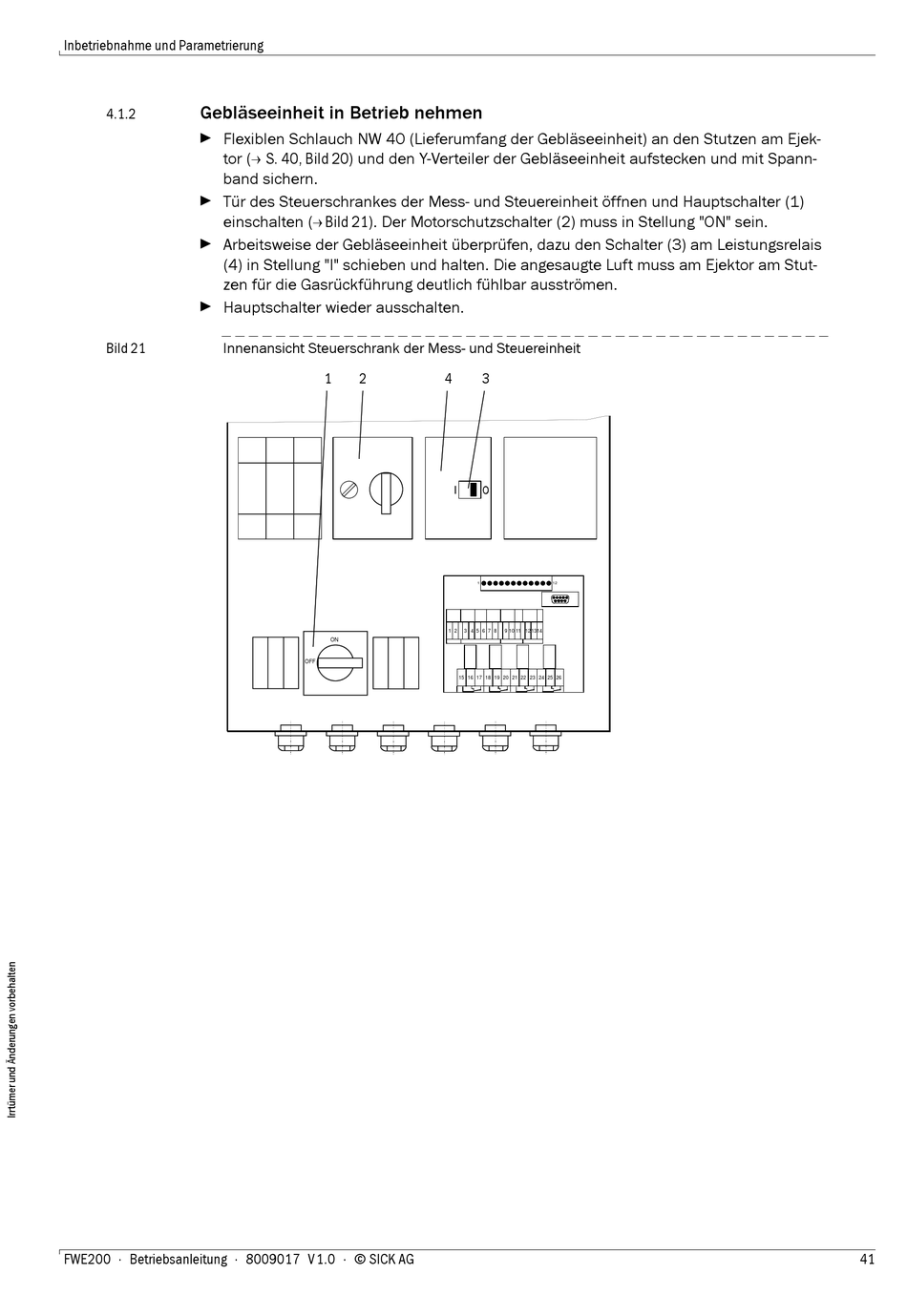

Bild 21
Innenansicht Steuerschrank der Mess- und Steuereinheit
FWE200 · Betriebsanleitung · 8009017 V 1.0 · © SICK AG
1
2
4
I
1
2
3
4
ON
OFF
15
16
3
1
12
5
6
7
8
9
10
11 121314
17
18
19
20
21
22
23
24
25 26
41
