Produktbeschreibung

Sende-/Empfangseinheit

2.3.3.3
Die Sende-/Empfangseinheit besteht aus der Elektronikeinheit mit den optischen und
elektronischen Baugruppen zum Senden und Empfangen des Laserstrahls sowie zur
Signalverarbeitung und -auswertung und der Messsonde.
Die elektrische Verbindung zum Steuerschrank erfolgt über ein 16-poliges Kabel mit
Steckverbinder. Die Versorgungsspannung beträgt 24 V DC. Über den Spülluftstutzen wird
saubere Luft zur Kühlung der Sonde und Reinhaltung der optischen Grenzflächen
zugeführt.

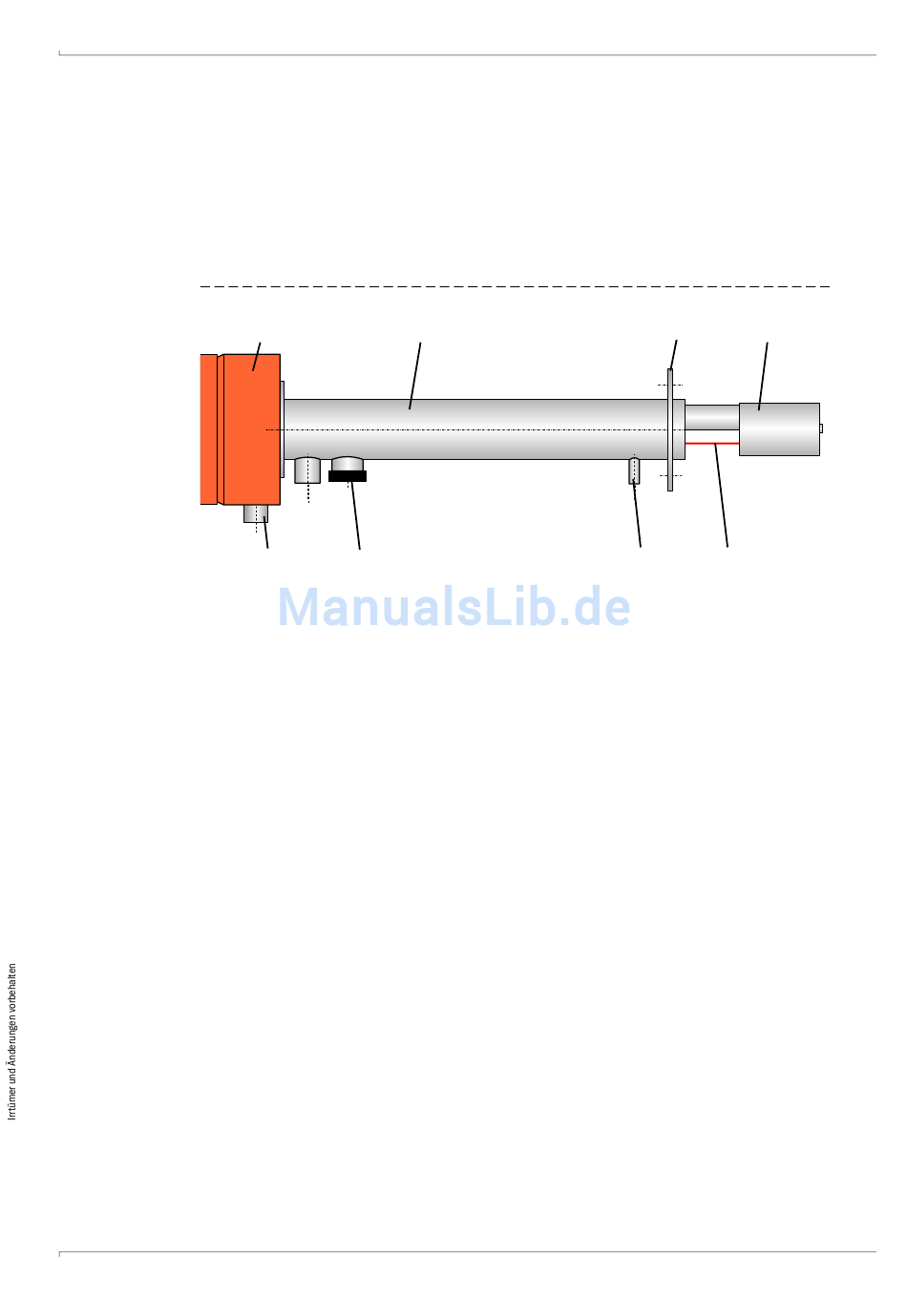

Bild 10
Sende-/Empfangseinheit FWSE200
1
2
3
4

Steuerschrank

2.3.3.4
Der Steuerschrank enthält die elektronischen Baugruppen für die Steuerung und Regelung
aller Gerätefunktionen. Dazu gehören:
An- und Abfahren des FWE200
Temperaturregelung und -überwachung für Heizung Thermozyklon
Kontrolle Durchfluss Messgas
Überwachung und Steuerung der Gasförderung (Ein-/Ausschalten der Gebläseeinheit)
Erfassung und Bewertung aller Statussignale
Kommunikation mit der Sende-/Empfangseinheit FWSE200
Außerdem
Sicherungen, Motorschutzschalter usw.) für Thermozyklon, Sende-/Empfangseinheit und
Gebläseeinheit sowie die Anschlussklemmen für Analog- und Statussignale untergebracht.
Zur Anzeige der Messwerte und Statusmeldungen ist ein zweizeiliges LC-Display
vorhanden. Der Betriebszustand wird außerdem durch zwei LED signalisiert (grün =
Betrieb, rot = Störung).
Parametrierung, Messwertabfrage und Diagnose/Test sind auf einfache Weise durch
Verbindung des FWE200 über die RS232-Schnittstelle auf der E/A-Platine mit dem Bedien-
und Parametrierprogramm MEPA-FW via Laptop/PC möglich.
FWE200 · Betriebsanleitung · 8009017 V 1.0 · © SICK AG
1
5
6
Elektronikeinheit
Schutzrohr
Flansch
Sondenkopf mit Empfangsoptik
sind
im
Steuerschrank
2
5
Steckverbinder für Signalkabel
6
Reinigungsöffnung für Sendeoptik
7
Spülluftstutzen
8
Laserstrahl
die
Anschlusselemente
3
4
7
8
(Anschlussklemmen,
23
