Reparaturarbeiten

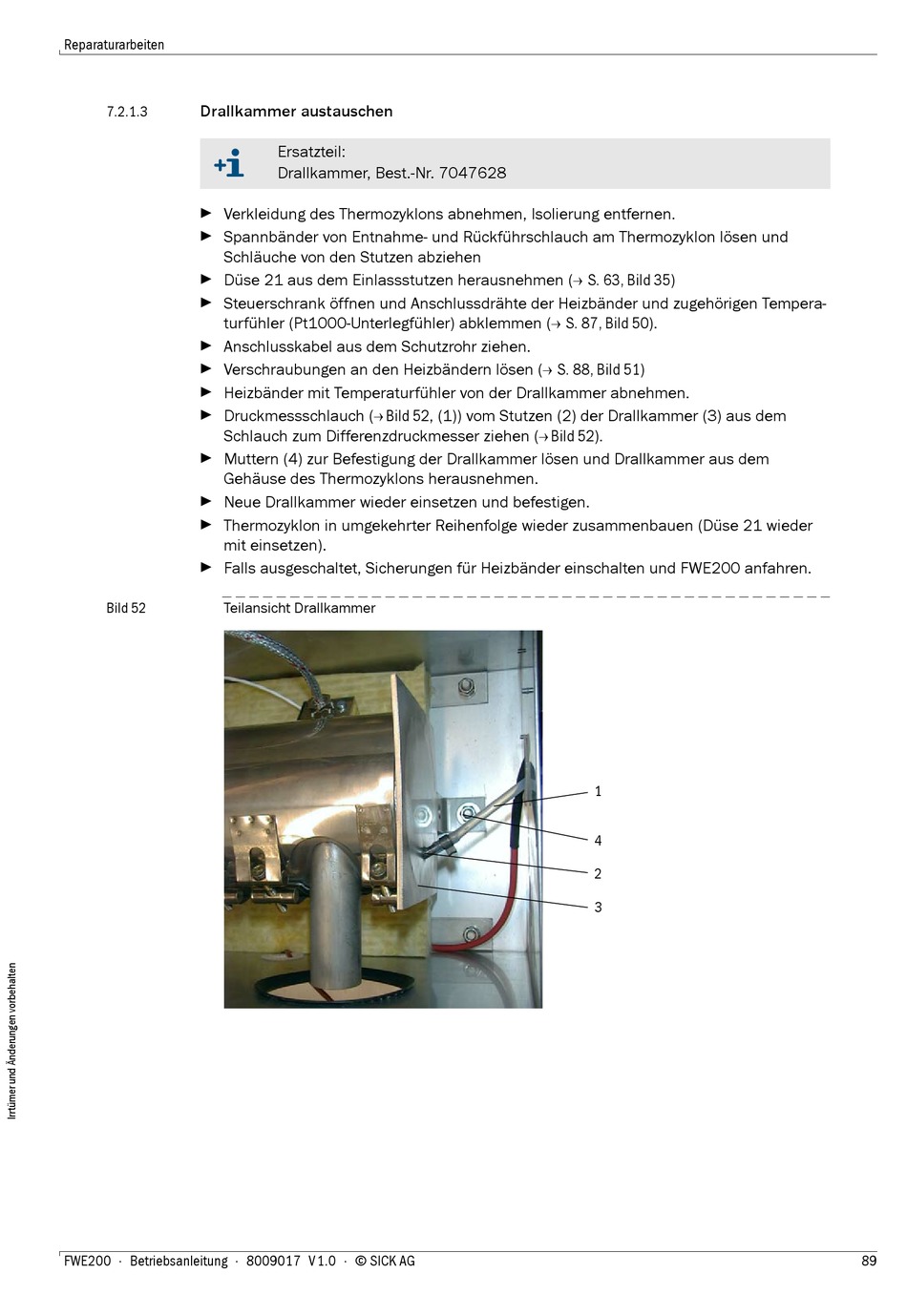

Drallkammer austauschen
7.2.1.3
Verkleidung des Thermozyklons abnehmen, Isolierung entfernen.
Spannbänder von Entnahme- und Rückführschlauch am Thermozyklon lösen und
Schläuche von den Stutzen abziehen
Düse 21 aus dem Einlassstutzen herausnehmen (S. 63, Bild 35)
Steuerschrank öffnen und Anschlussdrähte der Heizbänder und zugehörigen Tempera-
turfühler (Pt1000-Unterlegfühler) abklemmen (S. 87, Bild 50).
Anschlusskabel aus dem Schutzrohr ziehen.
Verschraubungen an den Heizbändern lösen (S. 88, Bild 51)
Heizbänder mit Temperaturfühler von der Drallkammer abnehmen.
Druckmessschlauch (Bild 52, (1)) vom Stutzen (2) der Drallkammer (3) aus dem
Schlauch zum Differenzdruckmesser ziehen (Bild 52).
Muttern (4) zur Befestigung der Drallkammer lösen und Drallkammer aus dem
Gehäuse des Thermozyklons herausnehmen.
Neue Drallkammer wieder einsetzen und befestigen.
Thermozyklon in umgekehrter Reihenfolge wieder zusammenbauen (Düse 21 wieder
mit einsetzen).
Falls ausgeschaltet, Sicherungen für Heizbänder einschalten und FWE200 anfahren.
Bild 52
Teilansicht Drallkammer
FWE200 · Betriebsanleitung · 8009017 V 1.0 · © SICK AG
Ersatzteil:
Drallkammer, Best.-Nr. 7047628
1
4
2
3
89
