3 SYSTEMBESCHREIBUNG
3.5

Messwertaufnahme und Datenverarbeitung

36
E R G Ä N Z E N D E B E T R I E B S A N L E I T U N G | VMS4200-x/5200-x MID

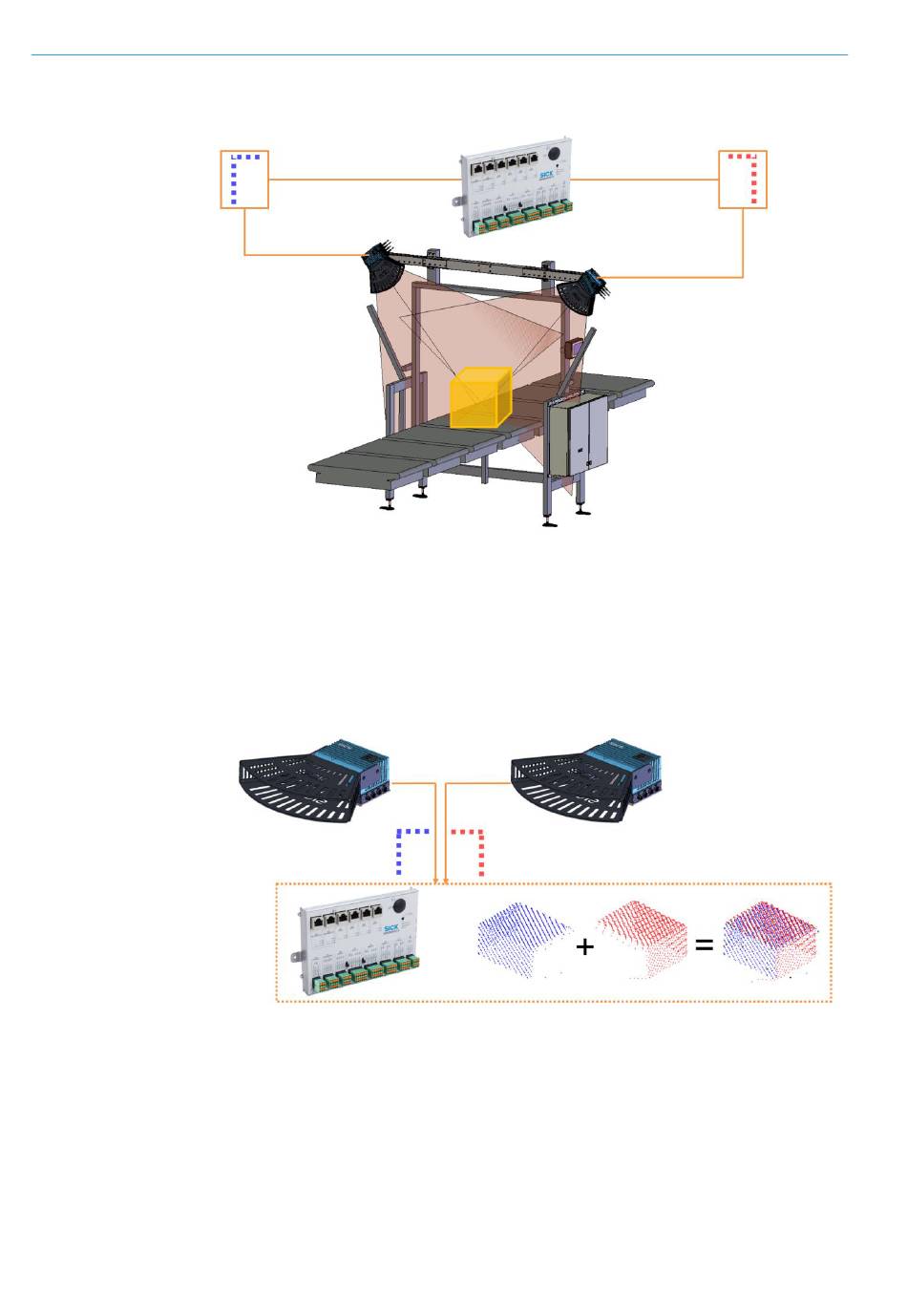

Abb. 29: Messpunktermittlung des VMS4200-x/5200-x MID
• Aktivierung des Messvorgangs durch das Cross Belt-Signal.
• Die beiden LiDAR-Sensoren spannen einen zweidimensionalen Messbereich auf und
tasten darin berührungslos die Oberfläche des Objekts auf der Cross Belt-
Fördertechnik ab.
• Sie übergeben die ermittelten Messpunkte zyklisch zur weiteren Bearbeitung an den
SIM2000-2 Prime Controller.
Abb. 30: 3D-Modellbildung im SIM2000-2 Prime Controller
• Dort entsteht unter Berücksichtigung der ermittelten Geschwindigkeit des
Förderelements und der jeweiligen Position des Objekts auf dem Band ein räumliches
Modell.
• Der SIM2000-2 Prime Controller berechnet Länge, Breite und Höhe des kleinsten
umhüllenden Quaders. Mithilfe der Dimensionswerte kann das Volumen des Quaders
berechnet werden.
• Die Messergebnisse werden im abrechnungsrelevanten Betrieb des VMS5200-x MID
auf einem separaten LFT-Display angezeigt.
