Freies Chlor oder gesamt ver‐
fügbares Chlor
Das Kalibrieren des Nullpunkts ist
nicht notwendig.
Steilheit: Mögliche Kalibrierung im
Bereich: 20 % ... 300 %.
Eine Steilheit unter 70 %, weist auf
eine Verblockung der Membran hin.
Beachten Sie hierzu die Betriebsan‐
leitung Ihres Sensors.
Eine Steilheit von über 150 % bei den
Sensoren CLE3/CLE3.1, weist auf
oberflächenaktive Komponenten
(Tenside) im Messwasser hin. Ein
Membrantausch bringt dann nur kurz‐
zeitig eine Besserung. Das Vorhan‐
densein von Tensiden im Wasser
muss verhindert werden. Wenn sich
Tenside nicht vermeiden lassen, dann
einen geeigneten Sensor einsetzen,
z. B. einen Sensor Typ CBR.

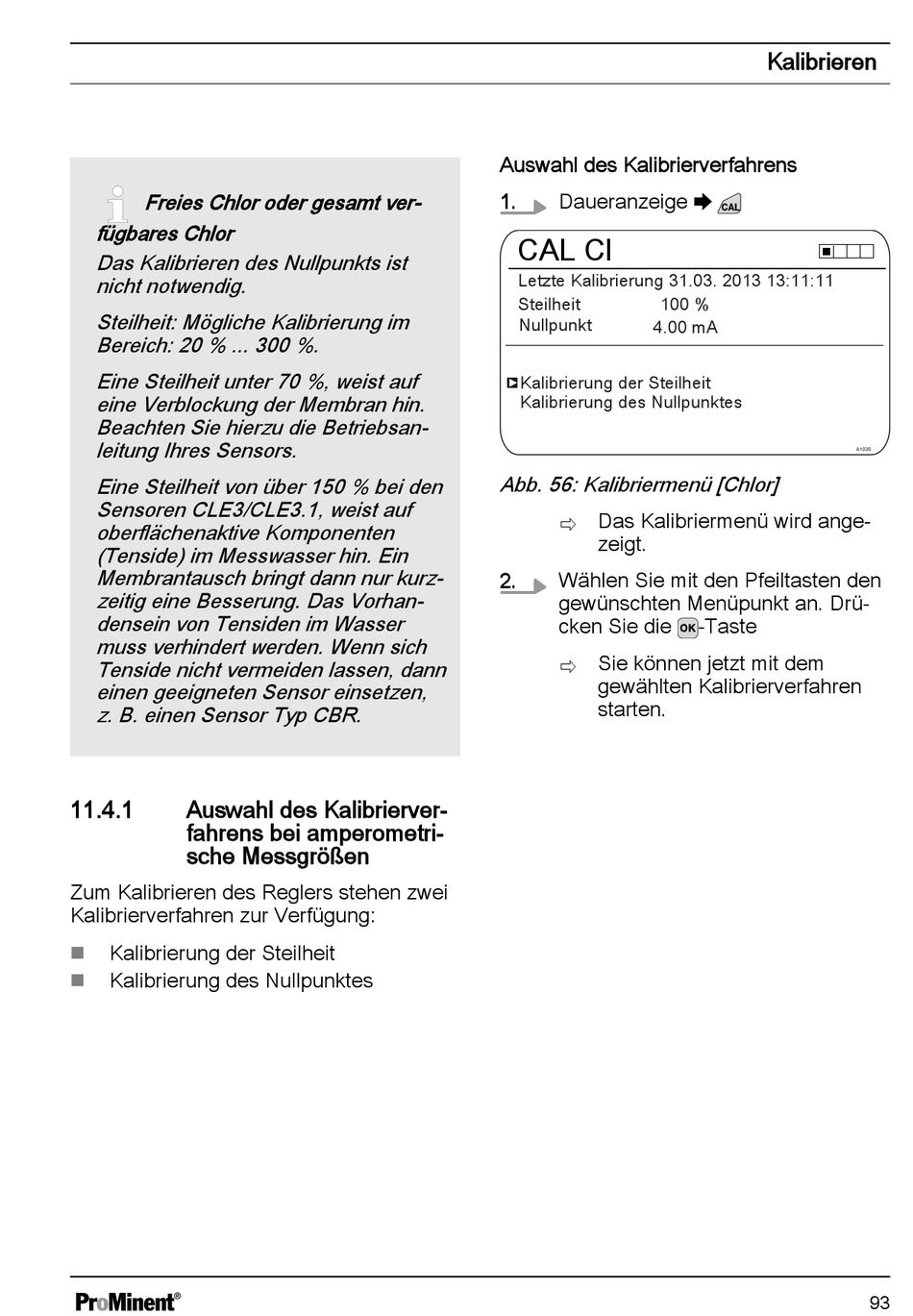

11.4.1
Auswahl des Kalibrierver‐
fahrens bei amperometri‐
sche Messgrößen
Zum Kalibrieren des Reglers stehen zwei
Kalibrierverfahren zur Verfügung:
Kalibrierung der Steilheit
n
Kalibrierung des Nullpunktes
n
Auswahl des Kalibrierverfahrens
1.
Daueranzeige ➨
CAL Cl
Letzte Kalibrierung 31.03. 2013 13:11:11
Steilheit
100 %
Nullpunkt
4.00 mA
Kalibrierung der Steilheit
Kalibrierung des Nullpunktes
Abb. 56: Kalibriermenü [Chlor]
ð Das Kalibriermenü wird ange‐
zeigt.
2.
Wählen Sie mit den Pfeiltasten den
gewünschten Menüpunkt an. Drü‐
cken Sie die
ð Sie können jetzt mit dem
gewählten Kalibrierverfahren
starten.
Kalibrieren
A1039
-Taste
93
