Kalibrieren
Sensorabgleich in Puffer 2
Sensorspannung
Puffertemperatur
Stabilität
ausreichend
Weiter mit <CAL>

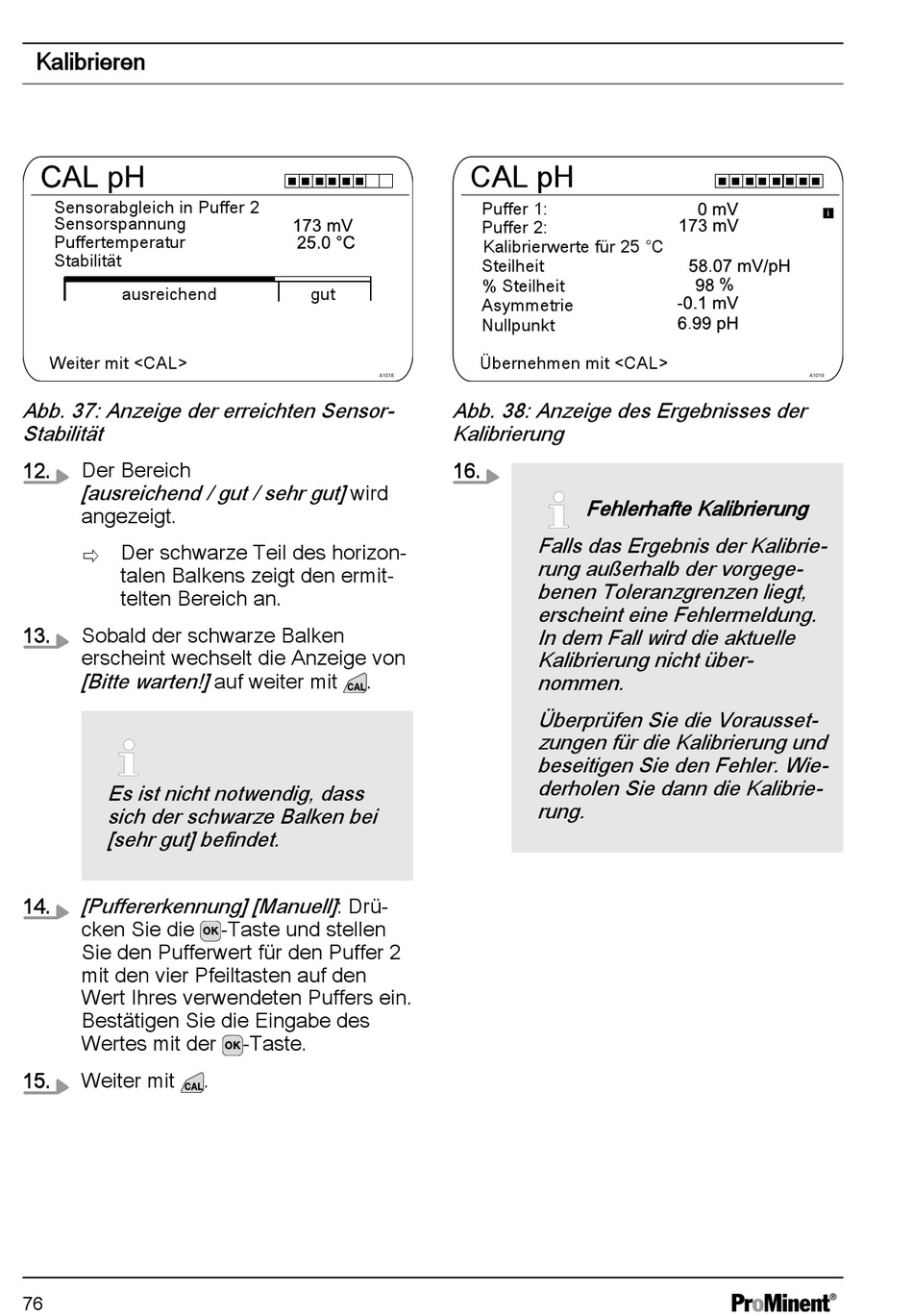

Abb. 37: Anzeige der erreichten Sensor-
Stabilität
12.
Der Bereich
[ausreichend / gut / sehr gut] wird
angezeigt.
ð Der schwarze Teil des horizon‐
talen Balkens zeigt den ermit‐
telten Bereich an.
13.
Sobald der schwarze Balken
erscheint wechselt die Anzeige von
[Bitte warten!] auf weiter mit
Es ist nicht notwendig, dass
sich der schwarze Balken bei
[sehr gut] befindet.
[Puffererkennung] [Manuell] : Drü‐
14.
cken Sie die
Sie den Pufferwert für den Puffer 2
mit den vier Pfeiltasten auf den
Wert Ihres verwendeten Puffers ein.
Bestätigen Sie die Eingabe des
Wertes mit der
15.
Weiter mit
76
gut
.
-Taste und stellen
-Taste.
.
CAL pH
Puffer 1:
Puffer 2:
Kalibrierwerte für 25 °C
Steilheit
% Steilheit
Asymmetrie
Nullpunkt
Übernehmen mit <CAL>
A1018
Abb. 38: Anzeige des Ergebnisses der
Kalibrierung
16.
Falls das Ergebnis der Kalibrie‐
rung außerhalb der vorgege‐
benen Toleranzgrenzen liegt,
erscheint eine Fehlermeldung.
In dem Fall wird die aktuelle
Kalibrierung nicht über‐
nommen.
Überprüfen Sie die Vorausset‐
zungen für die Kalibrierung und
beseitigen Sie den Fehler. Wie‐
derholen Sie dann die Kalibrie‐
rung.
Fehlerhafte Kalibrierung
A1019
