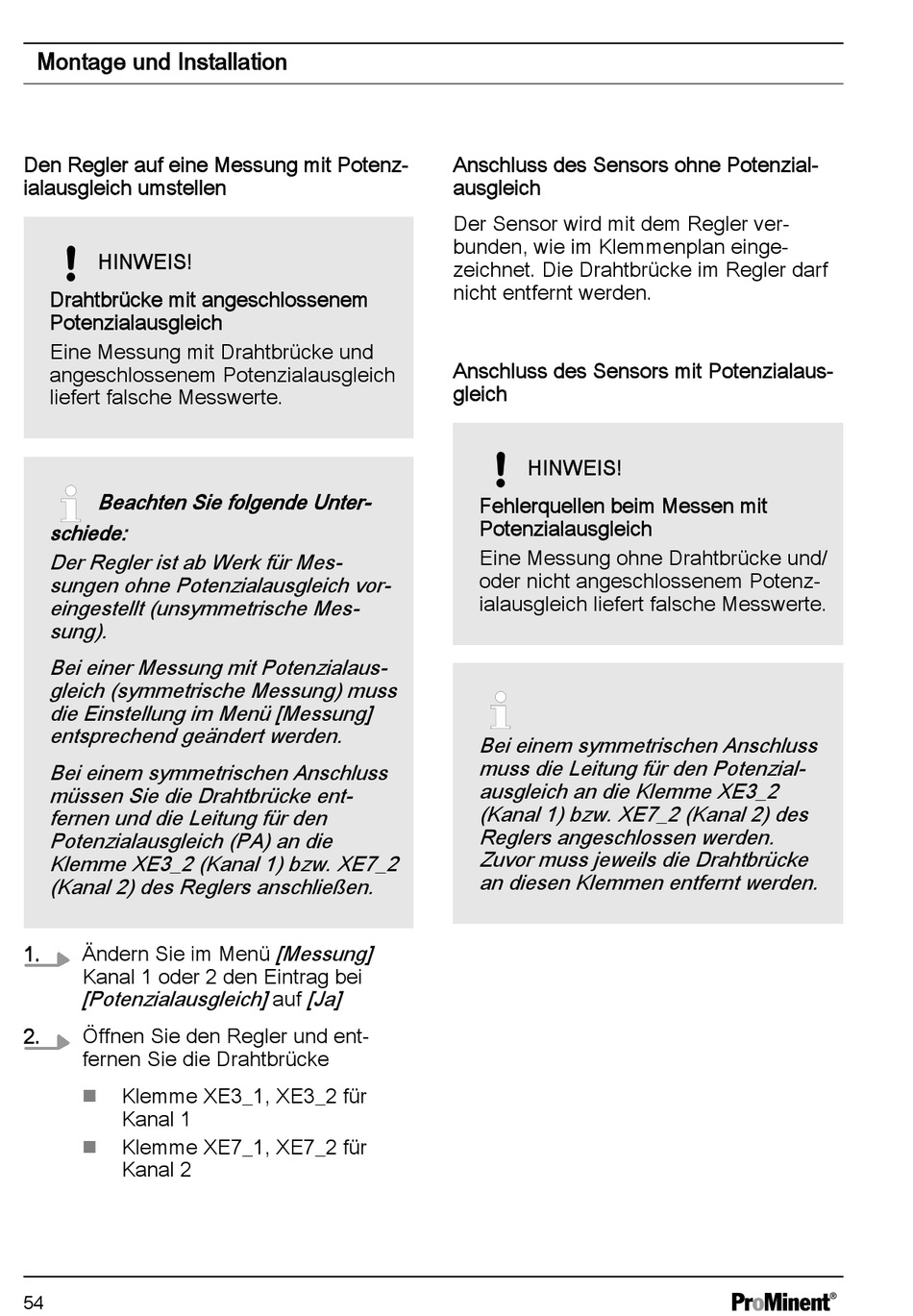

Montage und Installation
Den Regler auf eine Messung mit Potenz‐
ialausgleich umstellen
HINWEIS!
Drahtbrücke mit angeschlossenem
Potenzialausgleich
Eine Messung mit Drahtbrücke und
angeschlossenem Potenzialausgleich
liefert falsche Messwerte.
Beachten Sie folgende Unter‐
schiede:
Der Regler ist ab Werk für Mes‐
sungen ohne Potenzialausgleich vor‐
eingestellt (unsymmetrische Mes‐
sung).
Bei einer Messung mit Potenzialaus‐
gleich (symmetrische Messung) muss
die Einstellung im Menü [Messung]
entsprechend geändert werden.
Bei einem symmetrischen Anschluss
müssen Sie die Drahtbrücke ent‐
fernen und die Leitung für den
Potenzialausgleich (PA) an die
Klemme XE3_2 (Kanal 1) bzw. XE7_2
(Kanal 2) des Reglers anschließen.
1.
Ändern Sie im Menü
Kanal 1 oder 2 den Eintrag bei
[Potenzialausgleich] auf [Ja]
2.
Öffnen Sie den Regler und ent‐
fernen Sie die Drahtbrücke
Klemme XE3_1, XE3_2 für
n
Kanal 1
Klemme XE7_1, XE7_2 für
n
Kanal 2
54
[Messung]
Anschluss des Sensors ohne Potenzial‐
ausgleich
Der Sensor wird mit dem Regler ver‐
bunden, wie im Klemmenplan einge‐
zeichnet. Die Drahtbrücke im Regler darf
nicht entfernt werden.
Anschluss des Sensors mit Potenzialaus‐
gleich
HINWEIS!
Fehlerquellen beim Messen mit
Potenzialausgleich
Eine Messung ohne Drahtbrücke und/
oder nicht angeschlossenem Potenz‐
ialausgleich liefert falsche Messwerte.
Bei einem symmetrischen Anschluss
muss die Leitung für den Potenzial‐
ausgleich an die Klemme XE3_2
(Kanal 1) bzw. XE7_2 (Kanal 2) des
Reglers angeschlossen werden.
Zuvor muss jeweils die Drahtbrücke
an diesen Klemmen entfernt werden.
