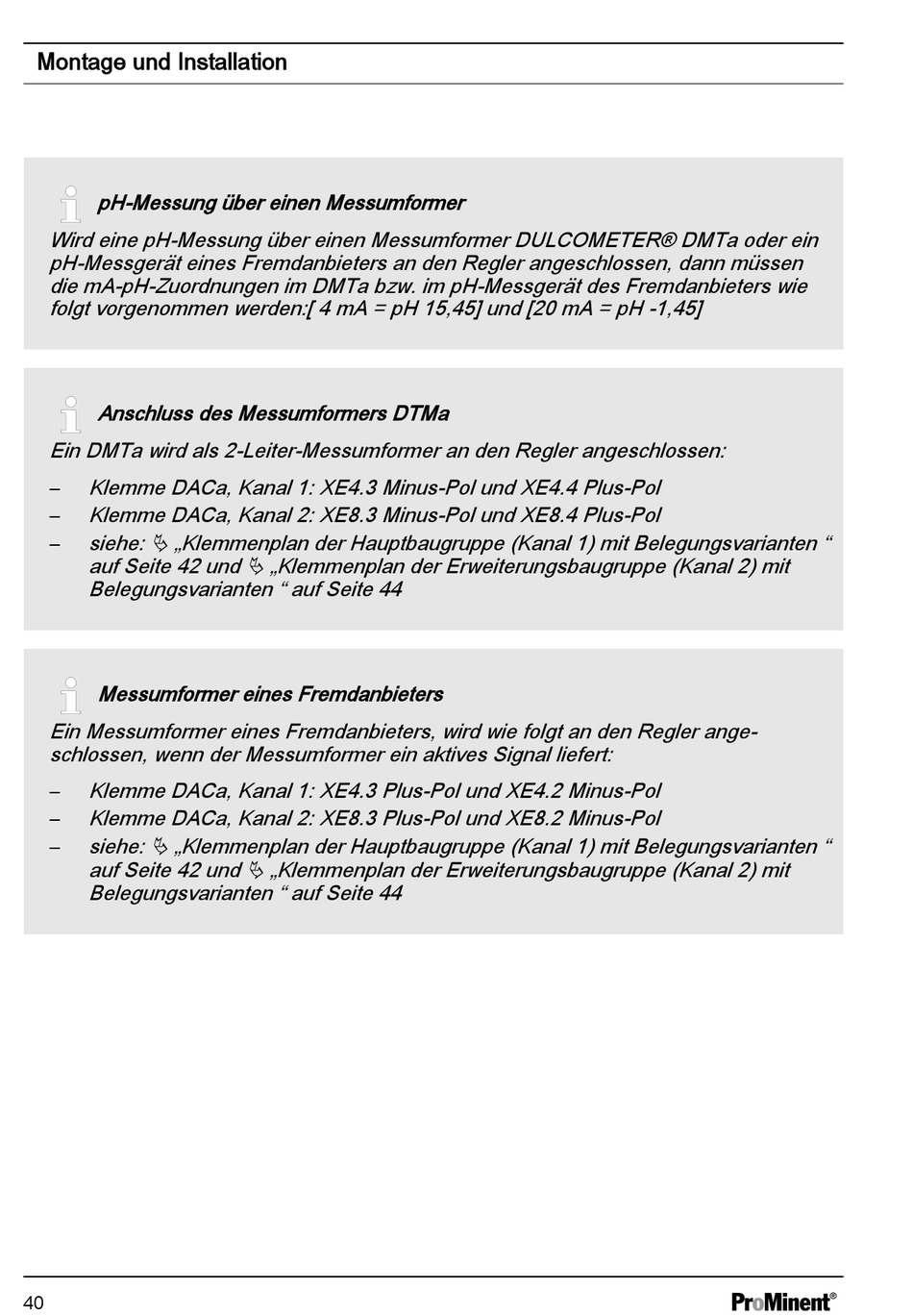

Montage und Installation
pH-Messung über einen Messumformer
Wird eine pH-Messung über einen Messumformer DULCOMETER® DMTa oder ein
pH-Messgerät eines Fremdanbieters an den Regler angeschlossen, dann müssen
die mA-pH-Zuordnungen im DMTa bzw. im pH-Messgerät des Fremdanbieters wie
folgt vorgenommen werden:[ 4 mA = pH 15,45] und [20 mA = pH -1,45]
Anschluss des Messumformers DTMa
Ein DMTa wird als 2-Leiter-Messumformer an den Regler angeschlossen:
Klemme DACa, Kanal 1: XE4.3 Minus-Pol und XE4.4 Plus-Pol
–
Klemme DACa, Kanal 2: XE8.3 Minus-Pol und XE8.4 Plus-Pol
–
siehe: Ä „Klemmenplan der Hauptbaugruppe (Kanal 1) mit Belegungsvarianten "
–
auf Seite 42 und Ä „Klemmenplan der Erweiterungsbaugruppe (Kanal 2) mit
Belegungsvarianten " auf Seite 44
Messumformer eines Fremdanbieters
Ein Messumformer eines Fremdanbieters, wird wie folgt an den Regler ange‐
schlossen, wenn der Messumformer ein aktives Signal liefert:
Klemme DACa, Kanal 1: XE4.3 Plus-Pol und XE4.2 Minus-Pol
–
Klemme DACa, Kanal 2: XE8.3 Plus-Pol und XE8.2 Minus-Pol
–
siehe: Ä „Klemmenplan der Hauptbaugruppe (Kanal 1) mit Belegungsvarianten "
–
auf Seite 42 und Ä „Klemmenplan der Erweiterungsbaugruppe (Kanal 2) mit
Belegungsvarianten " auf Seite 44
40
