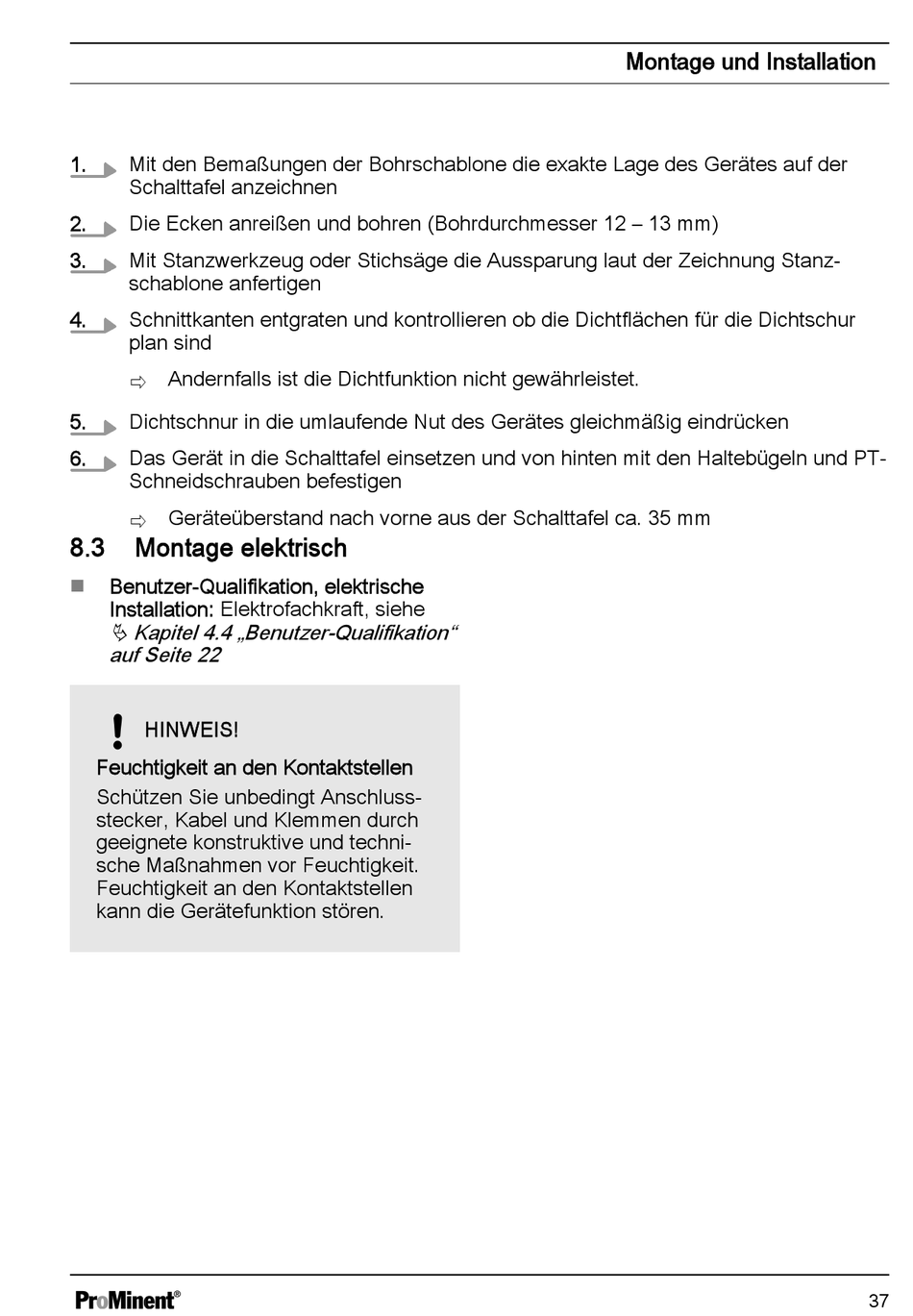

1.
Mit den Bemaßungen der Bohrschablone die exakte Lage des Gerätes auf der
Schalttafel anzeichnen
2.
Die Ecken anreißen und bohren (Bohrdurchmesser 12 – 13 mm)
3.
Mit Stanzwerkzeug oder Stichsäge die Aussparung laut der Zeichnung Stanz‐
schablone anfertigen
4.
Schnittkanten entgraten und kontrollieren ob die Dichtflächen für die Dichtschur
plan sind
ð Andernfalls ist die Dichtfunktion nicht gewährleistet.
5.
Dichtschnur in die umlaufende Nut des Gerätes gleichmäßig eindrücken
6.
Das Gerät in die Schalttafel einsetzen und von hinten mit den Haltebügeln und PT-
Schneidschrauben befestigen
ð Geräteüberstand nach vorne aus der Schalttafel ca. 35 mm
8.3
Montage elektrisch
Benutzer-Qualifikation, elektrische
n
Installation: Elektrofachkraft, siehe
Ä Kapitel 4.4 „Benutzer-Qualifikation"
auf Seite 22
HINWEIS!
Feuchtigkeit an den Kontaktstellen
Schützen Sie unbedingt Anschluss‐
stecker, Kabel und Klemmen durch
geeignete konstruktive und techni‐
sche Maßnahmen vor Feuchtigkeit.
Feuchtigkeit an den Kontaktstellen
kann die Gerätefunktion stören.
Montage und Installation
37
