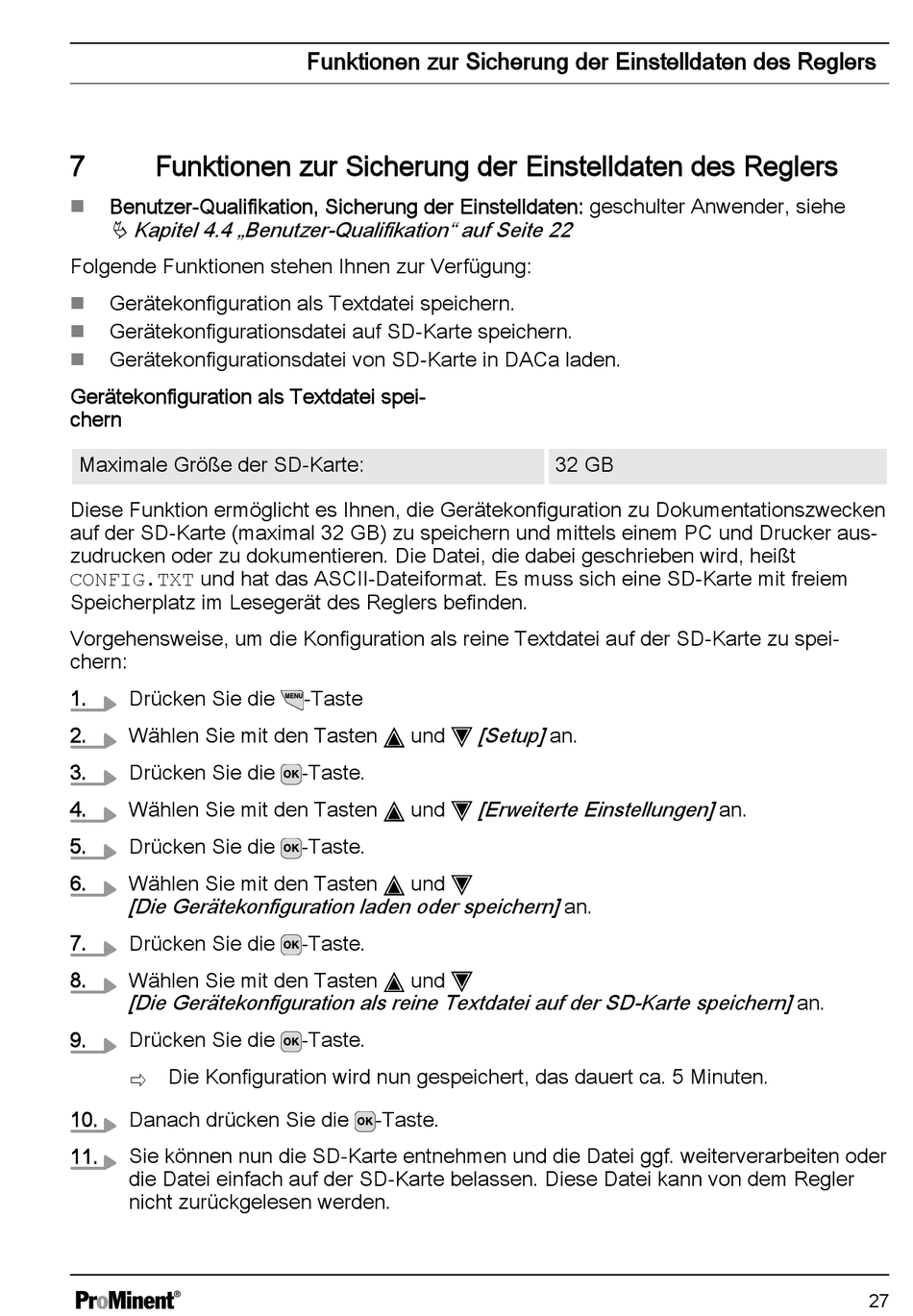

Funktionen zur Sicherung der Einstelldaten des Reglers
Benutzer-Qualifikation, Sicherung der Einstelldaten: geschulter Anwender, siehe
n
Ä Kapitel 4.4 „Benutzer-Qualifikation" auf Seite 22
Folgende Funktionen stehen Ihnen zur Verfügung:
Gerätekonfiguration als Textdatei speichern.
n
Gerätekonfigurationsdatei auf SD-Karte speichern.
n
Gerätekonfigurationsdatei von SD-Karte in DACa laden.
n
Gerätekonfiguration als Textdatei spei‐
chern
Maximale Größe der SD-Karte:
Diese Funktion ermöglicht es Ihnen, die Gerätekonfiguration zu Dokumentationszwecken
auf der SD-Karte (maximal 32 GB) zu speichern und mittels einem PC und Drucker aus‐
zudrucken oder zu dokumentieren. Die Datei, die dabei geschrieben wird, heißt
CONFIG.TXT und hat das ASCII-Dateiformat. Es muss sich eine SD-Karte mit freiem
Speicherplatz im Lesegerät des Reglers befinden.
Vorgehensweise, um die Konfiguration als reine Textdatei auf der SD-Karte zu spei‐
chern:
1.
Drücken Sie die
2.
Wählen Sie mit den Tasten
3.
Drücken Sie die
4.
Wählen Sie mit den Tasten
5.
Drücken Sie die
6.
Wählen Sie mit den Tasten
[Die Gerätekonfiguration laden oder speichern] an.
7.
Drücken Sie die
8.
Wählen Sie mit den Tasten
[Die Gerätekonfiguration als reine Textdatei auf der SD-Karte speichern] an.
9.
Drücken Sie die
ð Die Konfiguration wird nun gespeichert, das dauert ca. 5 Minuten.
10.
Danach drücken Sie die
11.
Sie können nun die SD-Karte entnehmen und die Datei ggf. weiterverarbeiten oder
die Datei einfach auf der SD-Karte belassen. Diese Datei kann von dem Regler
nicht zurückgelesen werden.
Funktionen zur Sicherung der Einstelldaten des Reglers
-Taste
und
-Taste.
und
-Taste.
und
-Taste.
und
-Taste.
-Taste.
32 GB
[Setup] an.
[Erweiterte Einstellungen] an.
27
