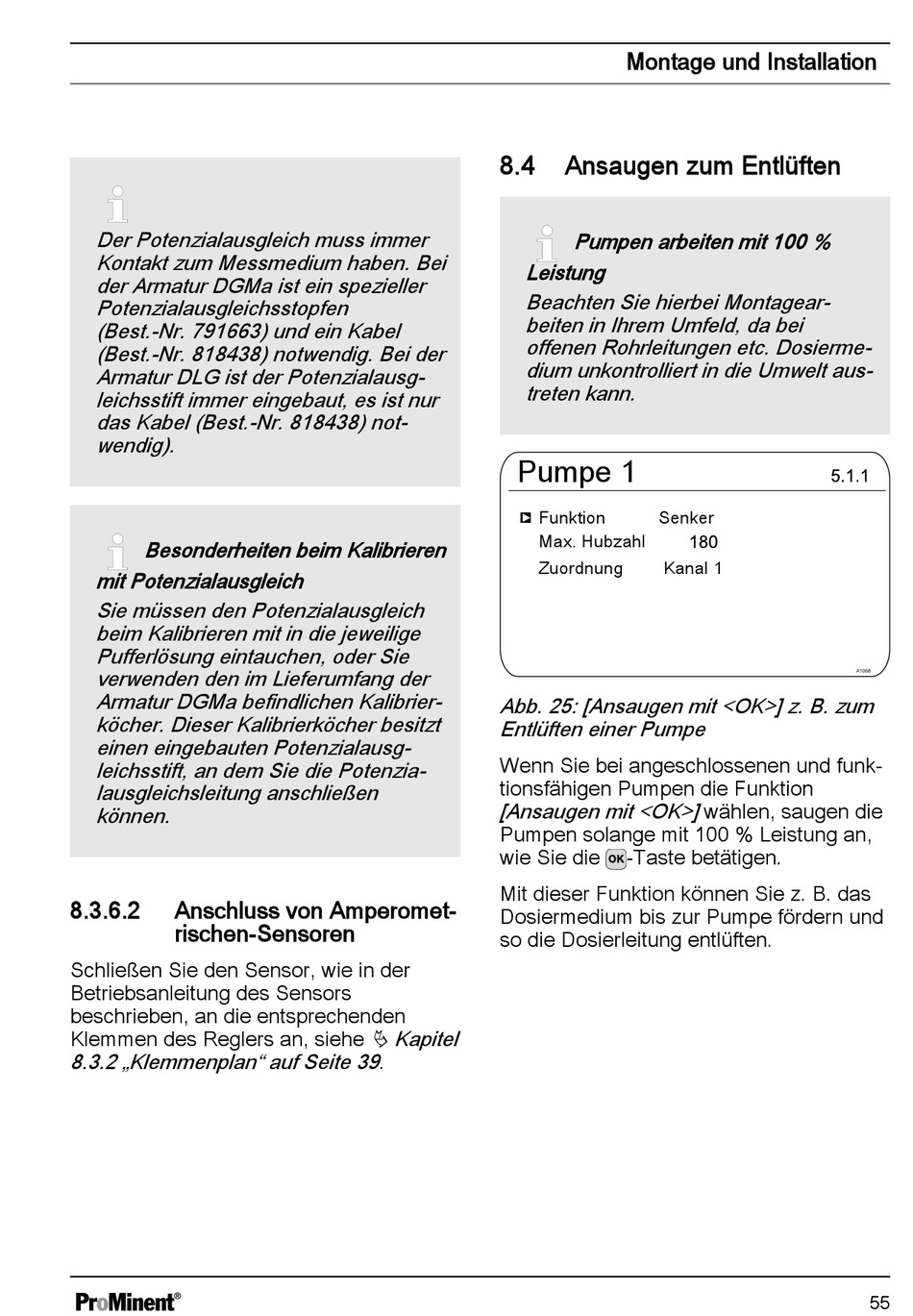

Der Potenzialausgleich muss immer
Kontakt zum Messmedium haben. Bei
der Armatur DGMa ist ein spezieller
Potenzialausgleichsstopfen
(Best.-Nr. 791663) und ein Kabel
(Best.-Nr. 818438) notwendig. Bei der
Armatur DLG ist der Potenzialausg‐
leichsstift immer eingebaut, es ist nur
das Kabel (Best.-Nr. 818438) not‐
wendig).
Besonderheiten beim Kalibrieren
mit Potenzialausgleich
Sie müssen den Potenzialausgleich
beim Kalibrieren mit in die jeweilige
Pufferlösung eintauchen, oder Sie
verwenden den im Lieferumfang der
Armatur DGMa befindlichen Kalibrier‐
köcher. Dieser Kalibrierköcher besitzt
einen eingebauten Potenzialausg‐
leichsstift, an dem Sie die Potenzia‐
lausgleichsleitung anschließen
können.
8.3.6.2
Anschluss von Amperomet‐
rischen-Sensoren
Schließen Sie den Sensor, wie in der
Betriebsanleitung des Sensors
beschrieben, an die entsprechenden
Klemmen des Reglers an, siehe
8.3.2 „Klemmenplan" auf Seite 39 .
8.4
Leistung
Beachten Sie hierbei Montagear‐
beiten in Ihrem Umfeld, da bei
offenen Rohrleitungen etc. Dosierme‐
dium unkontrolliert in die Umwelt aus‐
treten kann.
Pumpe 1
Funktion
Max. Hubzahl
Zuordnung
Abb. 25: [Ansaugen mit <OK>] z. B. zum
Entlüften einer Pumpe
Wenn Sie bei angeschlossenen und funk‐
tionsfähigen Pumpen die Funktion
[Ansaugen mit <OK>] wählen, saugen die
Pumpen solange mit 100 % Leistung an,
wie Sie die
Mit dieser Funktion können Sie z. B. das
Dosiermedium bis zur Pumpe fördern und
so die Dosierleitung entlüften.
Ä Kapitel
Montage und Installation
Ansaugen zum Entlüften
Pumpen arbeiten mit 100 %
Senker
Kanal 1
-Taste betätigen.
