4

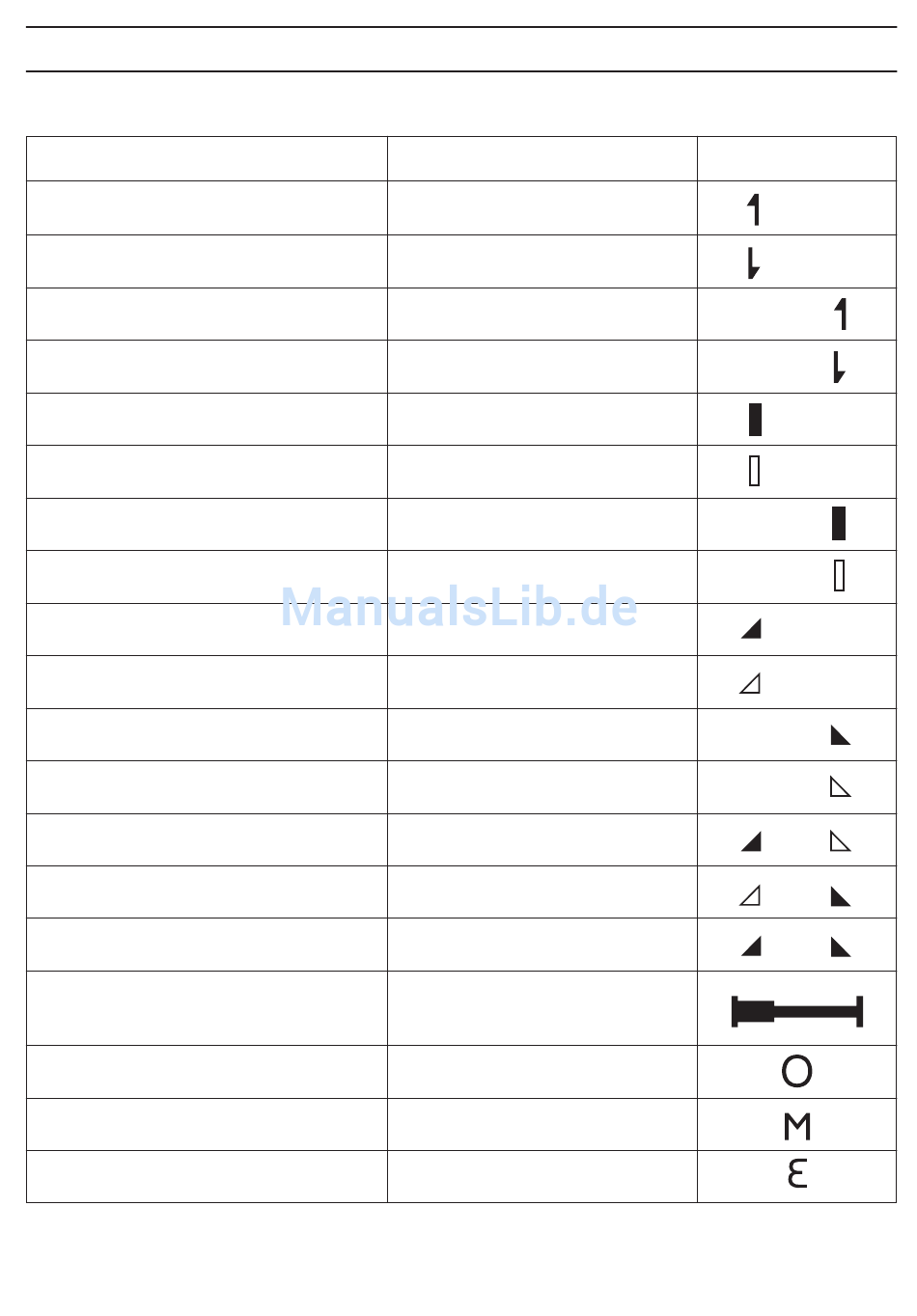

Symbole der Display-Anzeige
Die Display-Anzeige des Reglers DULCOMETER
Bedeutung
Grenzwertverletzung
Relais 1 oben
Relais 1 unten
Relais 2 oben
Relais 2 unten
Dosierpumpe 1 (Lauge)
Ansteuerung aus
Ansteuerung ein
Dosierpumpe 2 (Säure)
Ansteuerung aus
Ansteuerung ein
Magnetventil 1 (Lauge)
Ansteuerung aus
Ansteuerung ein
Magnetventil 2 (Säure)
Ansteuerung aus
Ansteuerung ein
Stellmotor
Ansteuerung Relais öffnen
Ansteuerung Relais schließen
ohne Ansteuerung
Positionsrückmeldung
Stop-Taste gedrückt
Manuelle Dosierung
Fehler
®
D1C verwendet die folgenden Symbole:
Kommentar
Symbol
links
Symbol
links
Symbol
rechts
Symbol
rechts
Symbol
links
Symbol
links
Symbol
rechts
Symbol
rechts
Symbol
links
Symbol
links
Symbol
rechts
Symbol
rechts
Der Balken wächst
von links nach rechts
beim Öffnen
Symbol
5
