12 Servicemode (RS485-Mode)
ACHTUNG

9.1 Applikation MSA501 mit Servicemode

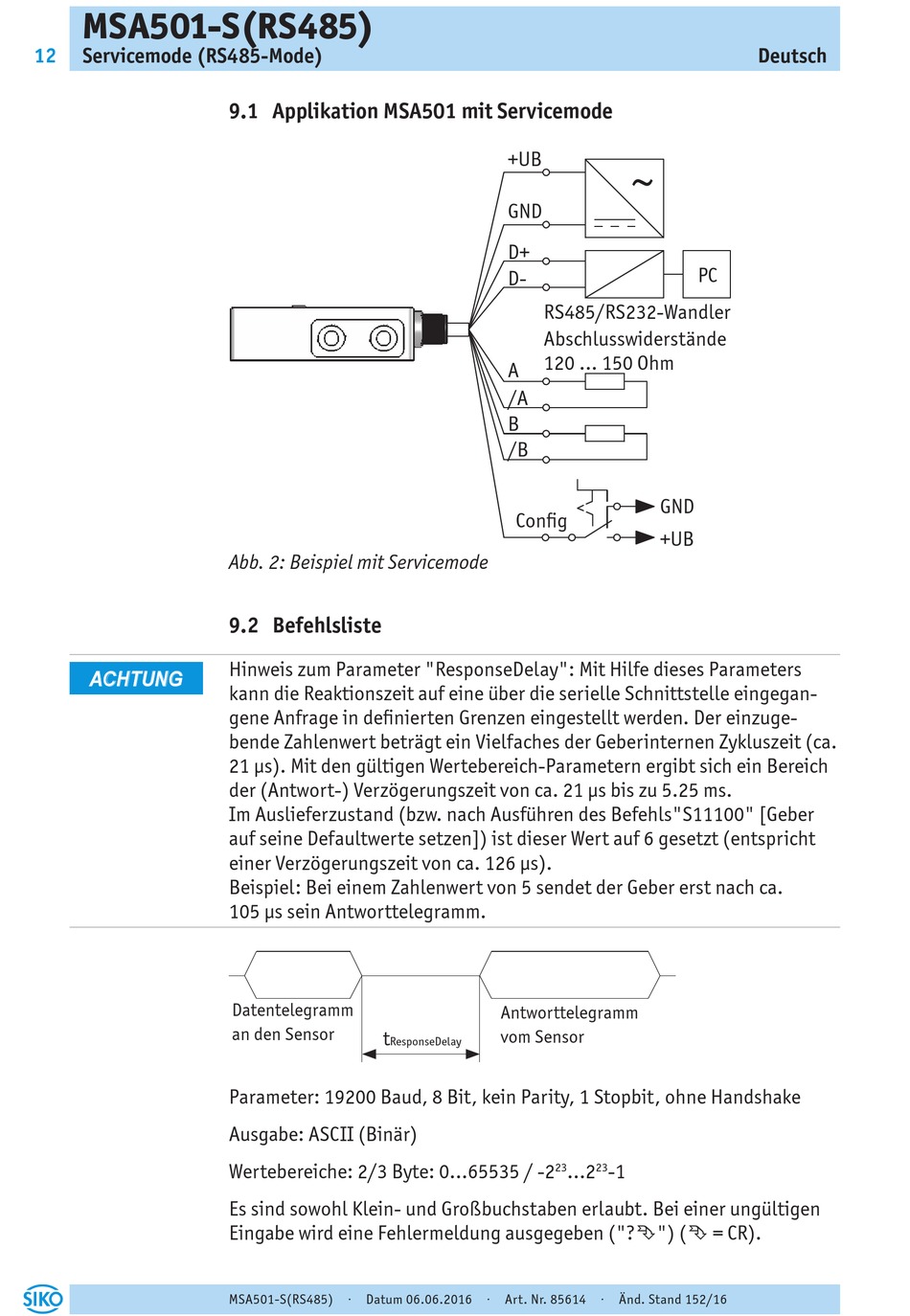

Abb. 2: Beispiel mit Servicemode

9.2 Befehlsliste

Hinweis zum Parameter "ResponseDelay": Mit Hilfe dieses Parameters
kann die Reaktionszeit auf eine über die serielle Schnittstelle eingegan-
gene Anfrage in definierten Grenzen eingestellt werden. Der einzuge-
bende Zahlenwert beträgt ein Vielfaches der Geberinternen Zykluszeit (ca.
21 μs). Mit den gültigen Wertebereich-Parametern ergibt sich ein Bereich
der (Antwort-) Verzögerungszeit von ca. 21 μs bis zu 5.25 ms.
Im Auslieferzustand (bzw. nach Ausführen des Befehls"S11100" [Geber
auf seine Defaultwerte setzen]) ist dieser Wert auf 6 gesetzt (entspricht
einer Verzögerungszeit von ca. 126 μs).
Beispiel: Bei einem Zahlenwert von 5 sendet der Geber erst nach ca.
105 μs sein Antworttelegramm.
Datentelegramm
an den Sensor
t
ResponseDelay
Parameter: 19200 Baud, 8 Bit, kein Parity, 1 Stopbit, ohne Handshake
Ausgabe: ASCII (Binär)
Wertebereiche: 2/3 Byte: 0...65535 / -2
Es sind sowohl Klein- und Großbuchstaben erlaubt. Bei einer ungültigen
Eingabe wird eine Fehlermeldung ausgegeben ("?Ê") (Ê = CR).
