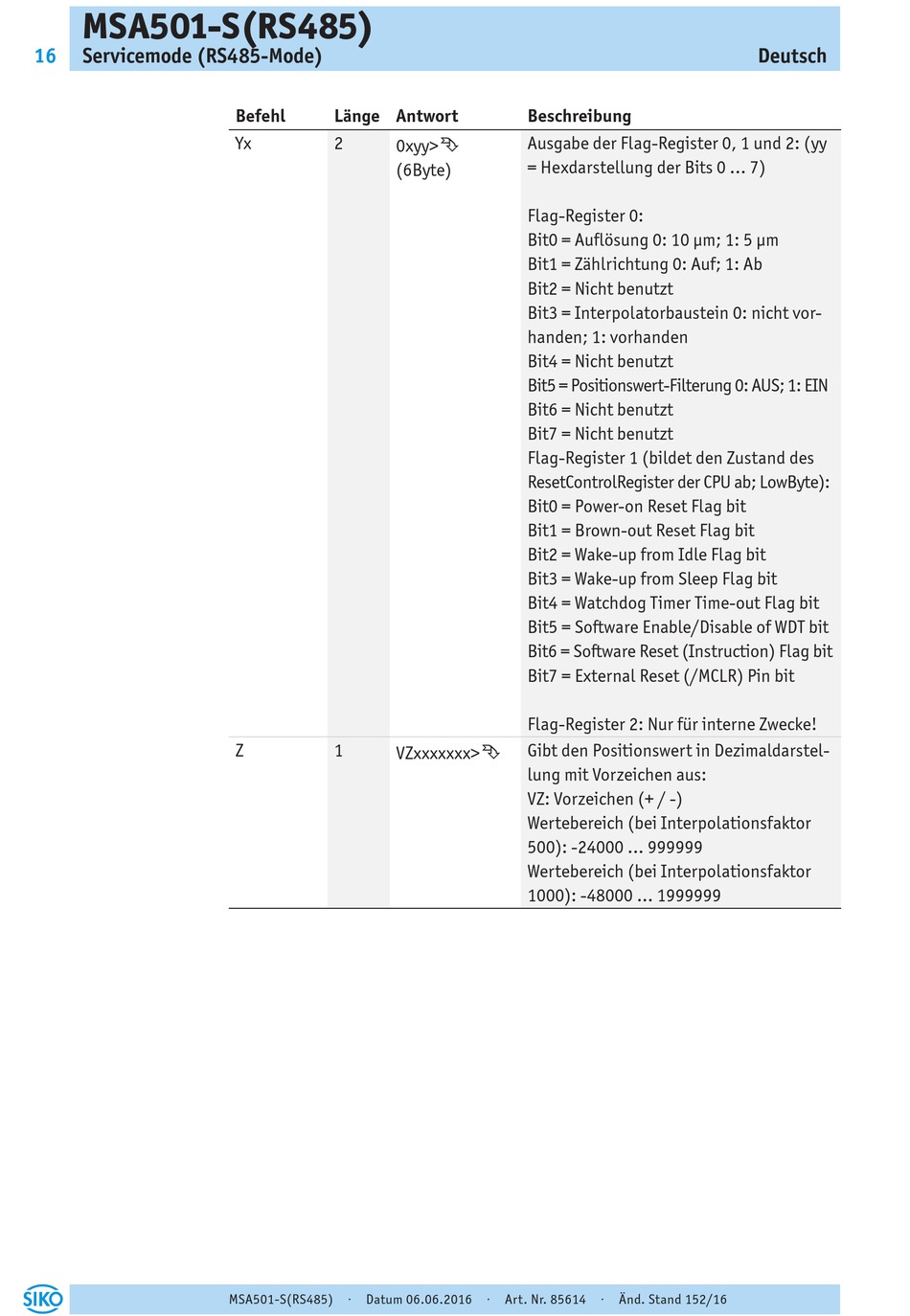

Siko MSA501 Originalmontageanleitung Seite 16

MSA501-S(RS485)
16 Servicemode (RS485-Mode)
Befehl Länge Antwort
Yx 2
0xyy>
(6Byte)
Z 1
VZxxxxxxx>
MSA501-S(RS485) · Datum 06.06.2016 · Art. Nr. 85614 · Änd. Stand 152/16
Beschreibung
Ausgabe der Flag-Register 0, 1 und 2: (yy
Ê
= Hexdarstellung der Bits 0 ... 7)
Flag-Register 0:
Bit0 = Auflösung 0: 10 μm; 1: 5 μm
Bit1 = Zählrichtung 0: Auf; 1: Ab
Bit2 = Nicht benutzt
Bit3 = Interpolatorbaustein 0: nicht vor-
handen; 1: vorhanden
Bit4 = Nicht benutzt
Bit5 = Positionswert-Filterung 0: AUS; 1: EIN
Bit6 = Nicht benutzt
Bit7 = Nicht benutzt
Flag-Register 1 (bildet den Zustand des
ResetControlRegister der CPU ab; LowByte):
Bit0 = Power-on Reset Flag bit
Bit1 = Brown-out Reset Flag bit
Bit2 = Wake-up from Idle Flag bit
Bit3 = Wake-up from Sleep Flag bit
Bit4 = Watchdog Timer Time-out Flag bit
Bit5 = Software Enable/Disable of WDT bit
Bit6 = Software Reset (Instruction) Flag bit
Bit7 = External Reset (/MCLR) Pin bit
Flag-Register 2: Nur für interne Zwecke!
Gibt den Positionswert in Dezimaldarstel-
Ê
lung mit Vorzeichen aus:
VZ: Vorzeichen (+ / -)
Wertebereich (bei Interpolationsfaktor
500): -24000 ... 999999
Wertebereich (bei Interpolationsfaktor
1000): -48000 ... 1999999
