MSA501-S(SSI)
10 Servicemode (RS485-Mode)
ACHTUNG

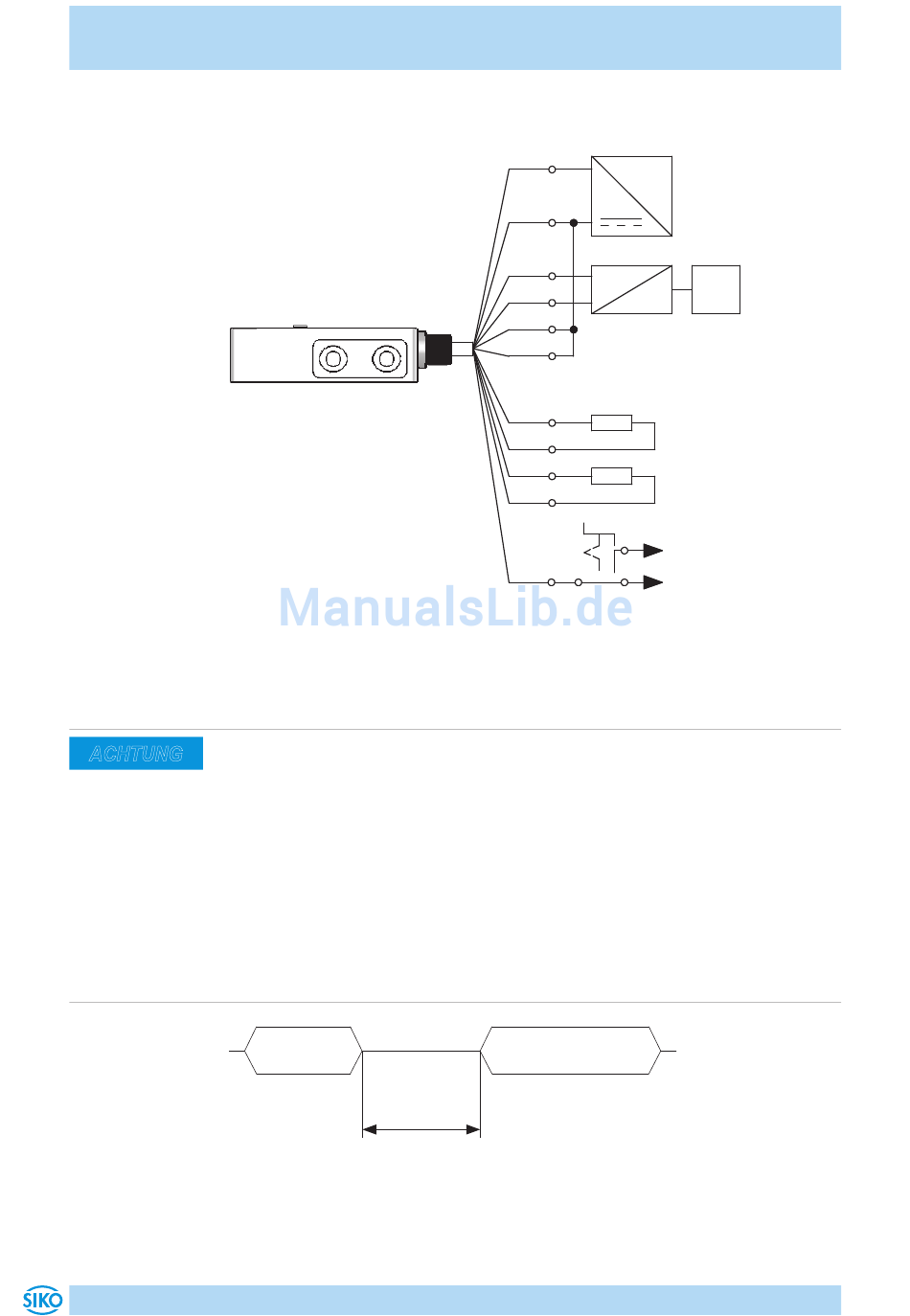

9.1 Applikation MSA501 mit Servicemode

Abb. 2: Beispiel mit Servicemode

9.2 Befehlsliste

Hinweis zum Parameter "ResponseDelay": Mit Hilfe dieses Parameters
kann die Reaktionszeit auf eine über die serielle Schnittstelle eingegan-
gene Anfrage in definierten Grenzen eingestellt werden. Der einzuge-
bende Zahlenwert beträgt ein Vielfaches der Geberinternen Zykluszeit (ca.
21 μs). Mit den gültigen Wertebereich-Parametern ergibt sich ein Bereich
der (Antwort-) Verzögerungszeit von ca. 21 μs bis zu 5.25 ms.
Im Auslieferzustand (bzw. nach Ausführen des Befehls"S11100" [Geber
auf seine Defaultwerte setzen]) ist dieser Wert auf 6 gesetzt (entspricht
einer Verzögerungszeit von ca. 126 μs).
Beispiel: Bei einem Zahlenwert von 5 sendet der Geber erst nach ca.
105 μs sein Antworttelegramm.
Datentelegramm
an den Sensor
t
ResponseDelay
MSA501-S(SSI) · Datum 06.06.2016 · Art. Nr. 85615 · Änd. Stand 152/16
+UB
~
GND
D+
D-
T+
RS485/RS232-
T-
Wandler
Abschlusswiderstände
120 ... 150 Ohm
A
/A
B
/B
GND
Config
+UB
Antworttelegramm
vom Sensor
Deutsch
PC
