Messbereich

5 Messbereich
Die Zahlenangaben in den nachfolgenden Darstellungen beziehen sich
auf eine Absolutauflösung von 0.005 mm; die Zahlenwerte sind bei einer
Absolutauflösung von 0.01 mm zu halbieren!
Zahlenwertdarstellung
Der vom Sensor MSA501 über die Schnittstelle ausgegebene Zahlenwert
stellt immer ein Vielfaches der eingestellten Auflösung dar.
Beispiel:
Ausgabewert des Sensors = 340603; eingestellte Auflösung = 0.005 mm
-> Positionswert = 340603 * 0.005 mm = 1703.015 mm
Bei einer eingestellten Auflösung von 0.01 mm entspricht der o. g. Ausga-
bewert einem Positionswert von 3406.030 mm.
Bandkodierung
Die absolute Kodierung des MBA erlaubt einen max. Messbereich von
10240 mm (= 2048000 * 0.005 mm).
Positionswert
Damit an der Position 0 keine Sprünge um den Maximalwert auftreten,
wird dieser Maximalwert (Bereichsgrenze) auf 10000 mm (= 2000000
* 0.005 mm) begrenzt. Dadurch kann in negativer Verfahrrichtung ein
Bereich bis -240 mm (= -48000 * 0.005 mm) erfasst werden.
Variable Bereichsgrenze
Für den Fall, dass der Messbereich in negativer Richtung verlängert wer-
den soll, gibt es die Möglichkeit per Servicemode-Schnittstelle einen posi-
tiven Wert als Bereichsgrenze zu programmieren.
z. B.: Bereichsgrenze = 6000 mm (Messbereich = -4240 mm ... +6000 mm;
-4240 mm / 0.005 mm = 848000; +6000 mm / 0.005 mm = +1200000)
MSA501-S(RS485) · Datum 06.06.2016 · Art. Nr. 85614 · Änd. Stand 152/16

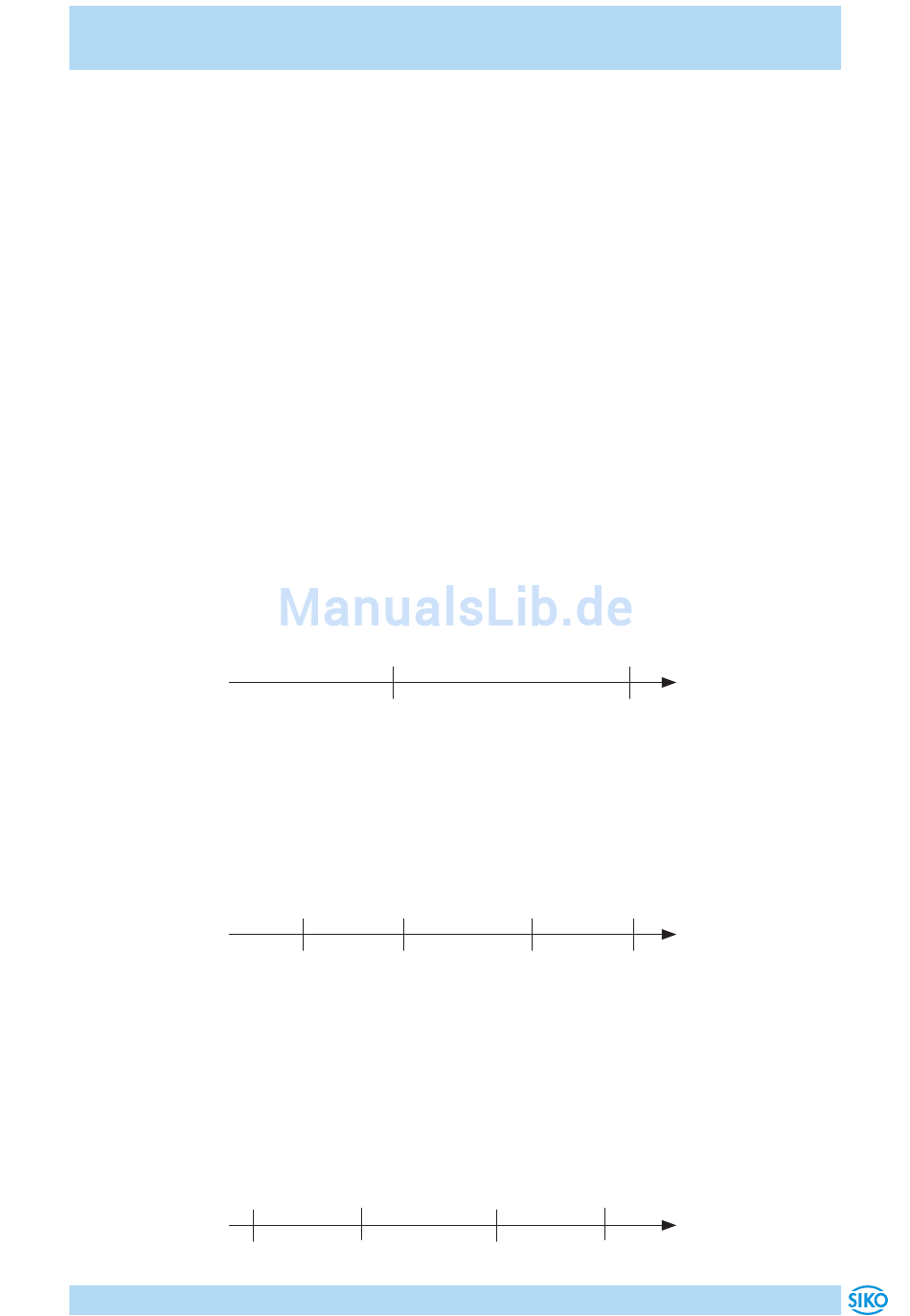

0
+2047999 +1
0
-48000 -1 +1
0
-1 +1
848000 +1199999 -848000
-
0
+2047999
+1999999 -48000 -1
0
-1 +1
