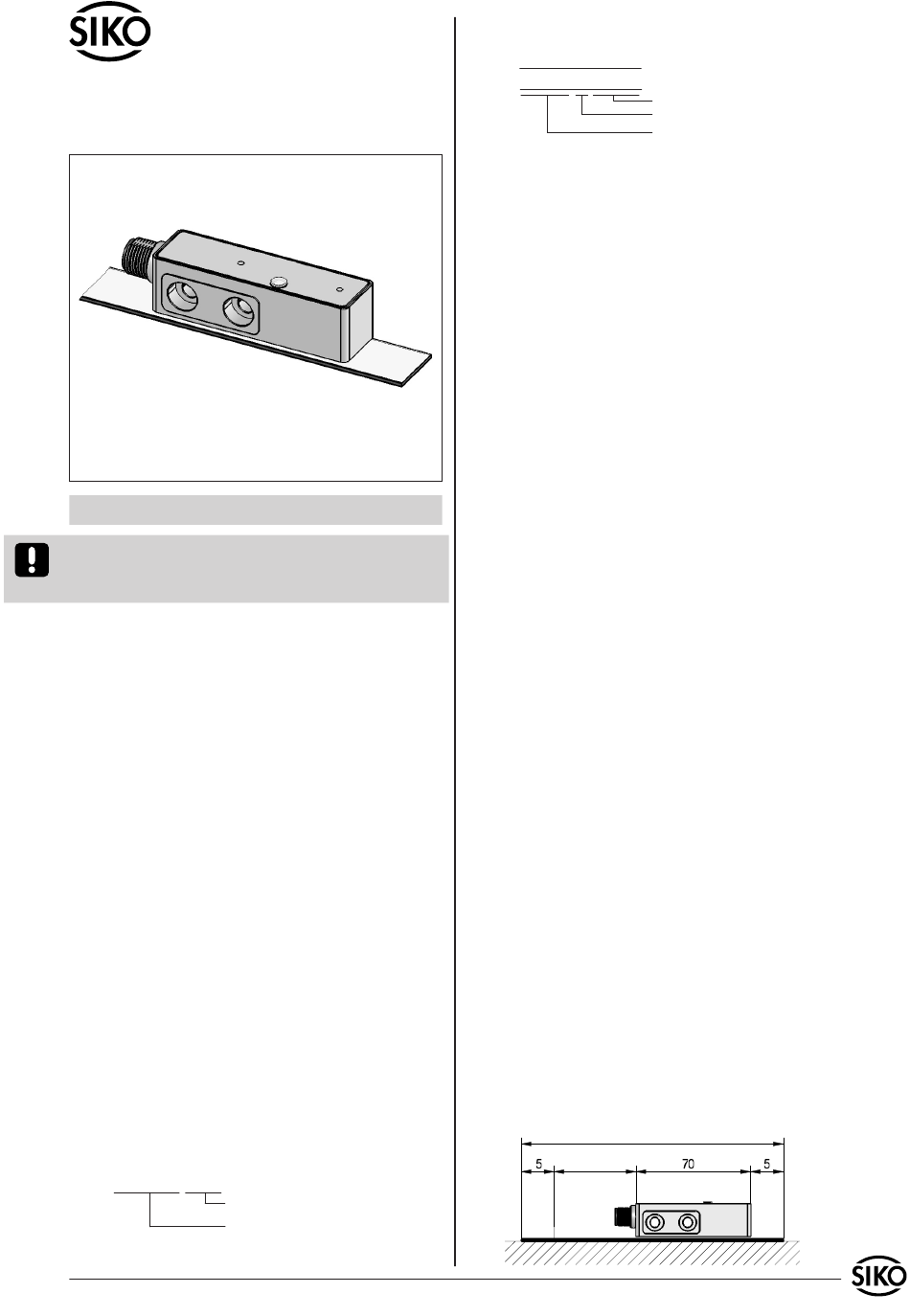

Benutzerinformation
MSA501, MBA501
Magnetsensor, Magnetband
DEUTSCH
Sensordarstellungen sind exemplarisch und gültig
für alle Bauformen, sofern nicht gesondert be-
schrieben.
1. Gewährleistungshinweise
•
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
•
Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
•
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
•
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Magnetsensor: Das Typenschild zeigt den Ge-
rätetyp mit Variantennummer. Die Lieferpapiere
ordnen jeder Variantennummer eine detaillierte
Bestellbezeichnung zu.
z.B.
MSA501-0023
Varianten-Nr.
Geräte-Typ
MSA501, MBA501
Datum 14.12.2010
Magnetband: Das Magnetband ist durch eine fort-
laufende Bedruckung identifizierbar.
MBAxxxx WT NNNNNN
3. Kurzbeschreibung

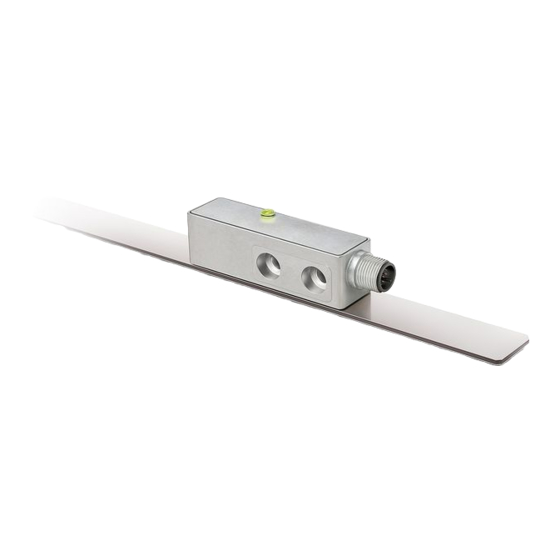

Der Sensor erfasst die absolute Weginformation
des codierten Magnetbandes MBA501. Über die
Geberschnittstelle kann der absolute Positions-
wert mit einer Auflösung von 5µm (bzw. 10µm)
von einer übergeordneten Steuerung ausgelesen
werden. Optional steht zusätzlich eine Inkremen-
tal-Schnittstelle mit Quadratursignalen in unter-
schiedlichen Auflösungen zur Verfügung. Über
einen externen Eingang kann der Sensor in ver-
schiedene Betriebsmodi versetzt werden (Parame-
trierung, Kalibrierwert setzen).
In der durch den externen Eingang "Config" eing-
stellten Servicemode-Betriebsart arbeitet die
Datenschnittstelle (D+, D-) im bidirektionalen
RS485-Mode. Mit Hilfe eines RS485/RS232-Pro-
tokollwandlers kann der Sensor an einen PC an-
geschlossen und über ein beliebiges Terminal-
programm gemäß dem definierten Befehlssatz
parametriert werden.
Zu Diagnosezwecken befindet sich an der Oberseite
des Sensors eine Zweifarben-LED, welche die Darstel-
lung von Fehler- bzw. Status-Zuständen erlaubt.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
ratur geschützt werden.
Montage Magnetband
Die Montage muss plan zur Montagefläche bzw. der
zu messenden Strecke erfolgen. Welligkeiten ver-
schlechtern immer die Messgenauigkeit. Es ist für
ausreichenden mechanischen Schutz zu sorgen.
(z.B. gegen Schläge und Vibration).
Aus technischen Gründen muss bei der Länge, ge-
genüber der Messstrecke, ein Zumaß von 80mm
berücksichtigt werden.
erf. Bandlänge = Messweg + 80mm (min. 200mm)
Messweg
Art.Nr. 85613
Chargennummer
Werkstoff-Trägerband
MBA Typ
Änd. Stand 449/10
1
