Fehlermeldungen - Siko MSA501 Originalmontageanleitung

MSA501-S(RS485)
SIKONETZ3-Schnittstelle

Fehlermeldungen

Hex TX RX S
82
83
85
Synchronisation
Eine Byte-/ Telegrammsynchronisation erfolgt über "Timeout": Der
Abstand der einzelnen Bytes eines Telegramms dürfen einen Wert von
10 ms nicht übersteigen. Falls ein angesprochener Sensor nicht antwortet,
so darf der Master frühestens nach 30 ms erneut ein Telegramm senden.
Telegrammbeispiel
Master fordert Positionswert des Sensors 7 an.
Master sendet (hex): 87 16 91
Kurztelegramm an Adresse 7; Befehl 16; Prüfbyte 91h
Sensor antwortet (hex): 07 16 03 02 00 10
Langtelegramm von Adresse 7; Befehl 16h; Pos. Wert 000203h = 515; Prüf-
summe 10h.

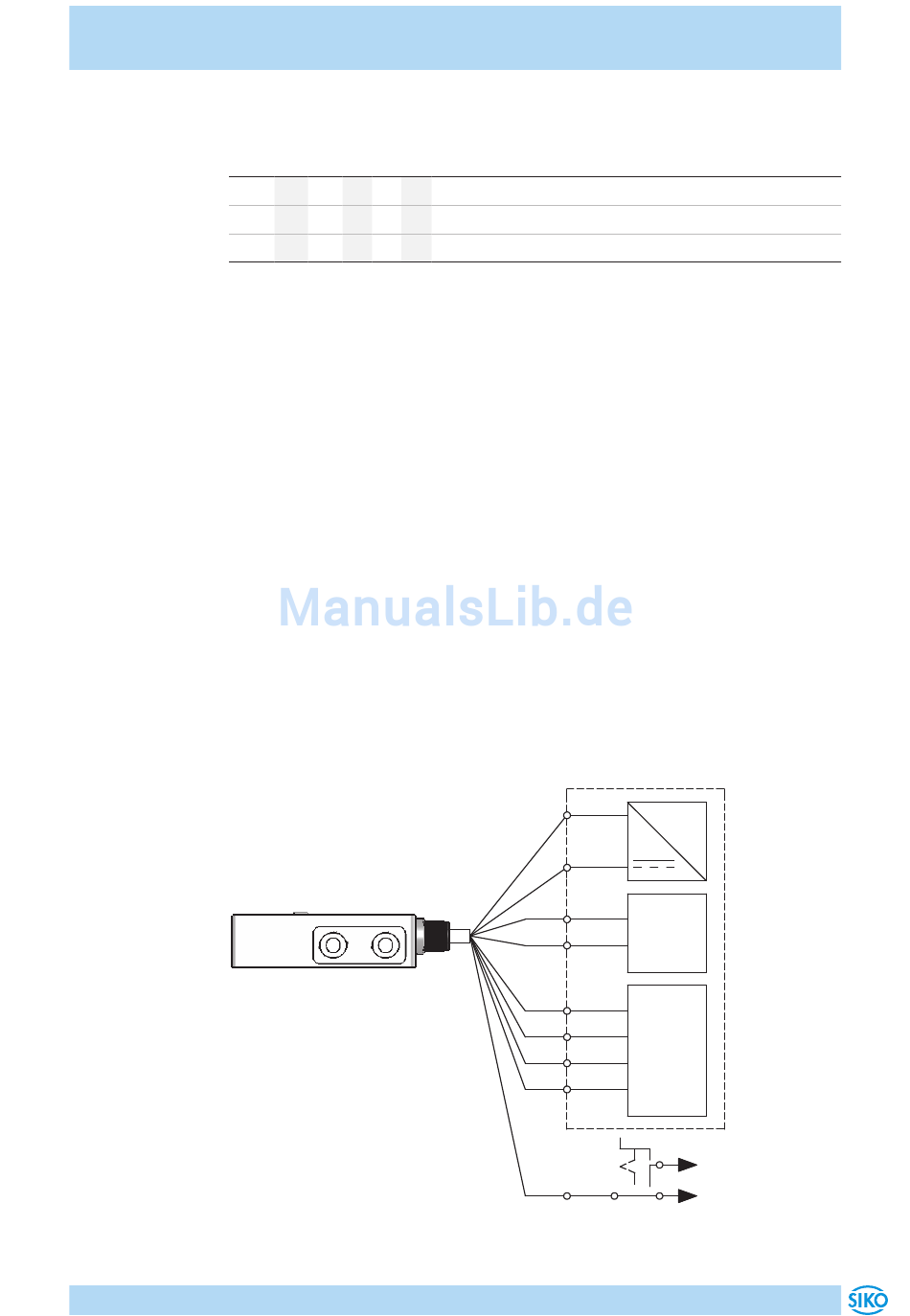

Applikationsbeispiel MSA501 mit Antriebsregler
Abb. 1: Beispiel mit Antriebsregler
MSA501-S(RS485) · Datum 06.06.2016 · Art. Nr. 85614 · Änd. Stand 152/16
P R Funktion
Datenübertragungsfehler Prüfsumme
- 3 - - -
- 3 - - - Unzulässiger oder unbekannter Befehl
Unzulässiger Wert (Parameter Programmierung)
- 3 - - -
Antriebsregler
+UB
~
GND
SIKO-
D+
NETZ3-
D-
Master
A
Inkre-
/A
mental-
B
Eingang
/B
GND
Config
+UB
Deutsch 9
