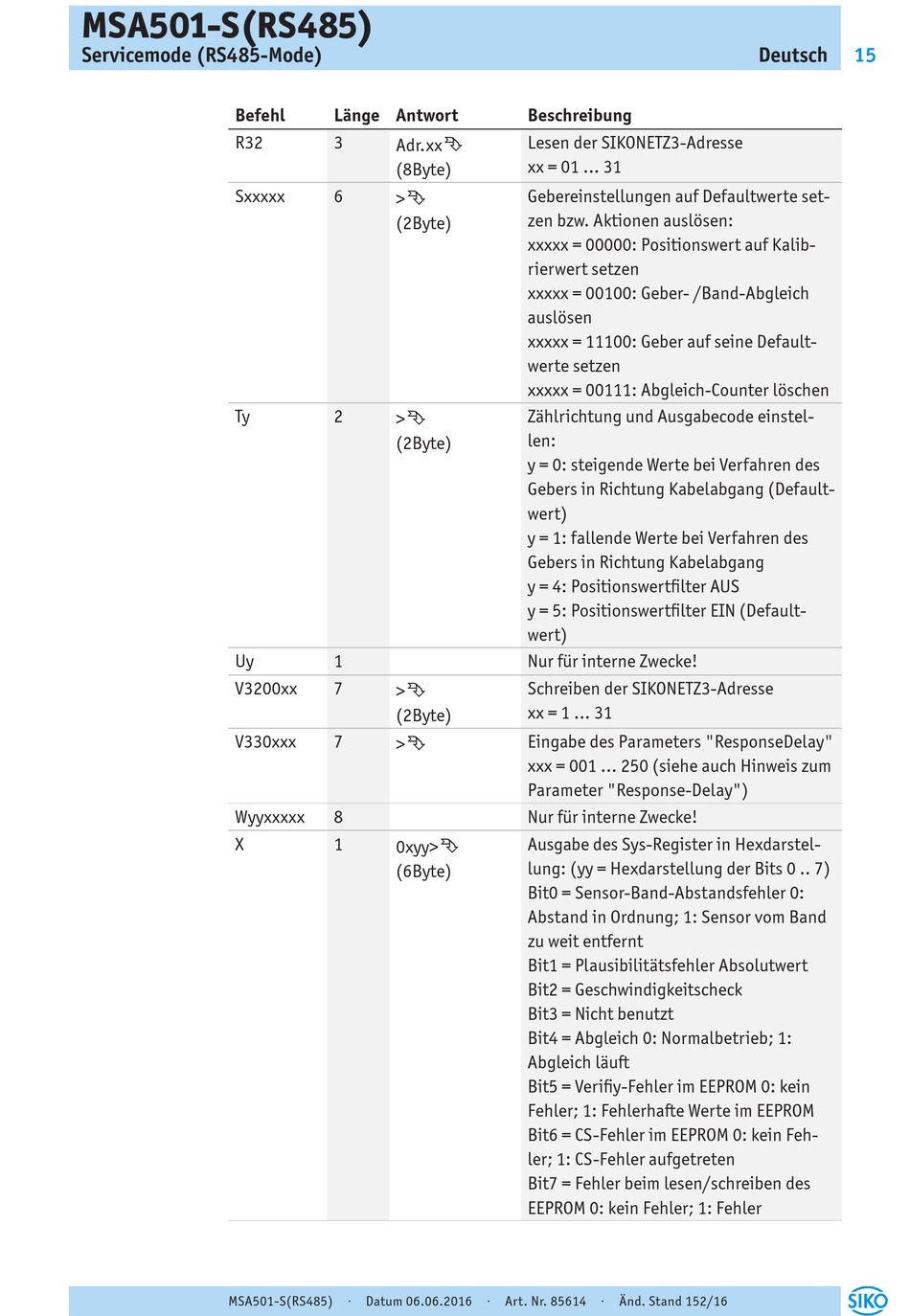

MSA501-S(RS485)
Servicemode (RS485-Mode)
Befehl
R32
Sxxxxx
Ty
Uy
V3200xx
V330xxx
Wyyxxxxx
X
MSA501-S(RS485) · Datum 06.06.2016 · Art. Nr. 85614 · Änd. Stand 152/16
Länge Antwort
3
Ê
Adr.xx
(8Byte)
6
Ê
>
(2Byte)
2
Ê
>
(2Byte)
1
7
Ê
>
(2Byte)
7
Ê
>
8
1
Ê
0xyy>
(6Byte)
Beschreibung
Lesen der SIKONETZ3-Adresse
xx = 01 ... 31
Gebereinstellungen auf Defaultwerte set-
zen bzw. Aktionen auslösen:
xxxxx = 00000: Positionswert auf Kalib-
rierwert setzen
xxxxx = 00100: Geber- /Band-Abgleich
auslösen
xxxxx = 11100: Geber auf seine Default-
werte setzen
xxxxx = 00111: Abgleich-Counter löschen
Zählrichtung und Ausgabecode einstel-
len:
y = 0: steigende Werte bei Verfahren des
Gebers in Richtung Kabelabgang (Default-
wert)
y = 1: fallende Werte bei Verfahren des
Gebers in Richtung Kabelabgang
y = 4: Positionswertfilter AUS
y = 5: Positionswertfilter EIN (Default-
wert)
Nur für interne Zwecke!
Schreiben der SIKONETZ3-Adresse
xx = 1 ... 31
Eingabe des Parameters "ResponseDelay"
xxx = 001 ... 250 (siehe auch Hinweis zum
Parameter "Response-Delay")
Nur für interne Zwecke!
Ausgabe des Sys-Register in Hexdarstel-
lung: (yy = Hexdarstellung der Bits 0 .. 7)
Bit0 = Sensor-Band-Abstandsfehler 0:
Abstand in Ordnung; 1: Sensor vom Band
zu weit entfernt
Bit1 = Plausibilitätsfehler Absolutwert
Bit2 = Geschwindigkeitscheck
Bit3 = Nicht benutzt
Bit4 = Abgleich 0: Normalbetrieb; 1:
Abgleich läuft
Bit5 = Verifiy-Fehler im EEPROM 0: kein
Fehler; 1: Fehlerhafte Werte im EEPROM
Bit6 = CS-Fehler im EEPROM 0: kein Feh-
ler; 1: CS-Fehler aufgetreten
Bit7 = Fehler beim lesen/schreiben des
EEPROM 0: kein Fehler; 1: Fehler
