3.2.8 Verbindungskabellänge
Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte
Messresultate zu erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähig-
keiten kann durch Kabelbewegungen eine Verfälschung des Messsignales hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer sicherstellen.
• Die zulässige Verbindungskabellänge L
(→ å 16). Es ist für alle Messstoffe eine Mindestleitfähigkeit von 50 μS/cm erforderlich.
• Bei eingeschalteter Messstoffüberwachung (MSÜ → ä 65) beträgt die maximale
Verbindungskabellänge 10 m (33 ft).
L
max

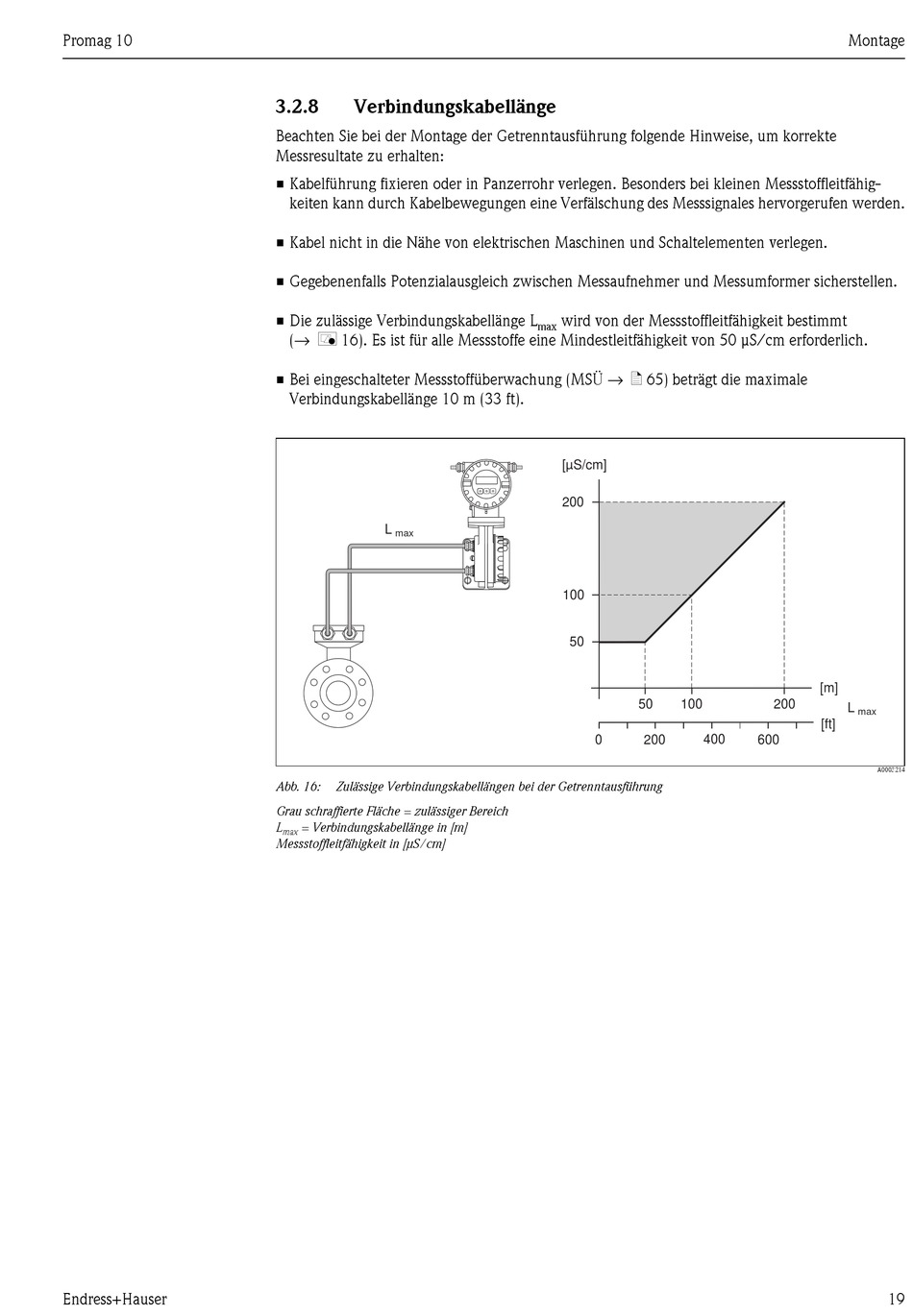

Abb. 16: Zulässige Verbindungskabellängen bei der Getrenntausführung
Grau schraffierte Fläche = zulässiger Bereich
L = Verbindungskabellänge in [m]
max
Messstoffleitfähigkeit in [μS/cm]
wird von der Messstoffleitfähigkeit bestimmt
max
[µS/cm]
200
100
50
50 100
0 200 400
Montage
[m]
200
L
max
[ft]
600
A0003214
19
