Promag 10
Endress+Hauser
3.3.8 Montage des Messumformers (Getrenntausführung)
Der Messumformer kann auf folgende Arten montiert werden:
• Wandmontage
• Rohrmontage (mit separatem Montageset, Zubehör → ä 67)
Die getrennte Montage des Messumformers vom Messaufnehmer ist notwendig bei:
• schlechter Zugänglichkeit
• Platzmangel
• extremen Messstoff-/Umgebungstemperaturen (Temperaturbereiche → ä 83)
• starker Vibration (> 2 g/2 h pro Tag; 10...100 Hz)
"
Achtung!
• Beim Einbauort darf der Bereich der Umgebungstemperatur -20...+60°C (–4...+140 °F) nicht
überschritten werden. Vermeiden Sie direkte Sonneneinstrahlung.
• Wird für die Montage eine warme Rohrleitung verwendet, so ist darauf zu achten, dass die
Gehäusetemperatur den max. zulässigen Wert von +60 °C (+140 °F) nicht überschreitet.
Montieren Sie den Messumformer wie in → å 24 dargestellt.
A
248 ±2
(9.76 ±0.08)
✡✮✳✣★✬✵✳✳✫✬✥✭✭✥✮ ✍ ✦✩✥✬✤ ✴✥✲✭✩✮✡✬✳

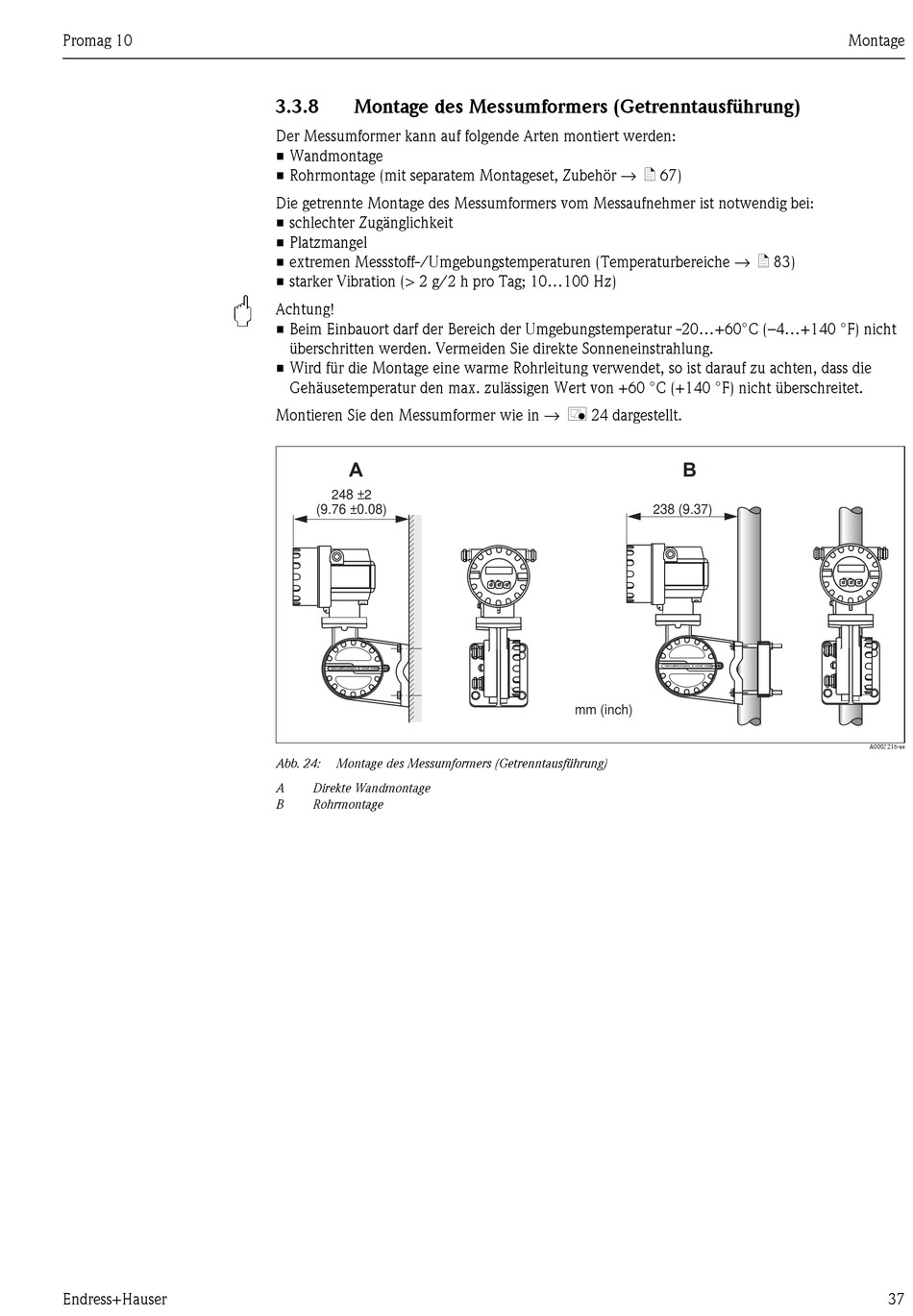

Abb. 24: Montage des Messumformers (Getrenntausführung)
A Direkte Wandmontage
B Rohrmontage
238 (9.37)
Esc
- +
E
mm (inch)
B
✡✮✳✣★✬✵✳✳✫✬✥✭✭✥✮ ✍ ✦✩✥✬✤ ✴✥✲✭✩✮✡✬✳
Montage
Esc
- + E
A0003216-ae
37
