Montage
"
"
34
3.3.5

Einbau Messaufnehmer Promag H

Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Prozessanschlüsse
ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6 Sechskantschrauben
am Messaufnehmer festgeschraubt.
Achtung!
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzustützen oder
zusätzlich zu befestigen. Speziell bei der Verwendung von Prozessanschlüssen aus Kunststoff ist
eine Befestigung des Messwertaufnehmers zwingend notwendig. Ein entsprechendes Wandmonta-
geset kann bei Endress+Hauser als Zubehörteil separat bestellt werden (→ ä 67).

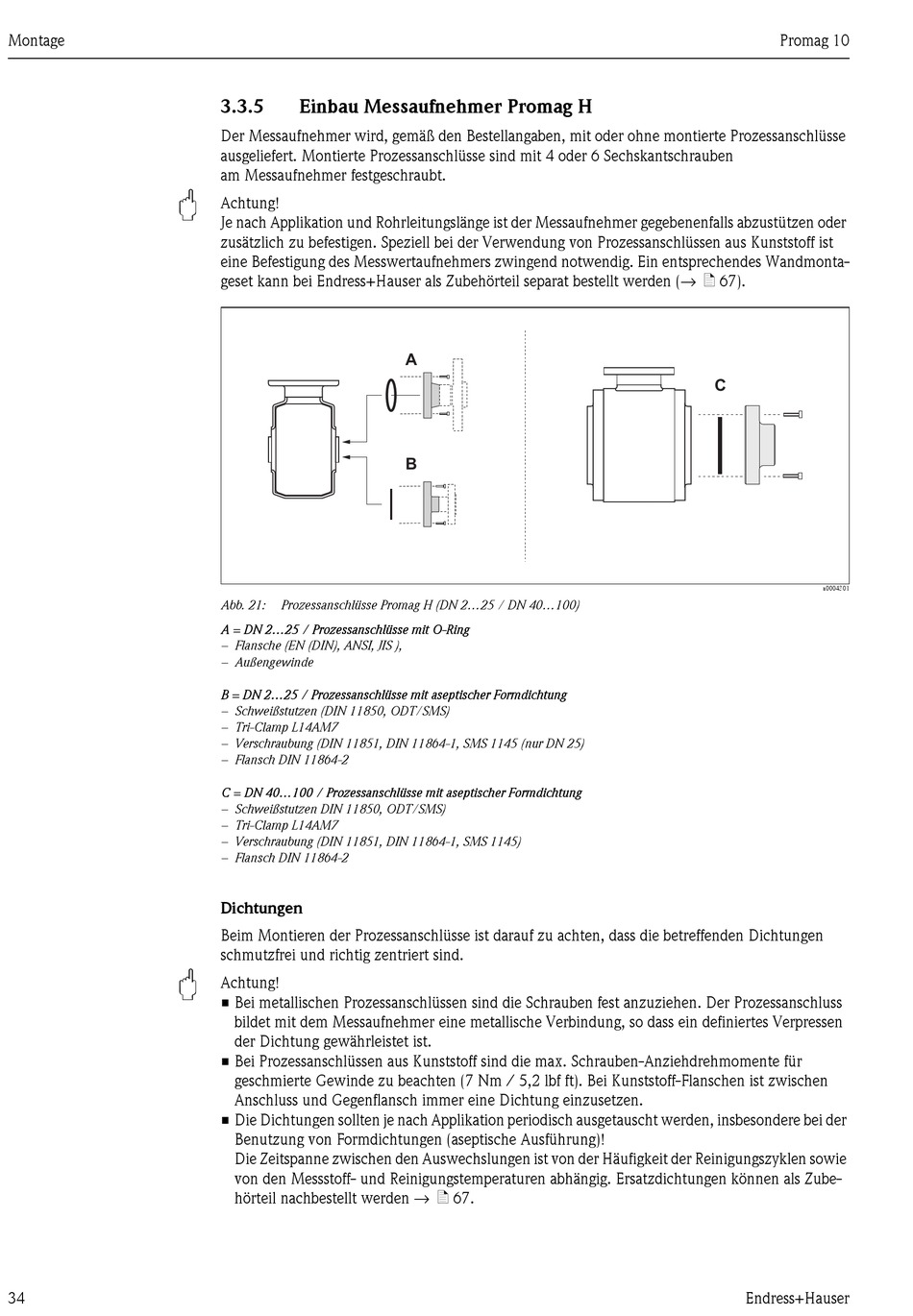

Abb. 21: Prozessanschlüsse Promag H (DN 2...25 / DN 40...100)
A = DN 2...25 / Prozessanschlüsse mit O-Ring
– Flansche (EN (DIN), ANSI, JIS ),
– Außengewinde
B = DN 2...25 / Prozessanschlüsse mit aseptischer Formdichtung
– Schweißstutzen (DIN 11850, ODT/SMS)
– Tri-Clamp L14AM7
– Verschraubung (DIN 11851, DIN 11864-1, SMS 1145 (nur DN 25)
– Flansch DIN 11864-2
C = DN 40...100 / Prozessanschlüsse mit aseptischer Formdichtung
– Schweißstutzen DIN 11850, ODT/SMS)
– Tri-Clamp L14AM7
– Verschraubung (DIN 11851, DIN 11864-1, SMS 1145)
– Flansch DIN 11864-2
Dichtungen
Beim Montieren der Prozessanschlüsse ist darauf zu achten, dass die betreffenden Dichtungen
schmutzfrei und richtig zentriert sind.
Achtung!
• Bei metallischen Prozessanschlüssen sind die Schrauben fest anzuziehen. Der Prozessanschluss
bildet mit dem Messaufnehmer eine metallische Verbindung, so dass ein definiertes Verpressen
der Dichtung gewährleistet ist.
• Bei Prozessanschlüssen aus Kunststoff sind die max. Schrauben-Anziehdrehmomente für
geschmierte Gewinde zu beachten (7 Nm / 5,2 lbf ft). Bei Kunststoff-Flanschen ist zwischen
Anschluss und Gegenflansch immer eine Dichtung einzusetzen.
• Die Dichtungen sollten je nach Applikation periodisch ausgetauscht werden, insbesondere bei der
Benutzung von Formdichtungen (aseptische Ausführung)!
Die Zeitspanne zwischen den Auswechslungen ist von der Häufigkeit der Reinigungszyklen sowie
von den Messstoff- und Reinigungstemperaturen abhängig. Ersatzdichtungen können als Zube-
hörteil nachbestellt werden → ä 67.
A
B
Promag 10
C
a0004301
Endress+Hauser
