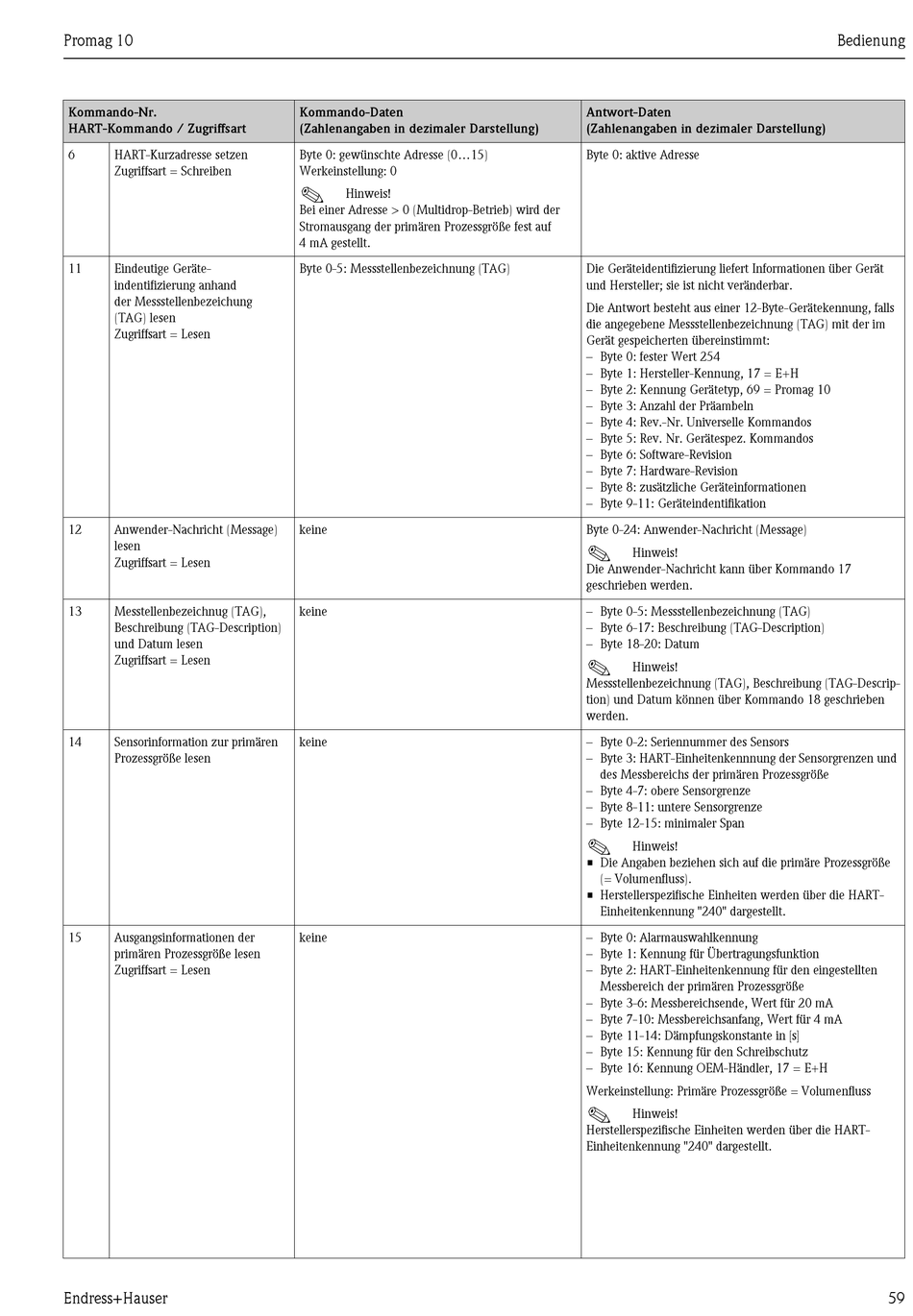

Endress+Hauser Proline Promag 10 Betriebsanleitung Seite 59

Promag 10
Kommando-Nr.
HART-Kommando / Zugriffsart
6 HART-Kurzadresse setzen
Zugriffsart = Schreiben
11 Eindeutige Geräte-
indentifizierung anhand
der Messstellenbezeichung
(TAG) lesen
Zugriffsart = Lesen
12 Anwender-Nachricht (Message)
lesen
Zugriffsart = Lesen
13 Messtellenbezeichnug (TAG),
Beschreibung (TAG-Description)
und Datum lesen
Zugriffsart = Lesen
14 Sensorinformation zur primären
Prozessgröße lesen
15 Ausgangsinformationen der
primären Prozessgröße lesen
Zugriffsart = Lesen
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
Byte 0: gewünschte Adresse (0...15)
Werkeinstellung: 0
!
Hinweis!
Bei einer Adresse > 0 (Multidrop-Betrieb) wird der
Stromausgang der primären Prozessgröße fest auf
4 mA gestellt.
Byte 0-5: Messstellenbezeichnung (TAG)
keine
keine
keine
keine
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Byte 0: aktive Adresse
Die Geräteidentifizierung liefert Informationen über Gerät
und Hersteller; sie ist nicht veränderbar.
Die Antwort besteht aus einer 12-Byte-Gerätekennung, falls
die angegebene Messstellenbezeichnung (TAG) mit der im
Gerät gespeicherten übereinstimmt:
– Byte 0: fester Wert 254
– Byte 1: Hersteller-Kennung, 17 = E+H
– Byte 2: Kennung Gerätetyp, 69 = Promag 10
– Byte 3: Anzahl der Präambeln
– Byte 4: Rev.-Nr. Universelle Kommandos
– Byte 5: Rev. Nr. Gerätespez. Kommandos
– Byte 6: Software-Revision
– Byte 7: Hardware-Revision
– Byte 8: zusätzliche Geräteinformationen
– Byte 9-11: Geräteindentifikation
Byte 0-24: Anwender-Nachricht (Message)
!
Hinweis!
Die Anwender-Nachricht kann über Kommando 17
geschrieben werden.
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
!
Hinweis!
Messstellenbezeichnung (TAG), Beschreibung (TAG-Descrip-
tion) und Datum können über Kommando 18 geschrieben
werden.
– Byte 0-2: Seriennummer des Sensors
– Byte 3: HART-Einheitenkennnung der Sensorgrenzen und
des Messbereichs der primären Prozessgröße
– Byte 4-7: obere Sensorgrenze
– Byte 8-11: untere Sensorgrenze
– Byte 12-15: minimaler Span
!
Hinweis!
• Die Angaben beziehen sich auf die primäre Prozessgröße
(= Volumenfluss).
• Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
– Byte 0: Alarmauswahlkennung
– Byte 1: Kennung für Übertragungsfunktion
– Byte 2: HART-Einheitenkennung für den eingestellten
Messbereich der primären Prozessgröße
– Byte 3-6: Messbereichsende, Wert für 20 mA
– Byte 7-10: Messbereichsanfang, Wert für 4 mA
– Byte 11-14: Dämpfungskonstante in [s]
– Byte 15: Kennung für den Schreibschutz
– Byte 16: Kennung OEM-Händler, 17 = E+H
Werkeinstellung: Primäre Prozessgröße = Volumenfluss
!
Hinweis!
Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
Bedienung
59
