Technische Daten
Bauform, Maße
Gewicht (SI Einheiten)
88

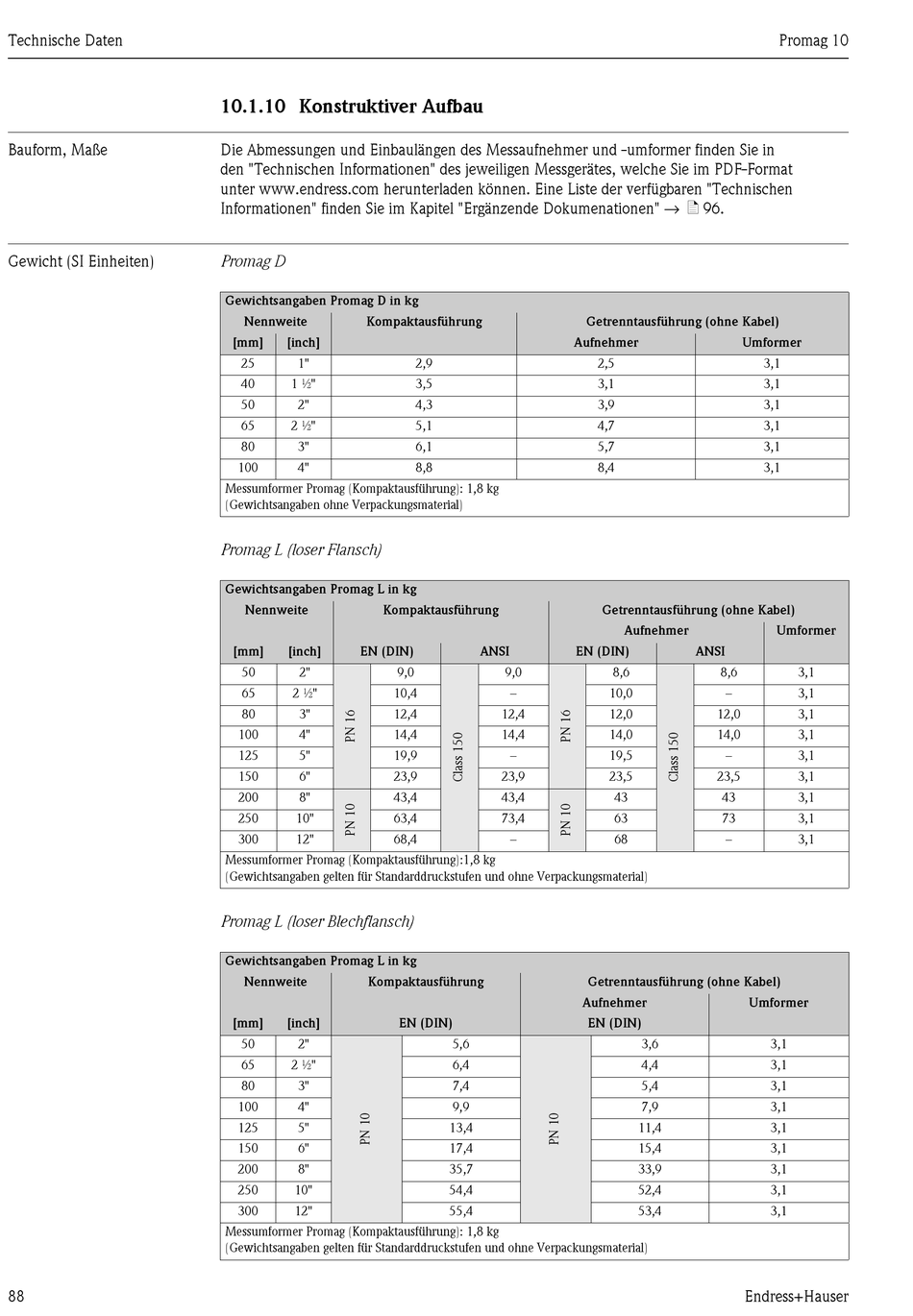

10.1.10 Konstruktiver Aufbau

Die Abmessungen und Einbaulängen des Messaufnehmer und -umformer finden Sie in
den "Technischen Informationen" des jeweiligen Messgerätes, welche Sie im PDF-Format
unter www.endress.com herunterladen können. Eine Liste der verfügbaren "Technischen
Informationen" finden Sie im Kapitel "Ergänzende Dokumenationen" → ä 96.
Promag D
Gewichtsangaben Promag D in kg
Nennweite Kompaktausführung
[mm] [inch]
25 1"
40 1 ½"
50 2"
65 2 ½"
80 3"
100 4"
Messumformer Promag (Kompaktausführung): 1,8 kg
(Gewichtsangaben ohne Verpackungsmaterial)
Promag L (loser Flansch)
Gewichtsangaben Promag L in kg
Nennweite Kompaktausführung
[mm] [inch] EN (DIN)
50 2"
65 2 ½"
80 3"
100 4"
125 5"
150 6"
200 8"
250 10"
300 12"
Messumformer Promag (Kompaktausführung):1,8 kg
(Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial)
Promag L (loser Blechflansch)
Gewichtsangaben Promag L in kg
Nennweite Kompaktausführung
[mm] [inch]
50 2"
65 2 ½"
80 3"
100 4"
125 5"
150 6"
200 8"
250 10"
300 12"
Messumformer Promag (Kompaktausführung): 1,8 kg
(Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial)
2,9
3,5
4,3
5,1
6,1
8,8
ANSI
9,0 9,0
10,4 –
12,4 12,4
14,4 14,4
19,9 –
23,9 23,9
43,4 43,4
63,4 73,4
68,4 –
EN (DIN)
5,6
6,4
7,4
9,9
13,4
17,4
35,7
54,4
55,4
Getrenntausführung (ohne Kabel)
Aufnehmer Umformer
2,5
3,1
3,9
4,7
5,7
8,4
Getrenntausführung (ohne Kabel)
Aufnehmer
EN (DIN) ANSI
8,6 8,6
10,0 –
12,0 12,0
14,0 14,0
19,5 –
23,5 23,5
43 43
63 73
68 –
Getrenntausführung (ohne Kabel)
Aufnehmer
EN (DIN)
3,6
4,4
5,4
7,9
11,4
15,4
33,9
52,4
53,4
Endress+Hauser
Promag 10
3,1
3,1
3,1
3,1
3,1
3,1
Umformer
3,1
3,1
3,1
3,1
3,1
3,1
3,1
3,1
3,1
Umformer
3,1
3,1
3,1
3,1
3,1
3,1
3,1
3,1
3,1
