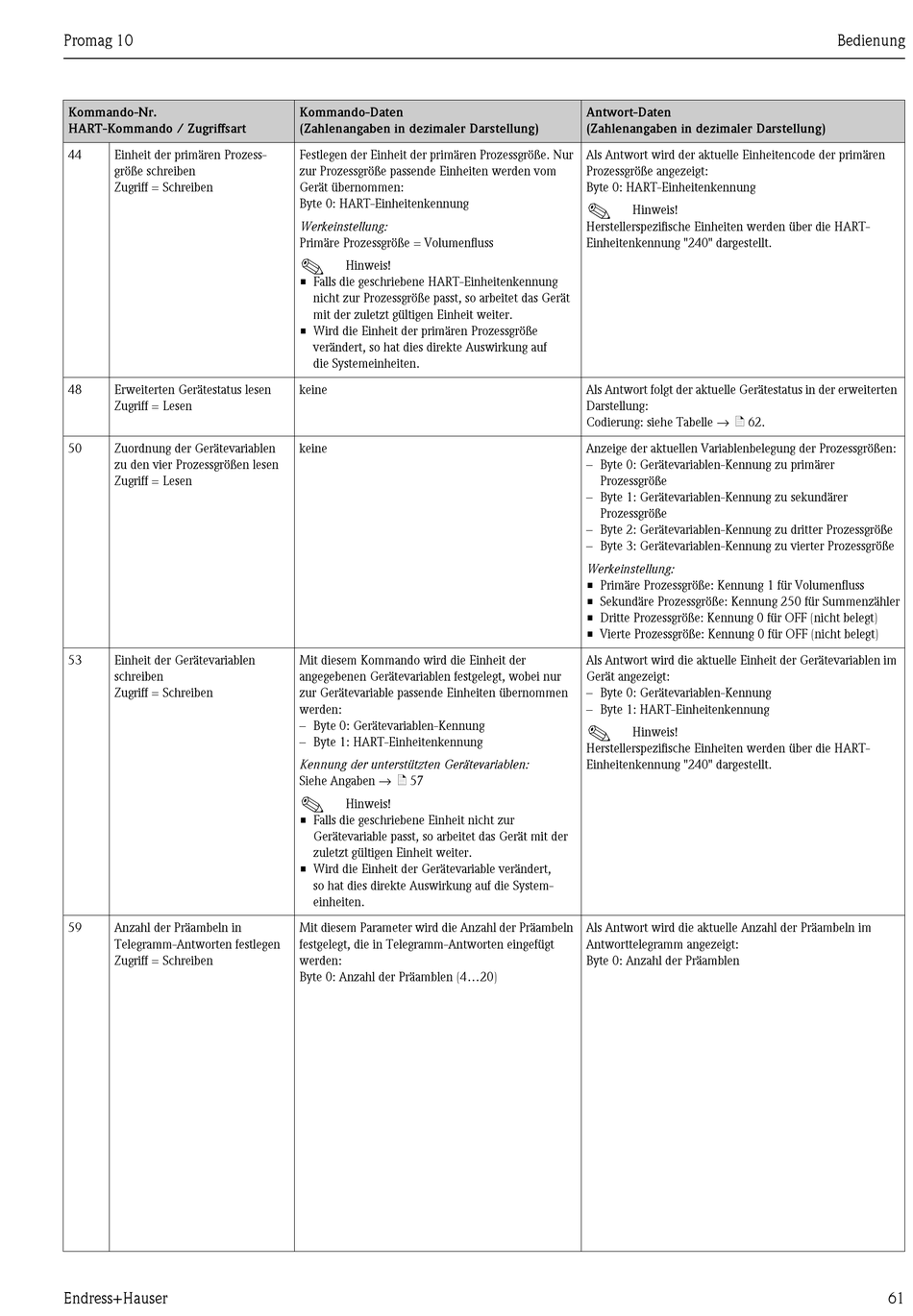

Endress+Hauser Proline Promag 10 Betriebsanleitung Seite 61

Promag 10
Kommando-Nr.
HART-Kommando / Zugriffsart
44 Einheit der primären Prozess-
größe schreiben
Zugriff = Schreiben
48 Erweiterten Gerätestatus lesen
Zugriff = Lesen
50 Zuordnung der Gerätevariablen
zu den vier Prozessgrößen lesen
Zugriff = Lesen
53 Einheit der Gerätevariablen
schreiben
Zugriff = Schreiben
59 Anzahl der Präambeln in
Telegramm-Antworten festlegen
Zugriff = Schreiben
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
Festlegen der Einheit der primären Prozessgröße. Nur
zur Prozessgröße passende Einheiten werden vom
Gerät übernommen:
Byte 0: HART-Einheitenkennung
Werkeinstellung:
Primäre Prozessgröße = Volumenfluss
!
Hinweis!
• Falls die geschriebene HART-Einheitenkennung
nicht zur Prozessgröße passt, so arbeitet das Gerät
mit der zuletzt gültigen Einheit weiter.
• Wird die Einheit der primären Prozessgröße
verändert, so hat dies direkte Auswirkung auf
die Systemeinheiten.
keine
keine
Mit diesem Kommando wird die Einheit der
angegebenen Gerätevariablen festgelegt, wobei nur
zur Gerätevariable passende Einheiten übernommen
werden:
– Byte 0: Gerätevariablen-Kennung
– Byte 1: HART-Einheitenkennung
Kennung der unterstützten Gerätevariablen:
Siehe Angaben → ä 57
!
Hinweis!
• Falls die geschriebene Einheit nicht zur
Gerätevariable passt, so arbeitet das Gerät mit der
zuletzt gültigen Einheit weiter.
• Wird die Einheit der Gerätevariable verändert,
so hat dies direkte Auswirkung auf die System-
einheiten.
Mit diesem Parameter wird die Anzahl der Präambeln
festgelegt, die in Telegramm-Antworten eingefügt
werden:
Byte 0: Anzahl der Präamblen (4...20)
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Als Antwort wird der aktuelle Einheitencode der primären
Prozessgröße angezeigt:
Byte 0: HART-Einheitenkennung
!
Hinweis!
Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
Als Antwort folgt der aktuelle Gerätestatus in der erweiterten
Darstellung:
Codierung: siehe Tabelle → ä 62.
Anzeige der aktuellen Variablenbelegung der Prozessgrößen:
– Byte 0: Gerätevariablen-Kennung zu primärer
Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu sekundärer
Prozessgröße
– Byte 2: Gerätevariablen-Kennung zu dritter Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu vierter Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße: Kennung 1 für Volumenfluss
• Sekundäre Prozessgröße: Kennung 250 für Summenzähler
• Dritte Prozessgröße: Kennung 0 für OFF (nicht belegt)
• Vierte Prozessgröße: Kennung 0 für OFF (nicht belegt)
Als Antwort wird die aktuelle Einheit der Gerätevariablen im
Gerät angezeigt:
– Byte 0: Gerätevariablen-Kennung
– Byte 1: HART-Einheitenkennung
!
Hinweis!
Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
Als Antwort wird die aktuelle Anzahl der Präambeln im
Antworttelegramm angezeigt:
Byte 0: Anzahl der Präamblen
Bedienung
61
