Endress+Hauser Proline Promag 10 Betriebsanleitung Seite 41

Promag 10
Endress+Hauser
Promag H
d
c
b

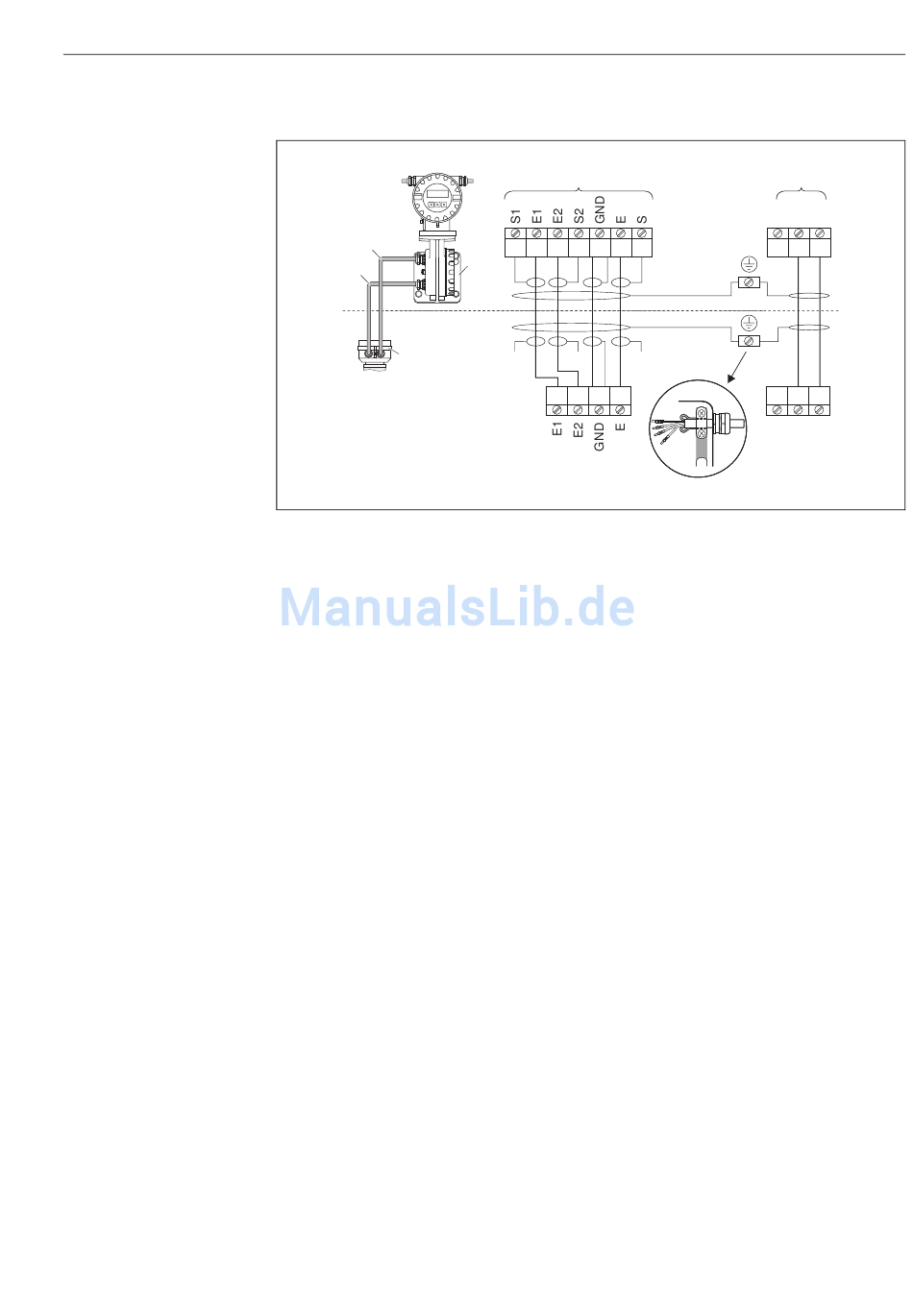

Abb. 27: Anschluss der Getrenntausführung Promag H
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Signalkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Kabelfarben/ -nummern für Klemmen:
5/6 = braun, 7/8 = weiss, 4 = grün, 37/36 = gelb
c
6 5 7 8 4 37 36
a
n.c. n.c. n.c.
5 7 4 37
Verdrahtung
d
42 41
42 41
A0012477
41
