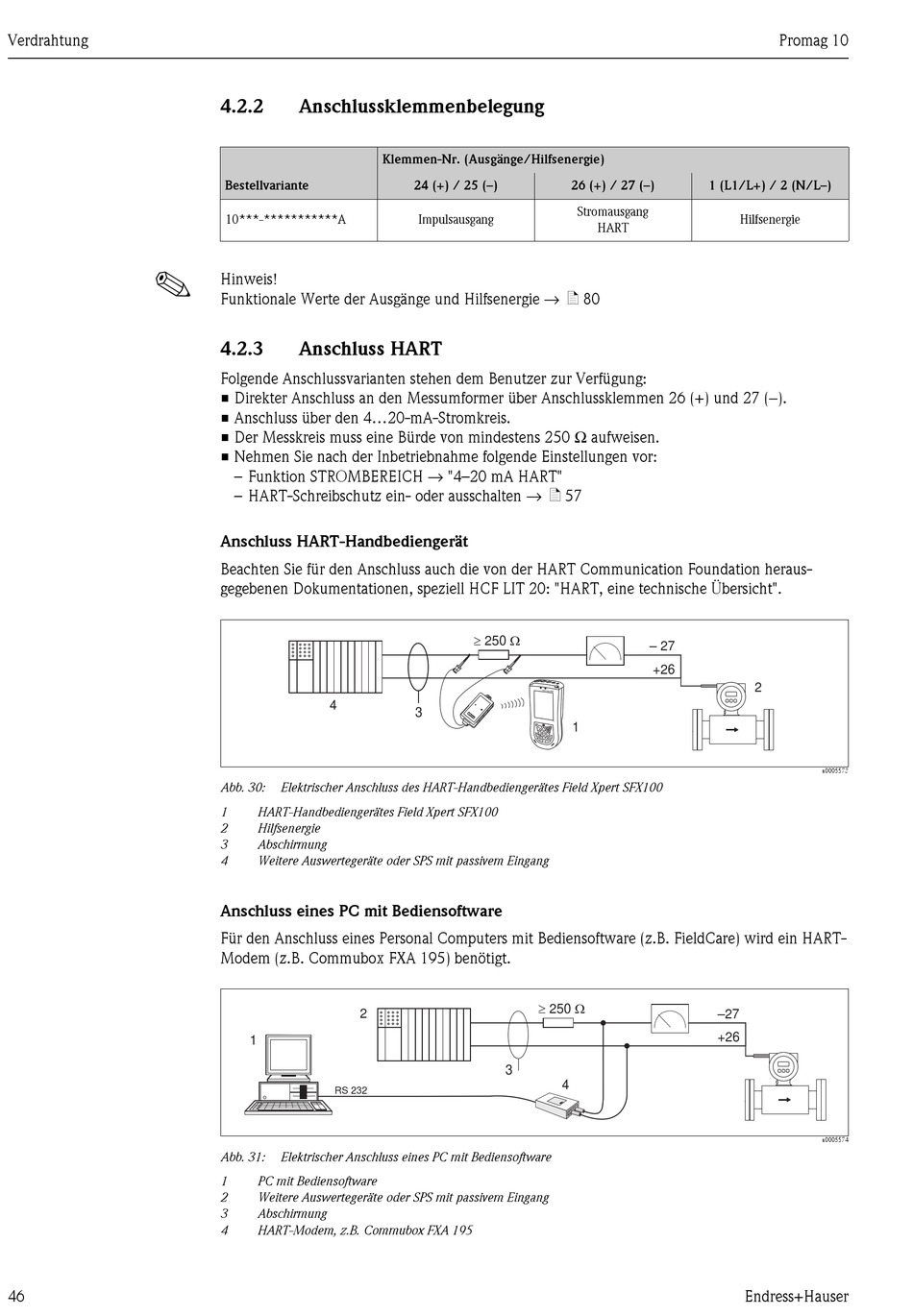

Verdrahtung
!
46
4.2.2

Anschlussklemmenbelegung

Klemmen-Nr. (Ausgänge/Hilfsenergie)
Bestellvariante
10***-***********A
Hinweis!
Funktionale Werte der Ausgänge und Hilfsenergie → ä 80
4.2.3

Anschluss HART

Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung:
• Direkter Anschluss an den Messumformer über Anschlussklemmen 26 (+) und 27 (−).
• Anschluss über den 4...20-mA-Stromkreis.
• Der Messkreis muss eine Bürde von mindestens 250 Ω aufweisen.
• Nehmen Sie nach der Inbetriebnahme folgende Einstellungen vor:
– Funktion STROMBEREICH → "4–20 mA HART"
– HART-Schreibschutz ein- oder ausschalten → ä 57
Anschluss HART-Handbediengerät
Beachten Sie für den Anschluss auch die von der HART Communication Foundation heraus-
gegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische Übersicht".
4
Abb. 30: Elektrischer Anschluss des HART-Handbediengerätes Field Xpert SFX100
1 HART-Handbediengerätes Field Xpert SFX100
2 Hilfsenergie
3 Abschirmung
4 Weitere Auswertegeräte oder SPS mit passivem Eingang

Anschluss eines PC mit Bediensoftware

Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. FieldCare) wird ein HART-
Modem (z.B. Commubox FXA 195) benötigt.
2
1
RS 232
Abb. 31: Elektrischer Anschluss eines PC mit Bediensoftware
1 PC mit Bediensoftware
2 Weitere Auswertegeräte oder SPS mit passivem Eingang
3 Abschirmung
4 HART-Modem, z.B. Commubox FXA 195
24 (+) / 25 (–) 26 (+) / 27 (–)
Stromausgang
Impulsausgang
³ W
250
3
1
³ W
250
3
4
1 (L1/L+) / 2 (N/L–)
Hilfsenergie
HART
– 27
+26
2
–27
+26
