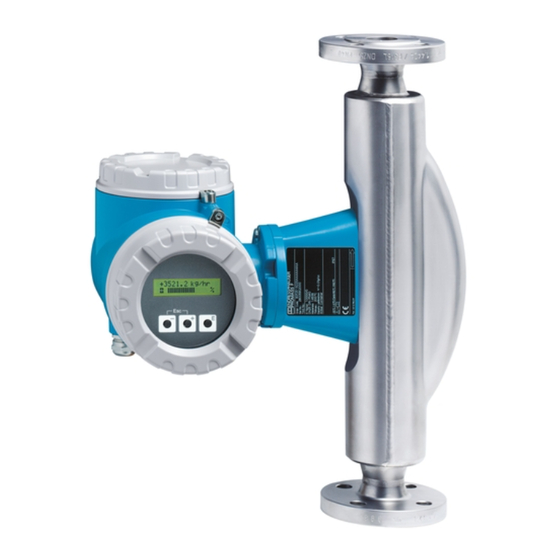

Gerätefunktionen PROline Promass 80 Registrierte Warenzeichen HART â Registrierte Warenzeichen der HART Communication Foundation, Austin, USA S-DAT™ Registrierte Warenzeichen der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser...
Gerätefunktionen PROline Promass 80 1 Funktionsmatrix PROline Promass 80 Funktionsmatrix PROline Promass 80 Aufbau und Bedienung der Funktionsmatrix Die Funktionsmatrix besteht aus zwei Ebenen, den Gruppen und deren Funktionen. Die Gruppen bilden eine “Grobeinteilung” der Bedienmöglichkeiten des Messgeräts. Jeder Gruppe sind eine Anzahl von Funktionen zugeordnet.
2 Gruppe MESSWERTE Gerätefunktionen PROline Promass 80 Gruppe MESSWERTE Funktionsbeschreibung MESSWERTE Hinweis! • Die Masseinheit der hier dargestellten Messgröße kann in der Gruppe SYSTEM EINHEITEN” eingestellt werden (siehe Seite 9). • Fließt der Messstoff in der Rohrleitung rückwärts, so erscheint der Durchflusswert auf der Anzeige mit einem negativen Vorzeichen.
Gerätefunktionen PROline Promass 80 3 Gruppe SYSTEM EINHEITEN Gruppe SYSTEM EINHEITEN Funktionsbeschreibung SYSTEM EINHEITEN In dieser Funktionsgruppe kann die Einheit für die Messgröße ausgewählt werden. EINHEIT MASSEFLUSS In dieser Funktion wählen Sie die gewünschte und angezeigte Einheit für den Massefluss aus (Masse/Zeit).
Seite 10
3 Gruppe SYSTEM EINHEITEN Gerätefunktionen PROline Promass 80 Funktionsbeschreibung SYSTEM EINHEITEN EINHEIT VOLUMEN- In dieser Funktion wählen Sie die gewünschte und angezeigte Einheit für den FLUSS Volumenfluss aus. Die hier gewählte Einheit ist auch gültig für: • Stromausgang • Frequenzausgang •...
Seite 11
Gerätefunktionen PROline Promass 80 3 Gruppe SYSTEM EINHEITEN Funktionsbeschreibung SYSTEM EINHEITEN EINHEIT DICHTE In dieser Funktion wählen Sie die gewünschte und angezeigte Einheit für die Messstoffdichte aus. Die hier gewählte Einheit ist auch gültig für: • Stromausgang • Frequenzausgang • Schaltpunkte •...
4 Gruppe QUICK SETUP Gerätefunktionen PROline Promass 80 Gruppe QUICK SETUP Funktionsbeschreibung QUICK SETUP QUICK SETUP In dieser Funktion kann das Quick Setup für die Inbetriebnahme gestartet INBETRIEBNAHME werden. Auswahl: NEIN Werkeinstellung: NEIN Hinweis! • Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle QUICK SETUP INBETRIEBNAHME.
Seite 13
Gerätefunktionen PROline Promass 80 4 Gruppe QUICK SETUP Quick Setup Quick Setup Inbetriebnahme HOME-POSITION Sprache Einstellvorgaben ➀ Auswahl der Systemeinheit Massefluss Volumenfluss Dichte Temperatur Beenden Einheit Einheit Einheit Einheit Massefluss Volumenfluss Dichte Temperatur Einheit Einheit Summenzähler Summenzähler ➁ Eine weitere Systemeinheit konfigurieren ?
5 Gruppe BETRIEB Gerätefunktionen PROline Promass 80 Gruppe BETRIEB Funktionsbeschreibung BETRIEB SPRACHE In dieser Funktion wird die gewünschte Sprache ausgewählt, in der alle Texte, Parameter und Bedienmeldungen auf der Vor-Ort-Anzeige angezeigt werden. Auswahl: ENGLISH DEUTSCH FRANCAIS ESPANOL ITALIANO JAPANESE (Silbenschrift) Werkeinstellung: abhängig von Land, siehe Werkeinstellung auf Seite 53 ff.
Gerätefunktionen PROline Promass 80 6 Gruppe ANZEIGE Gruppe ANZEIGE Funktionsbeschreibung ANZEIGE ZUORDNUNG ZEILE 1 In dieser Funktion wird festgelegt, welcher Anzeigewert der Hauptzeile (obere Zeile der Vor-Ort-Anzeige) zugeordnet wird, der während des normalen Messbetriebs angezeigt werden soll. Auswahl: MASSEFLUSS MASSEFLUSS IN %...
Seite 16
6 Gruppe ANZEIGE Gerätefunktionen PROline Promass 80 Funktionsbeschreibung ANZEIGE 100% WERT Hinweis! (Zeile 2) Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG ZEILE 2 die Auswahl MASSEFLUSS IN %, VOLUMENFLUSS IN %, MASSEFLUSS BARGRAPH IN % oder VOLUMENFLUSS BARGRAPH IN % getroffen wurde.
Seite 17
Gerätefunktionen PROline Promass 80 6 Gruppe ANZEIGE Funktionsbeschreibung ANZEIGE TEST ANZEIGE In dieser Funktion kann die Funktionstüchtigkeit der Vor-Ort-Anzeige bzw. deren Pixel überprüft werden. Auswahl: Werkeinstellung: Ablauf des Tests: 1. Start des Tests durch Aktivierung der Auswahl EIN. 2. Alle Pixel der Hauptzeile und Zusatzzeile werden für mindestens 0,75 Sekunden verdunkelt.
7 Gruppe SUMMENZÄHLER Gerätefunktionen PROline Promass 80 Gruppe SUMMENZÄHLER Funktionsbeschreibung SUMMENZÄHLER ZUORDNUNG ZÄHLER In dieser Funktion erfolgt die Zuordnung einer Messgröße für den Summen- zähler. Auswahl: MASSEFLUSS VOLUMENFLUSS Werkeinstellung: MASSEFLUSS Hinweis! Der Summenzähler wird auf den Wert “0” zurückgesetzt, sobald die Auswahl geändert wird.
Seite 19
Gerätefunktionen PROline Promass 80 7 Gruppe SUMMENZÄHLER Funktionsbeschreibung SUMMENZÄHLER RESET ZÄHLER In dieser Funktion kann die Summe und der Überlauf des Summenzählers auf den Wert “Null” (= RESET) zurückgesetzt werden. Auswahl: NEIN Werkeinstellung: NEIN Hinweis! Ist das Gerät mit einem Statuseingang ausgerüstet, kann der Reset des Summenzählers bei entsprechender Konfiguration auch durch einen Impuls...
8 Gruppe STROMAUSGANG Gerätefunktionen PROline Promass 80 Gruppe STROMAUSGANG Funktionsbeschreibung STROMAUSGANG ZUORDNUNG STROM- In dieser Funktion kann dem Stromausgang eine Messgröße zugeordnet wer- AUSGANG den. Auswahl: MASSEFLUSS VOLUMENFLUSS DICHTE TEMPERATUR Werkeinstellung: MASSEFLUSS Hinweis! Bei der Auswahl AUS wird in dieser Gruppe nur noch diese Funktion (ZUORDNUNG STROMAUSGANG) angezeigt.
Seite 21
Gerätefunktionen PROline Promass 80 8 Gruppe STROMAUSGANG Funktionsbeschreibung STROMAUSGANG WERT 0_4 mA Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG STROM- AUSGANG die Auswahl DICHTE oder TEMPERATUR getroffen wurde. In dieser Funktion wird dem 0/4 mA Strom ein Wert zugeordnet (siehe “Ein- stellen der Messspanne über den 0_4 mA und 20 mA Wert”...
Seite 22
8 Gruppe STROMAUSGANG Gerätefunktionen PROline Promass 80 Funktionsbeschreibung STROMAUSGANG Einstellen der Mess- DICHTE spanne über den 0_4 mA • in der Funktion WERT 0_4 mA wird der Dichtewert für den 0/4 mA Strom und 20 mA Wert definiert (Eingabebereich 0,0000 bis +99999). Die zugehörige Einheit wird (Fortsetzung) aus der Funktion EINHEIT DICHTE übernommen.
Seite 23
Gerätefunktionen PROline Promass 80 8 Gruppe STROMAUSGANG Funktionsbeschreibung STROMAUSGANG ZEITKONSTANTE In dieser Funktion wird durch die Wahl der Zeitkonstante bestimmt, ob das Stromausgangssignal auf stark schwankende Messgrößen besonders schnell reagiert (kleine Zeitkonstante) oder abgedämpft wird (grosse Zeitkonstante). Eingabe: Festkommazahl: 0,01...100,00 s...
Seite 24
8 Gruppe STROMAUSGANG Gerätefunktionen PROline Promass 80 Funktionsbeschreibung STROMAUSGANG SIMULATION STROM In dieser Funktion kann die Simulation des Stromausgangs aktiviert werden. Auswahl: Werkeinstellung: Hinweis! • Die aktive Simulation wird durch die Hinweismeldung “SIMULATION STROMAUSGANG” angezeigt. • Das Messgerät bleibt während der Simulation voll messfähig und die aktuellen Messwerte werden über die anderen Ausgänge korrekt aus-...
Gerätefunktionen PROline Promass 80 9 Gruppe IMPULS-/FREQUENZAUSGANG Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG BETRIEBSART In dieser Funktion konfigurieren Sie den Ausgang als Impuls- oder Frequenz- ausgang. Je nach der hier getroffenen Auswahl sind in dieser Funktions- gruppe unterschiedliche Funktionen verfügbar. Auswahl: IMPULS...
Seite 26
9 Gruppe IMPULS-/FREQUENZAUSGANG Gerätefunktionen PROline Promass 80 Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG WERT-f min Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG FREQUENZ die Auswahl DICHTE oder TEMPERATUR getroffen wurde. In dieser Funktion wird der Anfangsfrequenz (0 Hz) ein Wert zugeordnet (siehe “Einstellen der Messspanne über den f-min.
Seite 27
Gerätefunktionen PROline Promass 80 9 Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG Einstellen der Mess- DICHTE spanne über den • in der Funktion WERT-f min wird der Dichtewert für die Anfangsfrequenz f-min. und f-max. Wert (0 Hz) definiert (Eingabebereich 0,0000 bis +99999). Die zugehörige Einheit (Fortsetzung) wird aus der Funktion EINHEIT DICHTE übernommen.
Seite 28
9 Gruppe IMPULS-/FREQUENZAUSGANG Gerätefunktionen PROline Promass 80 Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG AUSGANGSSIGNAL Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl FREQUENZ getroffen wurde. In dieser Funktion wird die Polarität des Frequenzsignals ausgewählt. Auswahl: PASSIV - POSITIV PASSIV - NEGATIV...
Seite 29
Gerätefunktionen PROline Promass 80 9 Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG FEHLERVERHALTEN Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl FREQUENZ getroffen wurde. Bei einer Störung ist es aus Sicherheitsgründen sinnvoll, dass der Frequenz- ausgang einen zuvor definierten Zustand einnimmt. In dieser Funktion können Sie diesen Zustand definieren.
Seite 30
9 Gruppe IMPULS-/FREQUENZAUSGANG Gerätefunktionen PROline Promass 80 Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG SIMULATION Hinweis! FREQUENZ Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl FREQUENZ getroffen wurde. In dieser Funktion kann die Simulation des Frequenzausgangs aktiviert werden. Auswahl: Werkeinstellung: Hinweis! •...
Seite 31
Gerätefunktionen PROline Promass 80 9 Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG IMPULSWERTIGKEIT Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl IMPULS getroffen wurde. In dieser Funktion wird die Durchflussmenge festgelegt, bei deren Erreichen jeweils ein Impuls ausgegeben werden soll. Durch einen externen Summen- zähler lassen sich diese Impulse aufsummieren und somit die gesamte Durch-...
Seite 32
9 Gruppe IMPULS-/FREQUENZAUSGANG Gerätefunktionen PROline Promass 80 Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG AUSGANGSSIGNAL Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl IMPULS getroffen wurde. In dieser Funktion kann der Ausgang so konfiguriert werden, dass er z.B. zu einem externen Summenzählwerk passt. Je nach Anwendung kann hier die Richtung der Impulse ausgewählt werden.
Gerätefunktionen PROline Promass 80 10 Gruppe STATUSAUSGANG Gruppe STATUSAUSGANG Funktionsbeschreibung STATUSAUSGANG Diese Gruppe ist nur verfügbar, wenn das Messgerät mit einem Statusausgang ausgerüstet ist. ZUORDNUNG In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet. STATUSAUSGANG Auswahl: EIN (Betrieb) STÖRMELDUNG HINWEISMELDUNG STÖRMELDUNG oder HINWEISMELDUNG...
Seite 34
10 Gruppe STATUSAUSGANG Gerätefunktionen PROline Promass 80 Funktionsbeschreibung STATUSAUSGANG ZEITKONSTANTE Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG STATUS eine der folgenden Auswahlen getroffen wurde: • DURCHFLUSSRICHTUNG • GRENZWERT MASSEFLUSS • GRENZWERT VOLUMENFLUSS • GRENZWERT DICHTE • GRENZWERT TEMPERATUR In dieser Funktion wird durch die Wahl der Zeitkonstante bestimmt, ob das Messsignal auf stark schwankende Messgrößen besonders schnell reagiert...
Gerätefunktionen PROline Promass 80 10 Gruppe STATUSAUSGANG 10.1 Erläuterungen zum Verhalten des Statusausgangs Allgemein Falls Sie den Statusausgang für “GRENZWERT” oder “DURCHFLUSSRICHTUNG” konfiguriert haben, so können Sie in den Funktionen EINSCHALTPUNKT und AUSSCHALTPUNKT die dazu erforderlichen Schalt- punkte festlegen. Erreicht die betreffende Messgröße diese vordefinierten Werte, so schaltet der Statusaus- gang wie in den unteren Abbildungen dargestellt.
10 Gruppe STATUSAUSGANG Gerätefunktionen PROline Promass 80 10.2 Schaltverhalten Statusausgang Verhalten Open Collector Funktion Zustand (Transistor) EIN (Betrieb) System im Messbetrieb leitend System ausser Messbetrieb (Ausfall der Hilfsenergie) nicht leitend Störmeldung System in Ordnung leitend (System- oder Prozessfehler) Störung Fehlerverhalten nicht Aus-/ Eingänge und Summen-...
Gerätefunktionen PROline Promass 80 11 Gruppe STATUSEINGANG Gruppe STATUSEINGANG Funktionsbeschreibung STATUSEINGANG Diese Gruppe ist nur verfügbar, wenn das Messgerät mit einem Statuseingang ausgerüstet ist. ZUORDNUNG In dieser Funktion wird dem Statuseingang eine Schaltfunktion zugeordnet. STATUSEINGANG Auswahl: RESET ZÄHLER MESSWERTUNTERDRÜCKUNG NULLPUNKTABGLEICH...
Seite 38
11 Gruppe STATUSEINGANG Gerätefunktionen PROline Promass 80 Funktionsbeschreibung STATUSEINGANG WERT SIMULATION Hinweis! STATUSEINGANG Diese Funktion ist nur verfügbar, wenn in der Funktion SIMULATION STATUS- EINGANG die Auswahl EIN getroffen wurde. In dieser Funktion wird der Pegel ausgewählt, der am Statuseingang simuliert werden soll.
Gerätefunktionen PROline Promass 80 12 Gruppe KOMMUNIKATION Gruppe KOMMUNIKATION Funktionsbeschreibung KOMMUNIKATION MESSSTELLEN- In dieser Funktion kann dem Messgerät eine Messstellenbezeichnung BEZEICHNUNG gegeben werden. Diese Messstellenbezeichnung ist über die Vor-Ort-Anzeige oder über das HART Protokoll editierbar und ablesbar. Eingabe: max. 8-stelliger Text, Auswahl: A-Z, 0-9, +,–, Satzzeichen Werkeinstellung: “_ _ _ _ _ _ _ _”...
13 Gruppe PROZESSPARAMETER Gerätefunktionen PROline Promass 80 Gruppe PROZESSPARAMETER Funktionsbeschreibung PROZESSPARAMETER ZUORDNUNG In dieser Funktion erfolgt die Zuordnung des Schaltpunktes für die Schleich- SCHLEICHMENGE mengenunterdrückung. Auswahl: MASSEFLUSS VOLUMENFLUSS Werkeinstellung: MASSEFLUSS EINSCHALTPUNKT Eingabe des Einschaltpunkts der Schleichmengenunterdrückung. SCHLEICHMENGE Wird ein Wert ungleich 0 eingegeben, wird die Schleichmengenunterdrückung aktiv.
Seite 41
Gerätefunktionen PROline Promass 80 13 Gruppe PROZESSPARAMETER Funktionsbeschreibung PROZESSPARAMETER MESSSTOFF- In dieser Funktion kann die Messstoffüberwachung (MSÜ) aktiviert werden. ÜBERWACHUNG (MSÜ) Bei einem leeren Messrohr fällt die gemessene Dichte des Messstoffs unter den vorgegebenen Wert in der Funktion MSÜ WERT TIEF.
Seite 42
13 Gruppe PROZESSPARAMETER Gerätefunktionen PROline Promass 80 Funktionsbeschreibung PROZESSPARAMETER NULLPUNKT Mit dieser Funktion können Sie den Nullpunktabgleich automatisch starten. ABGLEICH Der dabei vom Messsystem neu ermittelte Nullpunktwert wird in die Funktion NULLPUNKT übernommen (siehe Seite 47). Eingabe: ABBRECHEN START Werkeinstellung: ABBRECHEN "...
Seite 43
In dieser Funktion kann eine automatische Druckkorrektur konfiguriert werden. Damit kann der Effekt einer Druckabweichung zwischen Kalibrier- und Prozessdruck auf die Messabweichung beim Massedurchfluss kompensiert werden (siehe auch Betriebsanleitung "PROline Promass 80", BA 057D/06/de/, Kapitel Messgenauigkeit). Auswahl: FIX (Der Prozessdruck kann in der Funktion DRUCK vorgegeben werden)
14 Gruppe SYSTEMPARAMETER Gerätefunktionen PROline Promass 80 Gruppe SYSTEMPARAMETER Funktionsbeschreibung SYSTEMPARAMETER EINBAURICHTUNG In dieser Funktion kann das Vorzeichen der Durchflussmessgröße gegebenen- AUFNEHMER falls geändert werden. Auswahl: NORMAL (Durchfluss in Pfeilrichtung) INVERS (Durchfluss gegen Pfeilrichtung) Werkeinstellung: NORMAL Hinweis! Stellen Sie die tatsächliche Durchflussrichtung des Messstoffs in Bezug auf die Pfeilrichtung auf dem Messaufnehmer-(Typenschild) fest.
Seite 45
Gerätefunktionen PROline Promass 80 14 Gruppe SYSTEMPARAMETER Funktionsbeschreibung SYSTEMPARAMETER MESSMODUS Impulsausgang (Fortsetzung) STANDARD Es werden nur positive Durchflussanteile aufsummiert. Negative Anteile werden nicht berücksichtigt. SYMMETRIE Es werden positive und negative Durchflussanteile berücksichtigt. Hinweis! Die Durchflussrichtung kann über den konfigurierbaren Statusausgang aus- gegeben werden.
Seite 46
14 Gruppe SYSTEMPARAMETER Gerätefunktionen PROline Promass 80 Funktionsbeschreibung SYSTEMPARAMETER MESSWERT- In dieser Funktion kann die Auswertung von Messgrößen unterbrochen UNTERDRÜCKUNG werden. Dies ist z.B. für Reinigungsprozesse einer Rohrleitung sinnvoll. Die Auswahl wirkt auf alle Funktionen und Ausgänge des Messgeräts. Auswahl:...
Gerätefunktionen PROline Promass 80 15 Gruppe AUFNEHMERDATEN Gruppe AUFNEHMERDATEN Funktionsbeschreibung AUFNEHMERDATEN Sämtliche Messaufnehmerdaten wie Kalibrierfaktor, Nullpunkt, Nennweite, usw. werden werkseitig ein- gestellt. Sämtliche Kenngrößen des Messaufnehmers sind im S-DAT™ Speicherbaustein abgelegt. " Achtung! Diese Kenndaten dürfen im Normalfall nicht verändert werden, da sonst zahlreiche Funktionen der gesamten Messeinrichtung davon beeinflusst werden, insbesondere auch die Genauigkeit des Mess- systems.
Seite 48
15 Gruppe AUFNEHMERDATEN Gerätefunktionen PROline Promass 80 Funktionsbeschreibung AUFNEHMERDATEN DICHTEKOEFFIZIENT Anzeige des aktuellen Dichtekoeffizienten C 0. " Achtung! Ein Feld-Dichteabgleich kann den Wert des Dichtekoeffizienten verändern. DICHTEKOEFFIZIENT Anzeige des aktuellen Dichtekoeffizienten C 1. " Achtung! Ein Feld-Dichteabgleich kann den Wert des Dichtekoeffizienten verändern.
Gerätefunktionen PROline Promass 80 16 Gruppe ÜBERWACHUNG Gruppe ÜBERWACHUNG Funktionsbeschreibung ÜBERWACHUNG AKTUELLER Anzeige des aktuellen Systemzustands. SYSTEMZUSTAND Anzeige: “SYSTEM OK” oder Anzeige der am höchst priorisierten Stör-/ Hinweismeldung. ALTE Anzeige der letzten 15, seit dem letzten Messbeginn, aufgetretenen Stör- und SYSTEMZUSTÄNDE...
Seite 50
16 Gruppe ÜBERWACHUNG Gerätefunktionen PROline Promass 80 Funktionsbeschreibung ÜBERWACHUNG FEHLERKATEGORIE In dieser Funktion wird definiert, ob ein Prozessfehler eine Hinweismeldung oder eine Störmeldung auslöst. Wird die Auswahl “STÖRMELDUNGEN” getroffen, verhalten sich im Fehlerfall alle Ausgänge entsprechend ihrem ein- gestellten Fehlerverhalten.
Gerätefunktionen PROline Promass 80 17 Gruppe SIMULATION SYSTEM Gruppe SIMULATION SYSTEM Funktionsbeschreibung SIMULATION SYSTEM SIMULATION In dieser Funktion können alle Ein- und Ausgänge und der Summenzähler in FEHLERVERHALTEN ihr jeweiliges Störungsverhalten geschaltet werden, um ihr korrektes Verhalten zu überprüfen. In der Anzeige erscheint während dieser Zeit die Meldung “SIMULATION FEHLERVERHALTEN”.
18 Gruppe SENSOR VERSION Gerätefunktionen PROline Promass 80 Gruppe SENSOR VERSION Funktionsbeschreibung SENSOR VERSION SERIENNUMMER Anzeige der Seriennummer des Messaufnehmers. SENSORTYP Anzeige des Messaufnehmertyps (z.B. Promass F). SOFTWARE Anzeige der Revisionsnummer der Software, mit der das S-DAT programmiert REVISIONSNUMMER wurde.
