Verdrahtung
40
Promag D
d
c
b

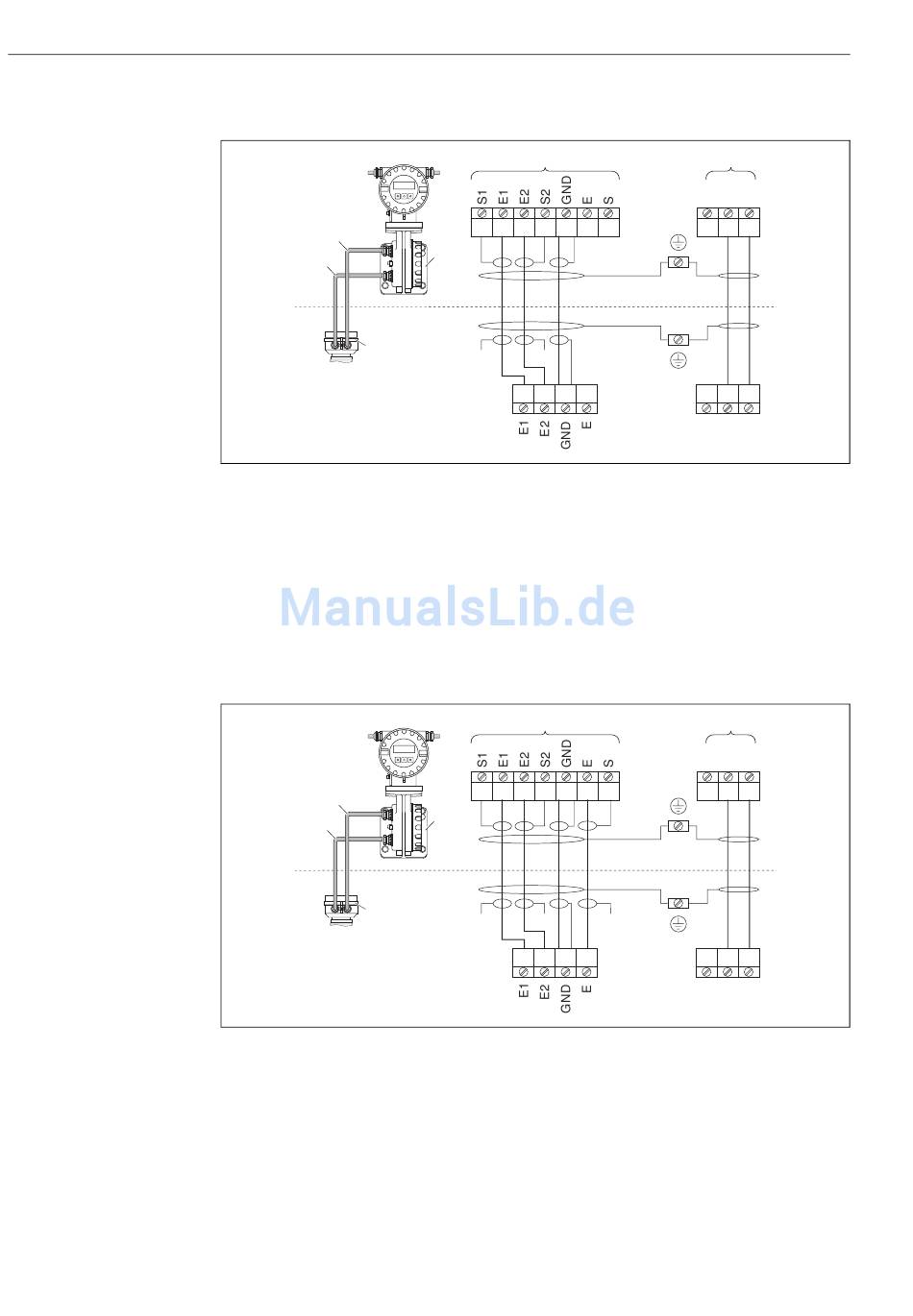

Abb. 25: Anschluss der Getrenntausführung Promag D
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Signalkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Kabelfarben/ -nummern für Klemmen:
5/6 = braun, 7/8 = weiss, 4 = grün
Promag L, W, P
d
c
b
Abb. 26: Anschluss der Getrenntausführung Promag L, W, P
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Signalkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Kabelfarben/ -nummern für Klemmen:
5/6 = braun, 7/8 = weiss, 4 = grün, 37/36 = gelb
c
6 5 7 8 4 37 36
a
n.c. n.c.
5 7 4 37
c
6 5 7 8 4 37 36
a
n.c. n.c. n.c.
5 7 4 37
Promag 10
d
42 41
42 41
a0010695
d
42 41
42 41
A0012461
