Montage
!
"
"
!
20
3.3

Einbau

3.3.1

Einbau Messaufnehmer Promag D

Der Messaufnehmer wird mit einem Montageset zwischen die Rohrleitungsflansche eingebaut. Die
Zentrierung des Messgerätes erfolgt dabei über Aussparungen am Messaufnehmer (→ ä 21).
Hinweis!
Ein Montageset bestehend aus Gewindebolzen, Dichtungen, Muttern und Unterlegscheiben kann
separat bestellt werden (→ ä 67). Werden für den Einbau Zentrierhülsen benötigt, sind diese im
Lieferumfang des Messgeräts enthalten.
Achtung!
Beim Einbau des Messumformers in die Rohrleitung sind die entsprechenden Schrauben-Anzieh-
drehmomente zu beachten (→ ä 22).
1
2
3
4

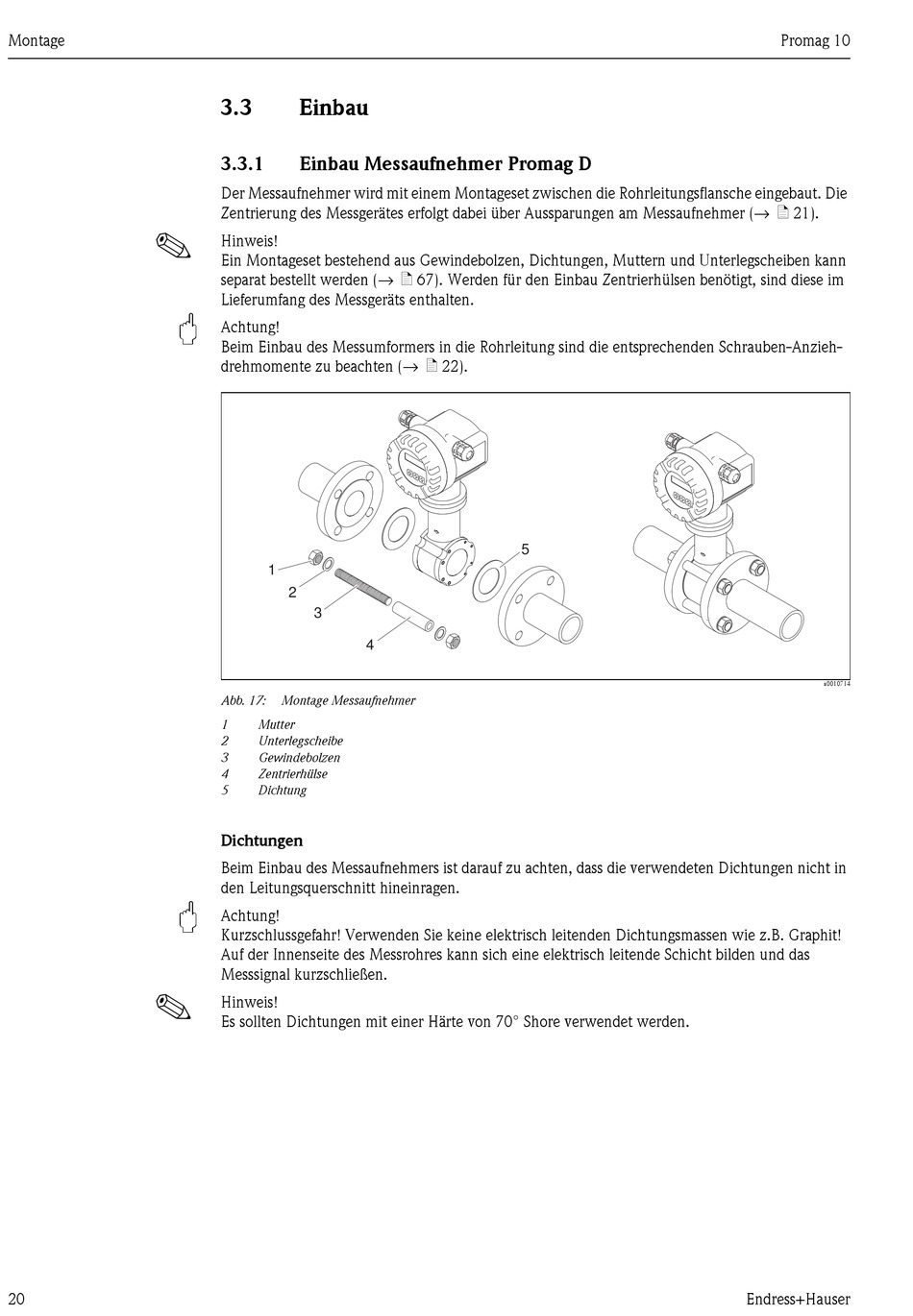

Abb. 17:
Montage Messaufnehmer
1
Mutter
2
Unterlegscheibe
3
Gewindebolzen
4
Zentrierhülse
5
Dichtung
Dichtungen
Beim Einbau des Messaufnehmers ist darauf zu achten, dass die verwendeten Dichtungen nicht in
den Leitungsquerschnitt hineinragen.
Achtung!
Kurzschlussgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit!
Auf der Innenseite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das
Messsignal kurzschließen.
Hinweis!
Es sollten Dichtungen mit einer Härte von 70° Shore verwendet werden.
5
Promag 10
a0010714
Endress+Hauser
