Typenschild Messaufnehmer; Typenschild Anschlüsse - Endress+Hauser Proline Promag 10 Betriebsanleitung

Identifizierung
8
2.1.2

Typenschild Messaufnehmer

1
2
3
4
5
6
7
8
9

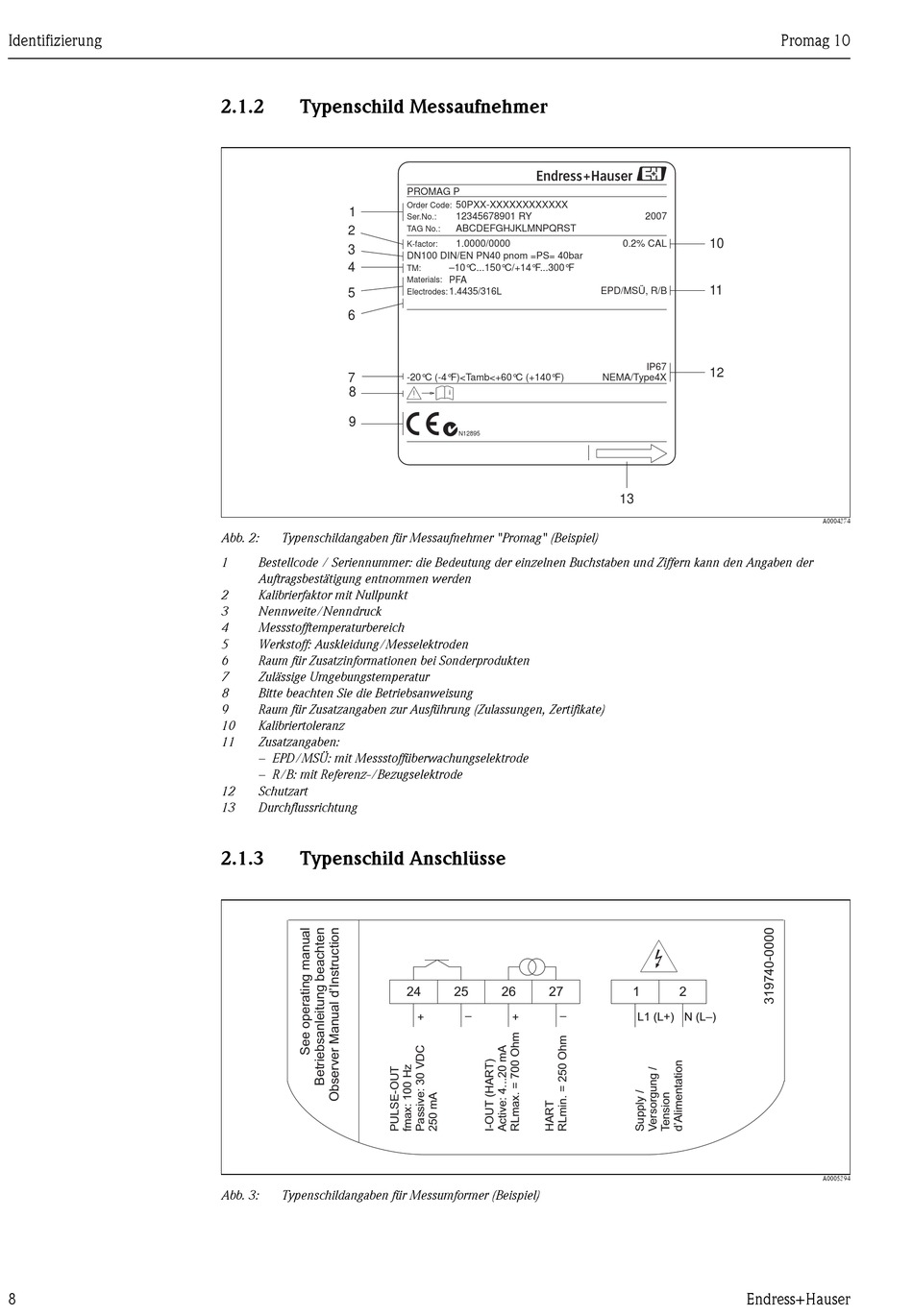

Abb. 2: Typenschildangaben für Messaufnehmer "Promag" (Beispiel)
1 Bestellcode / Seriennummer: die Bedeutung der einzelnen Buchstaben und Ziffern kann den Angaben der
Auftragsbestätigung entnommen werden
2 Kalibrierfaktor mit Nullpunkt
3 Nennweite/Nenndruck
4 Messstofftemperaturbereich
5 Werkstoff: Auskleidung/Messelektroden
6 Raum für Zusatzinformationen bei Sonderprodukten
7 Zulässige Umgebungstemperatur
8 Bitte beachten Sie die Betriebsanweisung
9 Raum für Zusatzangaben zur Ausführung (Zulassungen, Zertifikate)
10 Kalibriertoleranz
11 Zusatzangaben:
– EPD/MSÜ: mit Messstoffüberwachungselektrode
– R/B: mit Referenz-/Bezugselektrode
12 Schutzart
13 Durchflussrichtung
2.1.3 Typenschild Anschlüsse
Abb. 3: Typenschildangaben für Messumformer (Beispiel)
PROMAG P
50PXX-XXXXXXXXXXXX
Order Code:
12345678901 RY
Ser.No.:
ABCDEFGHJKLMNPQRST
TAG No.:
1.0000/0000
K-factor:
DN100 DIN EN PN40 / pnom =PS= 40bar
–10 °C ...150°C/+14 ...300°F °F
TM:
PFA
Materials:
1.4435/316L
Electrodes:
-20°C (-4°F)<Tamb<+60°C (+140°F)
i
N12895
25 26
24 27
– –
+ +
2007
10
0.2% CAL
11
EPD/MSÜ, R/B
IP67
12
NEMA/Type4X
13
$
1 2
L1 (L+) N (L–)
