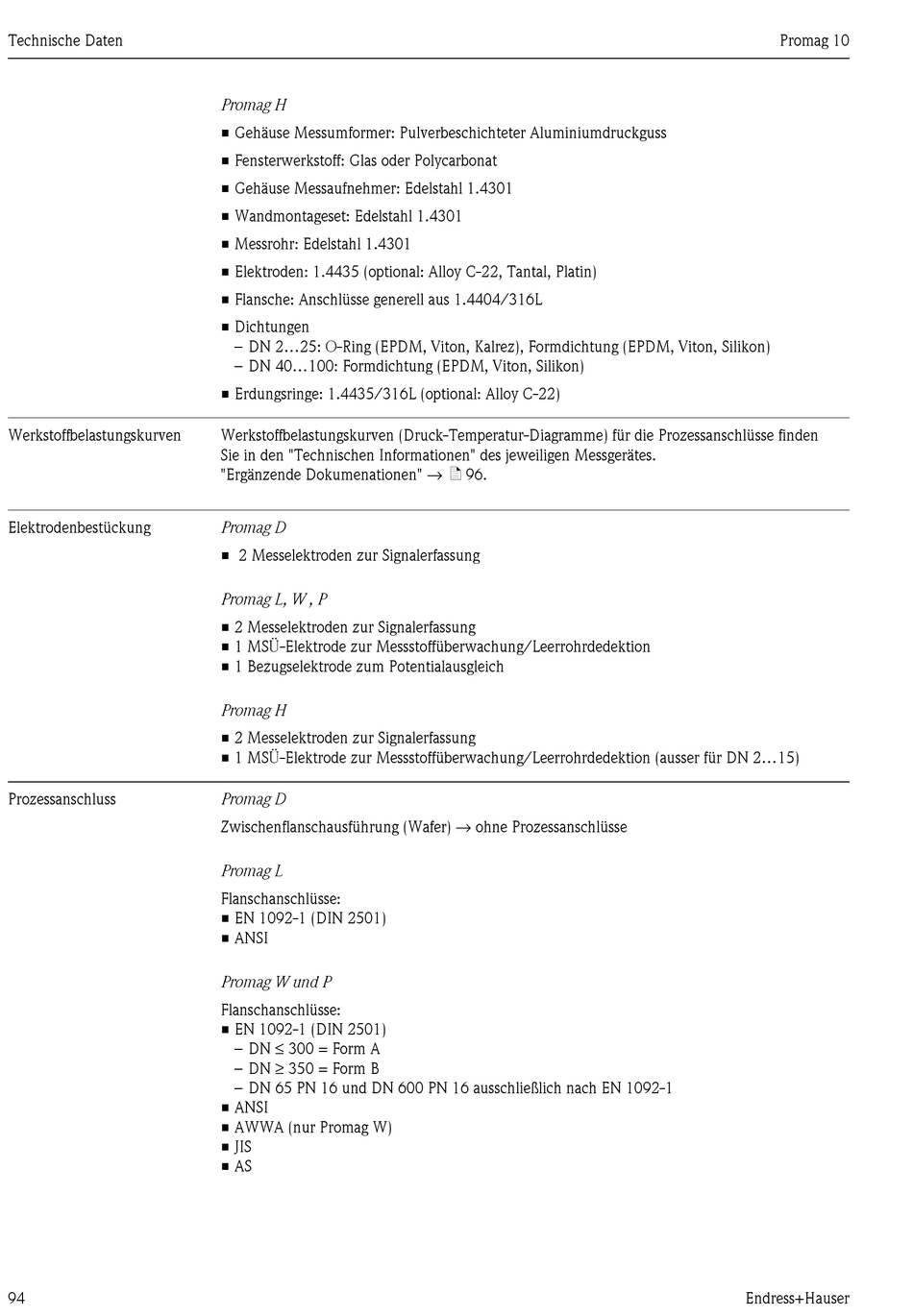

Endress+Hauser Proline Promag 10 Betriebsanleitung Seite 94

Technische Daten
Werkstoffbelastungskurven
Elektrodenbestückung
Prozessanschluss
94
Promag H
• Gehäuse Messumformer: Pulverbeschichteter Aluminiumdruckguss
• Fensterwerkstoff: Glas oder Polycarbonat
• Gehäuse Messaufnehmer: Edelstahl 1.4301
• Wandmontageset: Edelstahl 1.4301
• Messrohr: Edelstahl 1.4301
• Elektroden: 1.4435 (optional: Alloy C-22, Tantal, Platin)
• Flansche: Anschlüsse generell aus 1.4404/316L
• Dichtungen
– DN 2...25: O-Ring (EPDM, Viton, Kalrez), Formdichtung (EPDM, Viton, Silikon)
– DN 40...100: Formdichtung (EPDM, Viton, Silikon)
• Erdungsringe: 1.4435/316L (optional: Alloy C-22)
Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse finden
Sie in den "Technischen Informationen" des jeweiligen Messgerätes.
"Ergänzende Dokumenationen" → ä 96.
Promag D
• 2 Messelektroden zur Signalerfassung
Promag L, W , P
• 2 Messelektroden zur Signalerfassung
• 1 MSÜ-Elektrode zur Messstoffüberwachung/Leerrohrdedektion
• 1 Bezugselektrode zum Potentialausgleich
Promag H
• 2 Messelektroden zur Signalerfassung
• 1 MSÜ-Elektrode zur Messstoffüberwachung/Leerrohrdedektion (ausser für DN 2...15)
Promag D
Zwischenflanschausführung (Wafer) → ohne Prozessanschlüsse
Promag L
Flanschanschlüsse:
• EN 1092-1 (DIN 2501)
• ANSI
Promag W und P
Flanschanschlüsse:
• EN 1092-1 (DIN 2501)
– DN ≤ 300 = Form A
– DN ≥ 350 = Form B
– DN 65 PN 16 und DN 600 PN 16 ausschließlich nach EN 1092-1
• ANSI
• AWWA (nur Promag W)
• JIS
• AS
Promag 10
