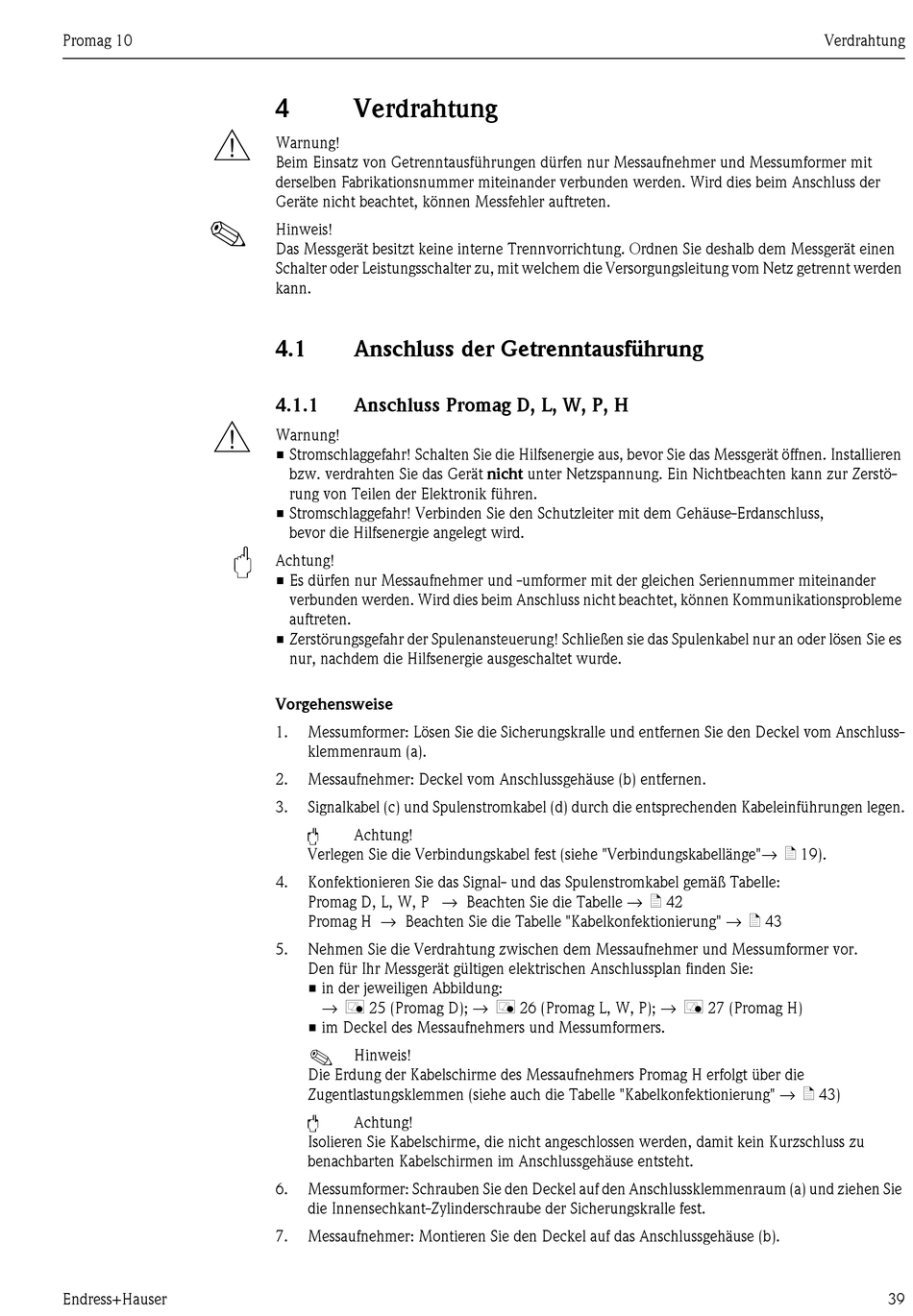

Verdrahtung

Warnung!
Beim Einsatz von Getrenntausführungen dürfen nur Messaufnehmer und Messumformer mit
derselben Fabrikationsnummer miteinander verbunden werden. Wird dies beim Anschluss der
Geräte nicht beachtet, können Messfehler auftreten.
Hinweis!
Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Messgerät einen
Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz getrennt werden
kann.
4.1 Anschluss der Getrenntausführung
4.1.1

Anschluss Promag D, L, W, P, H

Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Netzspannung. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss,
bevor die Hilfsenergie angelegt wird.
"
Achtung!
• Es dürfen nur Messaufnehmer und -umformer mit der gleichen Seriennummer miteinander
verbunden werden. Wird dies beim Anschluss nicht beachtet, können Kommunikationsprobleme
auftreten.
• Zerstörungsgefahr der Spulenansteuerung! Schließen sie das Spulenkabel nur an oder lösen Sie es
nur, nachdem die Hilfsenergie ausgeschaltet wurde.
Vorgehensweise
1. Messumformer: Lösen Sie die Sicherungskralle und entfernen Sie den Deckel vom Anschluss-
klemmenraum (a).
2. Messaufnehmer: Deckel vom Anschlussgehäuse (b) entfernen.
3. Signalkabel (c) und Spulenstromkabel (d) durch die entsprechenden Kabeleinführungen legen.
"
Achtung!
Verlegen Sie die Verbindungskabel fest (siehe "Verbindungskabellänge"→ ä 19).
4. Konfektionieren Sie das Signal- und das Spulenstromkabel gemäß Tabelle:
Promag D, L, W, P → Beachten Sie die Tabelle → ä 42
Promag H → Beachten Sie die Tabelle "Kabelkonfektionierung" → ä 43
5. Nehmen Sie die Verdrahtung zwischen dem Messaufnehmer und Messumformer vor.
Den für Ihr Messgerät gültigen elektrischen Anschlussplan finden Sie:
• in der jeweiligen Abbildung:
→ å 25 (Promag D); → å 26 (Promag L, W, P); → å 27 (Promag H)
• im Deckel des Messaufnehmers und Messumformers.
!
Hinweis!
Die Erdung der Kabelschirme des Messaufnehmers Promag H erfolgt über die
Zugentlastungsklemmen (siehe auch die Tabelle "Kabelkonfektionierung" → ä 43)
"
Achtung!
Isolieren Sie Kabelschirme, die nicht angeschlossen werden, damit kein Kurzschluss zu
benachbarten Kabelschirmen im Anschlussgehäuse entsteht.
6. Messumformer: Schrauben Sie den Deckel auf den Anschlussklemmenraum (a) und ziehen Sie
die Innensechkant-Zylinderschraube der Sicherungskralle fest.
7. Messaufnehmer: Montieren Sie den Deckel auf das Anschlussgehäuse (b).
