Promag 10

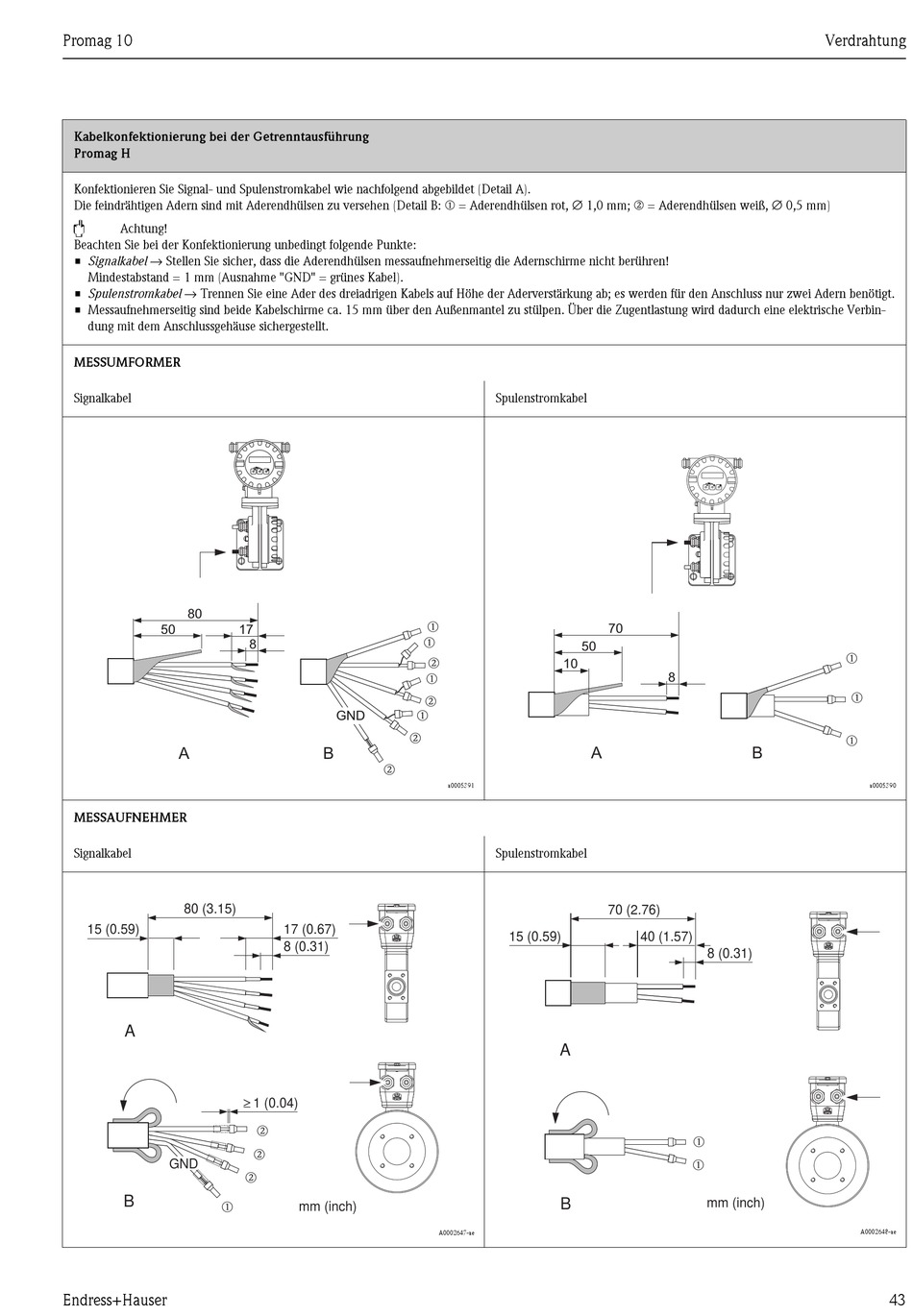

Kabelkonfektionierung bei der Getrenntausführung
Promag H
Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A).
Die feindrähtigen Adern sind mit Aderendhülsen zu versehen (Detail B: m = Aderendhülsen rot, ∅ 1,0 mm; n = Aderendhülsen weiß, ∅ 0,5 mm)
"
Achtung!
Beachten Sie bei der Konfektionierung unbedingt folgende Punkte:
• Signalkabel → Stellen Sie sicher, dass die Aderendhülsen messaufnehmerseitig die Adernschirme nicht berühren!
Mindestabstand = 1 mm (Ausnahme "GND" = grünes Kabel).
• Spulenstromkabel → Trennen Sie eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung ab; es werden für den Anschluss nur zwei Adern benötigt.
• Messaufnehmerseitig sind beide Kabelschirme ca. 15 mm über den Außenmantel zu stülpen. Über die Zugentlastung wird dadurch eine elektrische Verbin-
dung mit dem Anschlussgehäuse sichergestellt.
MESSUMFORMER
Signalkabel
80
50
A
MESSAUFNEHMER
Signalkabel
80 (3.15)
15 (0.59)
A
GND
B
m
Endress+Hauser
Esc
- + E
17
8
GND
n
B
n
17 (0.67)
8 (0.31)
³ ³ 1 (0.04)
n
n
n
mm (inch)
Spulenstromkabel
m
m
50
n
10
m
n
m
a0005391
Spulenstromkabel
15 ( 0.59 )
A
B
A0002647-ae
Esc
- + E
70
8
A B
70 (2.76)
40 (1.57)
8 (0.31)
m
m
mm (inch)
Verdrahtung
m
m
m
a0005390
A0002648-ae
