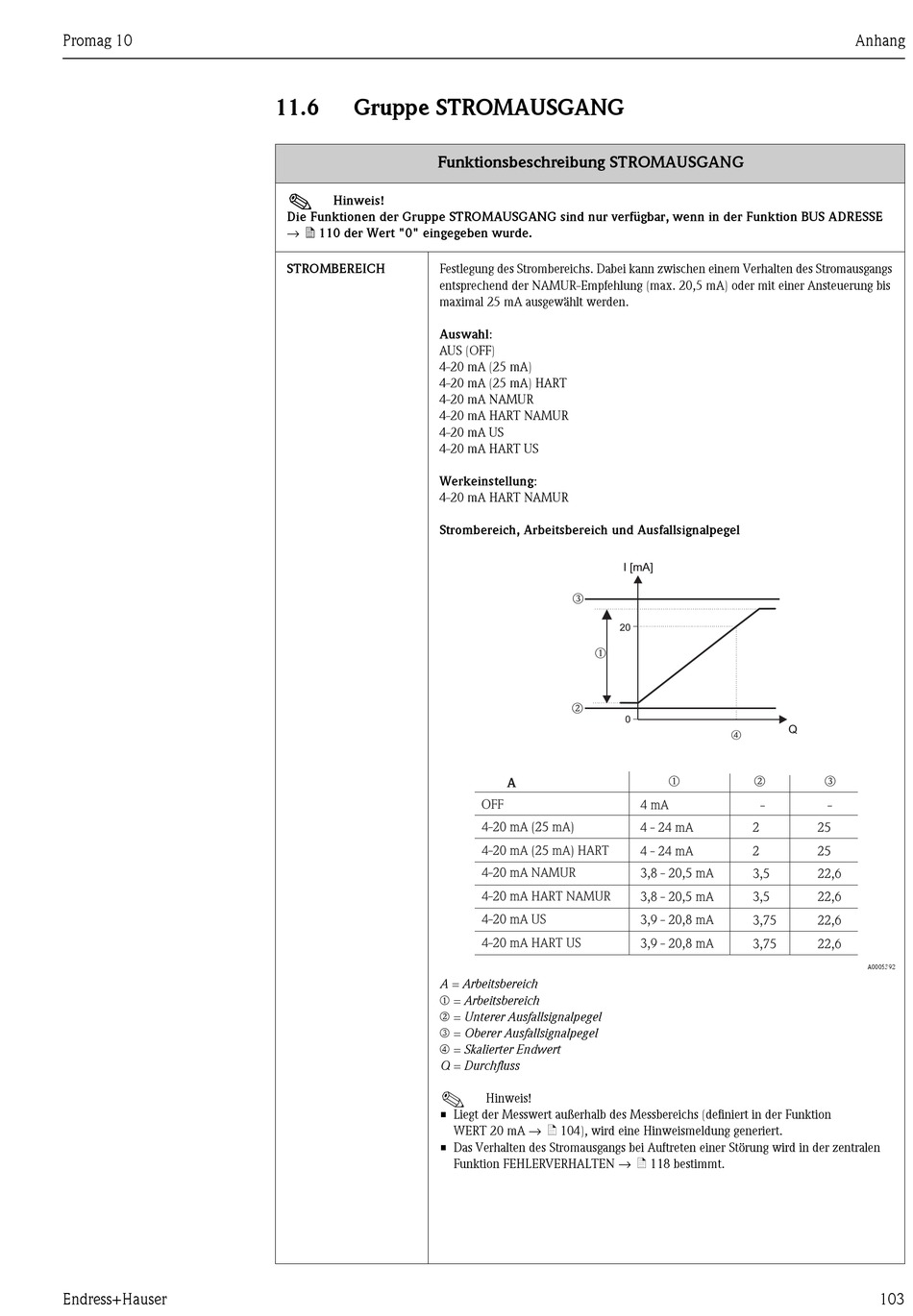

Gruppe STROMAUSGANG

Funktionsbeschreibung STROMAUSGANG

!
Hinweis!
Die Funktionen der Gruppe STROMAUSGANG sind nur verfügbar, wenn in der Funktion BUS ADRESSE
→ ä 110 der Wert "0" eingegeben wurde.

STROMBEREICH

Festlegung des Strombereichs. Dabei kann zwischen einem Verhalten des Stromausgangs
entsprechend der NAMUR-Empfehlung (max. 20,5 mA) oder mit einer Ansteuerung bis
maximal 25 mA ausgewählt werden.
Auswahl:
AUS (OFF)
4-20 mA (25 mA)
4-20 mA (25 mA) HART
4-20 mA NAMUR
4-20 mA HART NAMUR
4-20 mA US
4-20 mA HART US
Werkeinstellung:
4-20 mA HART NAMUR
Strombereich, Arbeitsbereich und Ausfallsignalpegel
A = Arbeitsbereich
m = Arbeitsbereich
n = Unterer Ausfallsignalpegel
o = Oberer Ausfallsignalpegel
p = Skalierter Endwert
Q = Durchfluss
!
• Liegt der Messwert außerhalb des Messbereichs (definiert in der Funktion
• Das Verhalten des Stromausgangs bei Auftreten einer Störung wird in der zentralen
I [mA]
o
20
m
n
0
A
OFF
4-20 mA (25 mA)
4-20 mA (25 mA) HART
4-20 mA NAMUR
4-20 mA HART NAMUR
4-20 mA US
4-20 mA HART US
Hinweis!
WERT 20 mA → ä 104), wird eine Hinweismeldung generiert.
Funktion FEHLERVERHALTEN → ä 118 bestimmt.
Q
p
m n
4 mA
-
4 - 24 mA 2
4 - 24 mA 2
3,8 - 20,5 mA 3,5
3,8 - 20,5 mA 3,5
3,9 - 20,8 mA 3,75
3,9 - 20,8 mA
3,75
Anhang
o
-
25
25
22,6
22,6
22,6
22,6
