Technische Daten

Messprinzip
Messeinrichtung
Messgröße
Messbereich
Messdynamik
Ausgangssignal
80
10

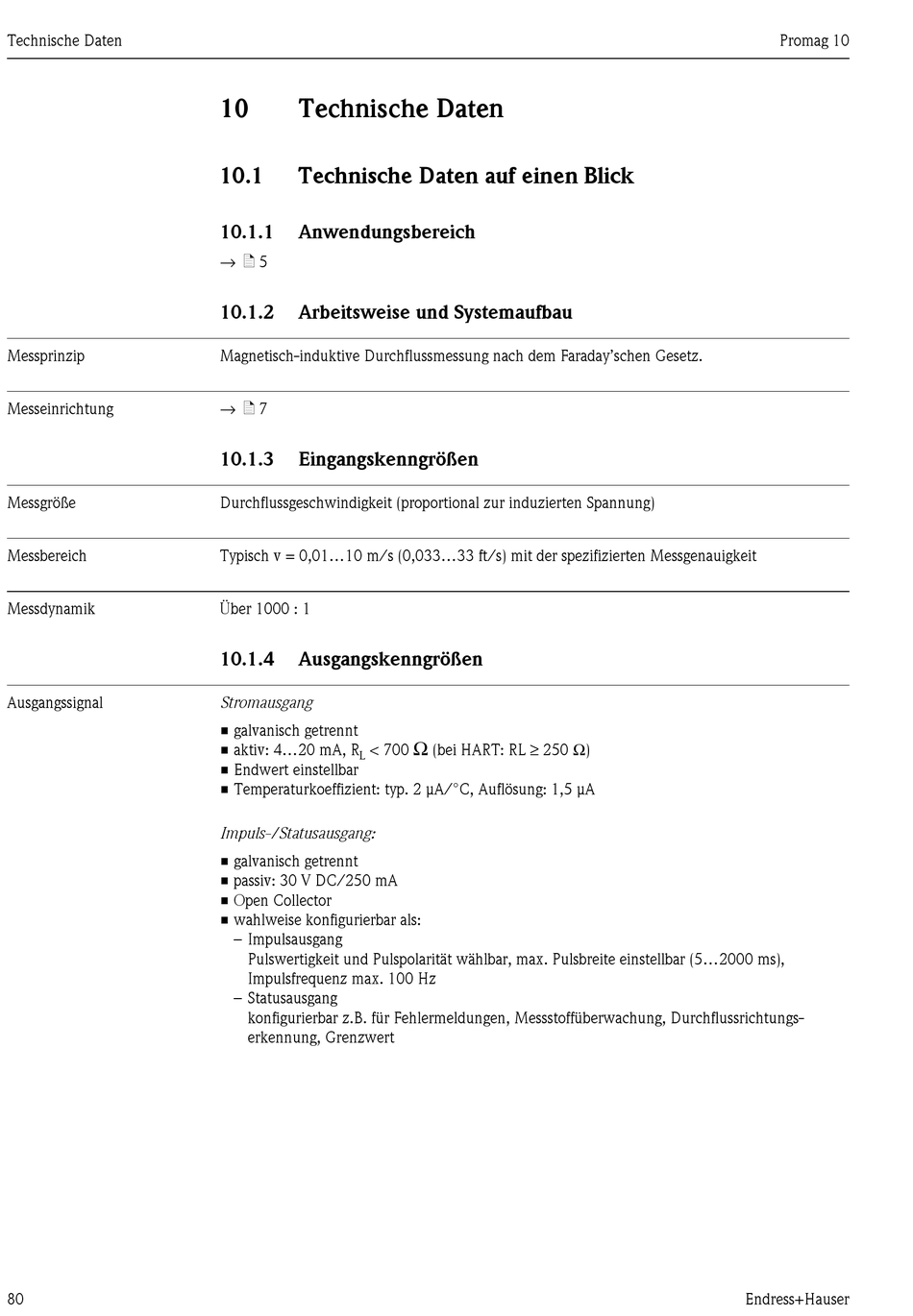

Technische Daten
10.1

Technische Daten auf einen Blick

10.1.1

Anwendungsbereich

→ ä 5
10.1.2

Arbeitsweise und Systemaufbau

Magnetisch-induktive Durchflussmessung nach dem Faraday'schen Gesetz.
→ ä 7
10.1.3
Eingangskenngrößen
Durchflussgeschwindigkeit (proportional zur induzierten Spannung)
Typisch v = 0,01...10 m/s (0,033...33 ft/s) mit der spezifizierten Messgenauigkeit
Über 1000 : 1
10.1.4
Ausgangskenngrößen
Stromausgang
• galvanisch getrennt
• aktiv: 4...20 mA, R
< 700
L
• Endwert einstellbar
• Temperaturkoeffizient: typ. 2 μA/°C, Auflösung: 1,5 μA
Impuls-/Statusausgang:
• galvanisch getrennt
• passiv: 30 V DC/250 mA
• Open Collector
• wahlweise konfigurierbar als:
– Impulsausgang
Pulswertigkeit und Pulspolarität wählbar, max. Pulsbreite einstellbar (5...2000 ms),
Impulsfrequenz max. 100 Hz
– Statusausgang
konfigurierbar z.B. für Fehlermeldungen, Messstoffüberwachung, Durchflussrichtungs-
erkennung, Grenzwert
Ω
(bei HART: RL ≥ 250 Ω)
Promag 10
Endress+Hauser
