Einbau Messaufnehmer Promag P

Achtung!
• Die auf beide Messaufnehmerflansche montierten Scheiben schützen das über die Flansche
gebördelte PTFE gegen eine Rückverformung. Diese Schutzscheiben dürfen deshalb erst
unmittelbar vor der Montage des Messaufnehmers entfernt werden.
• Im Lager müssen die Schutzscheiben immer montiert bleiben.
• Achten Sie darauf, dass die Auskleidung am Flansch nicht verletzt oder entfernt wird.
Hinweis!
Schrauben, Muttern, Dichtungen, usw. sind nicht im Lieferumfang enthalten und müssen bauseits
bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente auf → ä 31
• Bei Verwendung von Erdungsscheiben ist die dort beiliegende Einbauanleitung zu beachten.

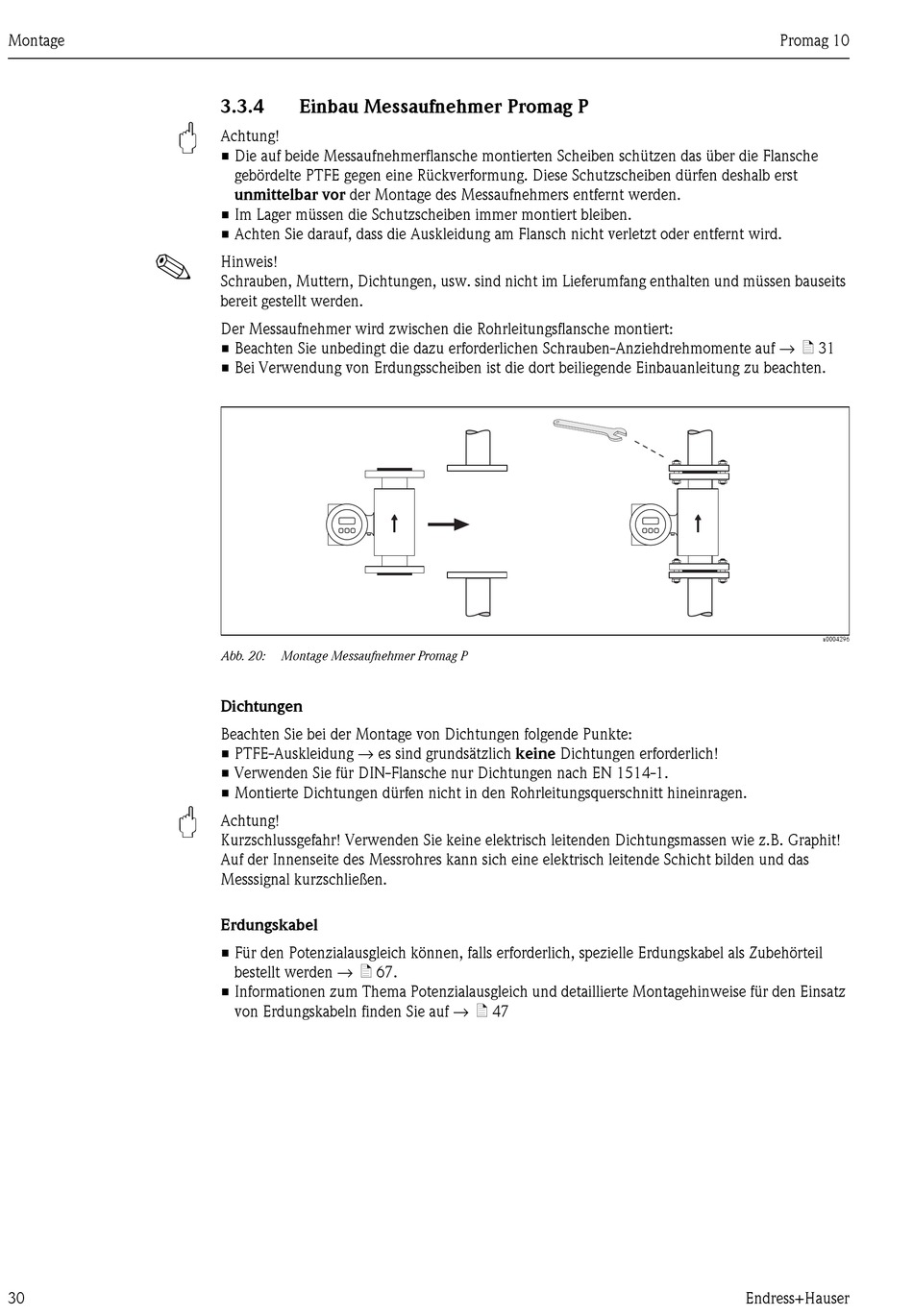

Abb. 20: Montage Messaufnehmer Promag P
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• PTFE-Auskleidung → es sind grundsätzlich keine Dichtungen erforderlich!
• Verwenden Sie für DIN-Flansche nur Dichtungen nach EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Achtung!
Kurzschlussgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit!
Auf der Innenseite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das
Messsignal kurzschließen.
Erdungskabel
• Für den Potenzialausgleich können, falls erforderlich, spezielle Erdungskabel als Zubehörteil
bestellt werden → ä 67.
• Informationen zum Thema Potenzialausgleich und detaillierte Montagehinweise für den Einsatz
von Erdungskabeln finden Sie auf → ä 47
