Montage
26
Anziehdrehmomente für:
• EN (DIN) → ä 26
• ANSI → ä 27
• JIS → ä 28
• AWWA → ä 28
• AS 2129 → ä 29
• AS 4087 → ä 29

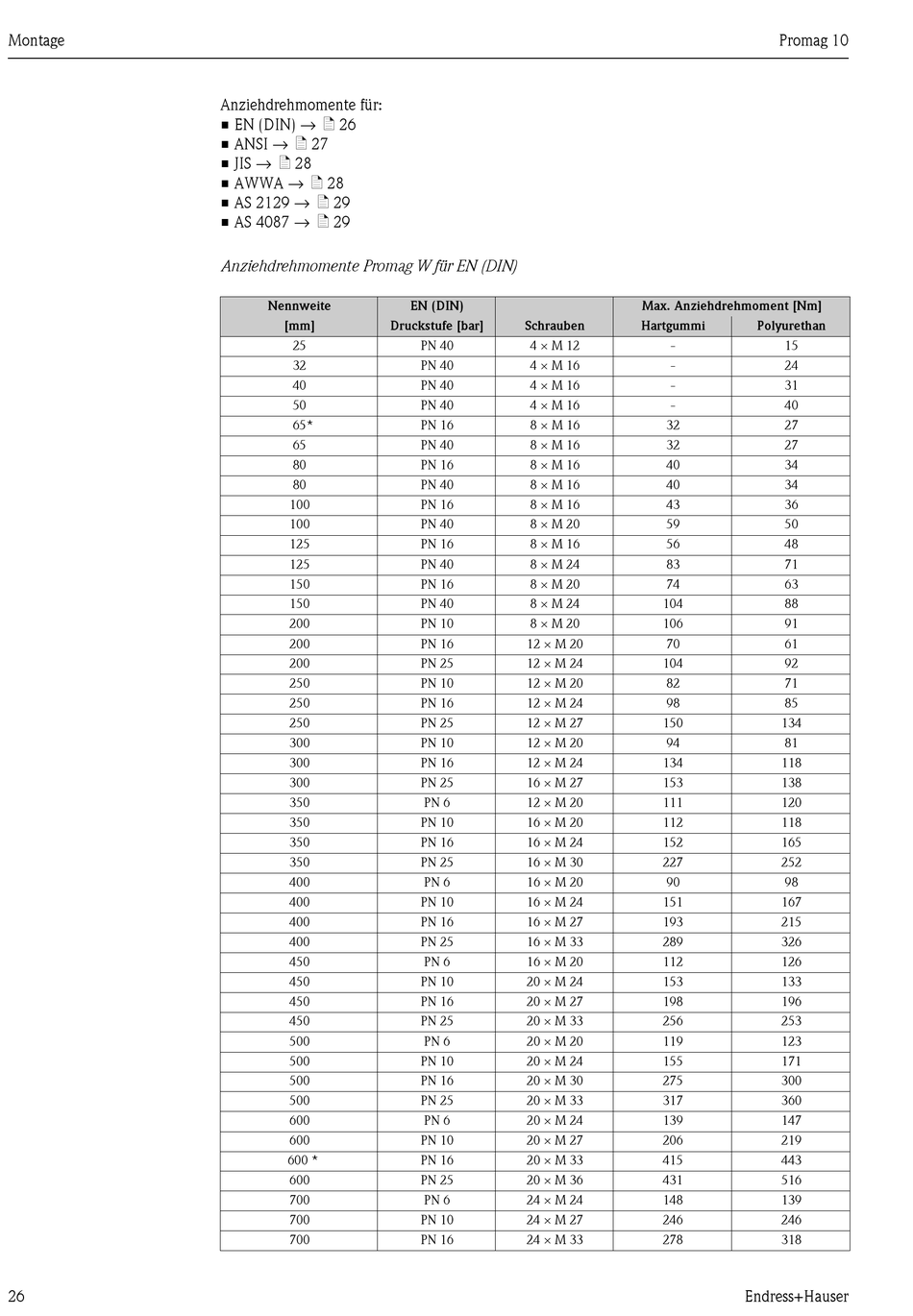

Anziehdrehmomente Promag W für EN (DIN)
Nennweite
[mm] Druckstufe [bar]
25
32
40
50
65*
65
80
80
100
100
125
125
150
150
200
200
200
250
250
250
300
300
300
350
350
350
350
400
400
400
400
450
450
450
450
500
500
500
500
600
600
600 *
600
700
700
700
EN (DIN)
Schrauben
PN 40 4 × M 12
PN 40 4 × M 16
PN 40 4 × M 16
PN 40 4 × M 16
PN 16 8 × M 16
PN 40 8 × M 16
PN 16 8 × M 16
PN 40 8 × M 16
PN 16 8 × M 16
PN 40 8 × M 20
PN 16 8 × M 16
PN 40 8 × M 24
PN 16 8 × M 20
PN 40 8 × M 24
PN 10 8 × M 20
PN 16 12 × M 20
PN 25 12 × M 24
PN 10 12 × M 20
PN 16 12 × M 24
PN 25 12 × M 27
PN 10 12 × M 20
PN 16 12 × M 24
PN 25 16 × M 27
PN 6 12 × M 20
PN 10 16 × M 20
PN 16 16 × M 24
PN 25 16 × M 30
PN 6 16 × M 20
PN 10 16 × M 24
PN 16 16 × M 27
PN 25 16 × M 33
PN 6 16 × M 20
PN 10 20 × M 24
PN 16 20 × M 27
PN 25 20 × M 33
PN 6 20 × M 20
PN 10 20 × M 24
PN 16 20 × M 30
PN 25 20 × M 33
PN 6 20 × M 24
PN 10 20 × M 27
PN 16 20 × M 33
PN 25 20 × M 36
PN 6 24 × M 24
PN 10 24 × M 27
PN 16 24 × M 33
Promag 10
Max. Anziehdrehmoment [Nm]
Hartgummi Polyurethan
- 15
- 24
- 31
- 40
32 27
32 27
40 34
40 34
43 36
59 50
56 48
83 71
74 63
104 88
106 91
70 61
104 92
82 71
98 85
150 134
94 81
134 118
153 138
111 120
112 118
152 165
227 252
90 98
151 167
193 215
289 326
112 126
153 133
198 196
256 253
119 123
155 171
275 300
317 360
139 147
206 219
415 443
431 516
148 139
246 246
278 318
