Hydraulische Anschlüsse Isolieren - Roth AuraCompact PFR 8 kW Montage- Und Bedienungsanleitung

1.
2.
1

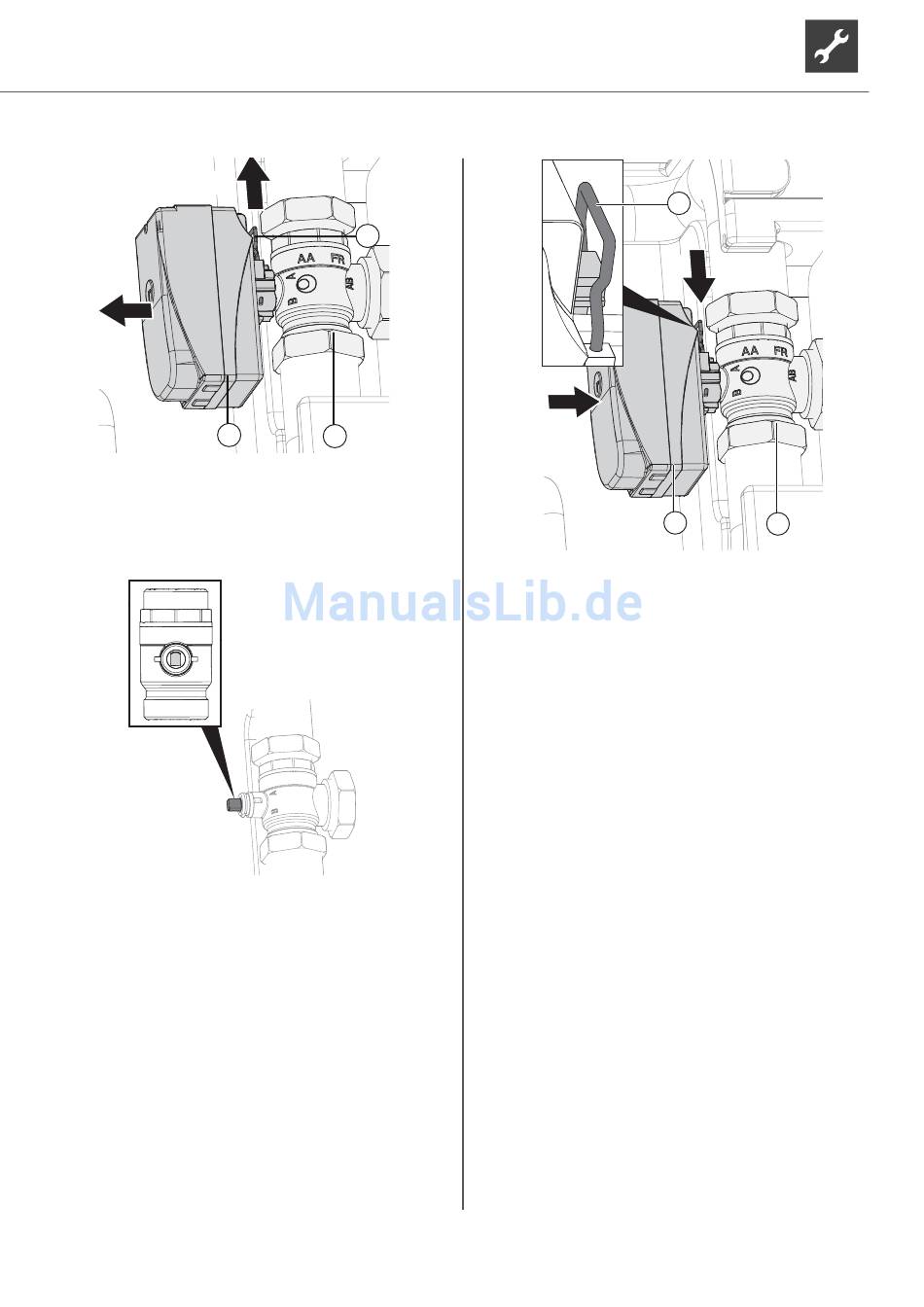

3. Spindel am 3-Wege-Umschaltventil drehen, sodass
die abgerundete Seite der Spindel in Richtung Mar-
kierung A der Anschlüsse am 3-Wege-Umschaltventil
zeigt.
A
B
4. Trinkwarmwasserladekreis ca. 1 Minute spülen.
5. Spindel drehen, sodass die abgerundete Seite der
Spindel in Richtung Markierung B der Anschlüsse am
3-Wege-Umschaltventil zeigt.
6. Heizkreis gründlich spülen, bis keine Luft mehr aus-
tritt.
7. Ventilmotor (1) auf das 3-Wege-Umschaltventil (3)
aufsetzen.
8. Bügelstift (2) am Boden des Ventilmotors einsetzen.
Technische Änderungen vorbehalten
2
3
9.
>
>
>
13 Hydraulische Anschlüsse
Hydraulische Leitungen entsprechend den lokalen Vor-
schriften isolieren.
1.
2.
3.
4.
2
2.
1.
1
Sicherstellen, dass der Bügelstift korrekt eingerastet
ist:
Ventilmotor sitzt fest auf dem 3-Wege-Umschaltven-
til.
Beide Zacken des Bügelstifts liegen auf der Nase.
Spitzen des Bügelstifts sind ca. 2 mm sichtbar (nicht
deutlich mehr!).
isolieren
Absperreinrichtungen öffnen.
Druckprobe durchführen und Dichtheit prüfen.
Externe Verrohrung bauseits isolieren.
Alle Anschlüsse, Armaturen und Leitungen isolieren.
3
